以外贴式超声波测量配合R2200E 汇集循环水管网运行信息

从单管观察扩展到管网视角

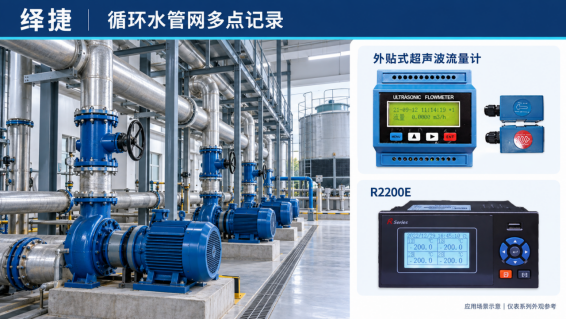

循环水系统往往包含多条供回水支路，设备负荷变化、阀门调整和运行方式切换都会反映在流量上。只在现场逐点查看，读数之间缺少统一时间基准，也不便于回顾变化发生的先后。绎捷以外贴式超声波流量计连接R2200E智能多路巡检记录仪，为具备测量条件的既有管线提供多点信息汇集思路。外贴探头有利于在满足声学和安装条件时减少对管内接液部件的改动，记录端则按通道呈现不同支路的数据。测点规划可围绕关键设备、主管分支和供回水边界展开，使循环水管网的局部变化能够被放到同一画面和时间范围内观察。

核对声学条件与多路输入资源

外贴式超声波流量计可提供4—20mA输出，R2200E支持相应电流输入，多配置32路模拟量输入，采用3英寸、128×64点阵白屏液晶，记录间隔为1—240秒，并支持USB数据转存。前端是否适用，需要逐管核对材质、外径、壁厚、衬里、介质均匀性、有效声传播条件、探头位置和耦合状态，外贴方式并不任意管道都能直接测量。后端通道数按实际点位订货，前端电源和回路负载分别核算；量程、单位和方向须保持一致。记录间隔应结合过程变化速度设置，常规记录也不等同高速瞬态采集。

用趋势说明变化发生在哪里

运行人员可在设备启停、旁路切换或阀门调整后查看各支路响应，并把检修、清洗和负荷变化作为曲线解释的背景。凭流量升降不能直接判断换热效果、管道结垢或泄漏原因，还要结合供回水温度、压力、阀位及设备工况。绎捷通过多点测量与集中记录，把原本散落在管廊中的数据整理为按位置和时间查询的信息。只要测点命名清楚、安装条件经过核实、现场事件记录完整，这套组合便能为循环水运行交接和问题定位提供连续视角，让管网管理建立在可回看的事实基础上。
