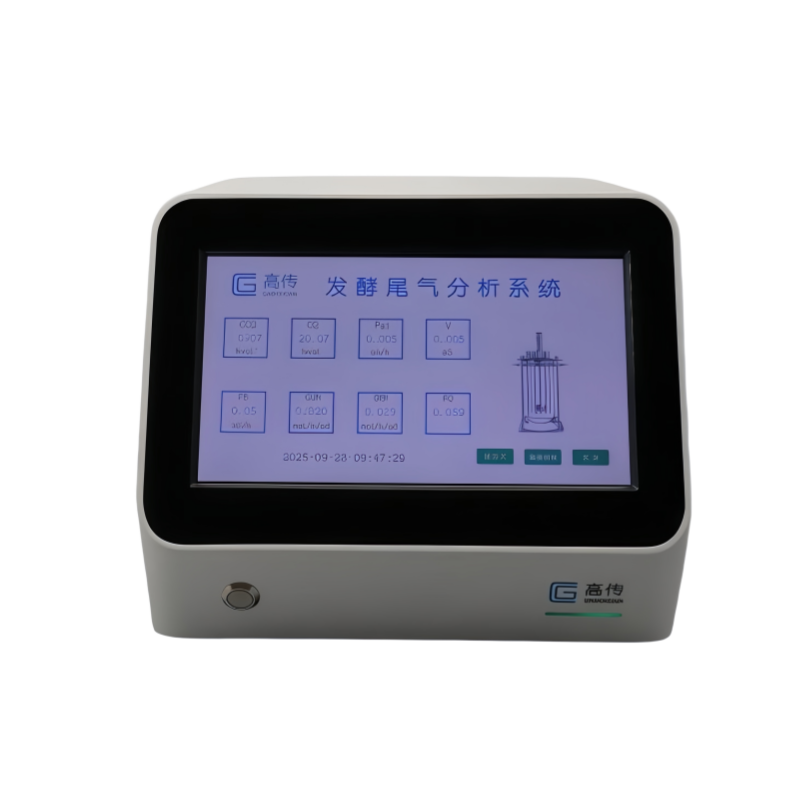

FG021P 发酵尾气分析仪

发酵尾气分析，为什么越来越重要？

  在微生物发酵过程中，溶氧和 pH 等传统生物传感器往往存在响应滞后、信息有限的问题。而尾气中的 CO₂ 和 O₂ 变化，能够更快速、更准确地反映微生物生长及代谢的真实状况。

  业界已普遍认识到，通过检测尾气 CO₂/O₂ 并分析呼吸代谢参数 CER/OUR/RQ，可以获得更多细胞代谢信息，深入了解发酵过程、掌握发酵规律，从而优化工艺、更好地控制发酵过程、提高产率。尾气分析仪作为发酵罐标配设备，已成为一种趋势。

FG021P：专为发酵尾气在线监测而设计

  FG021P 发酵尾气分析仪由上海高传电子科技有限公司研发制造，可直接连接到发酵罐尾气管路，实现发酵尾气的在线实时检测。用户可随时对它进行标定而无需担心染菌，适用于从研究到工业化生产的所有种类发酵罐。

主要优势：

高精度红外 CO₂ 传感器 + 氧化锆 O₂ 传感器

在线同时监测 O₂ 和 CO₂ 值

同时显示 O₂/CO₂/OUR/CER/RQ 数值和曲线

先进的电路设计，测量精度高，性能稳定

接口简单通用，方便客户使用

提供零点校准、灵敏度校准和清洁空气校准

随意搬动，快速安装，即插即用，维护简单

技术参数一览

CO₂ 传感器采用 NDIR 红外原理，测量精度为 ±（20PPM+5%reading），测量范围 0～10%vol 典型（可定制），响应时间小于 5s，校准点采用 5%CO₂ 标准气体，也可在清洁空气中校准零点。

O₂ 传感器采用氧化锆原理，测量精度为 ±0.5%，测量范围 0.1～25%vol 典型（可定制），响应时间小于 5s，在清洁空气中校准 20.7%。

供电与通讯：
  供电电源为 24VDC±1%，供电电流 600mA。电气连接采用 6芯 M12 航插端子，尾气进出气接口为 Φ6mm 快拧接头。RS485 Modbus 协议起始位1位，波特率默认9600，数据位8位，停止位1位，校验位none，传感器默认地址1号，广播地址255号。

安装要点：快速部署，稳定运行

安装位置：靠近检测点，保证快响应；安装在湿度小（<95%RH，无冷凝）、灰尘少、无振动、无腐蚀性气体和易燃易爆混合气体的室内；工作温度 -20～60℃。

避开干扰：避开热源和强磁场机器（大功率电缆、继电器、电动机、变压器等）。

气路要求：使用硬质气管，避免弯曲影响测量；取样气体必须干净干燥无腐蚀，含杂质水分或腐蚀性气体需先经过滤或吸附处理。

压力与流速：传感器工作于 80-120kPa 稳压中，气体流速 300-600ml/min；气路连接后需检测气密性。

出气口：严禁堵塞！可直接排空或连接管道排放到安全地带，但排气孔应与环境空气保持畅通。

参数计算：OUR、CER、RQ

FG021P 的重要价值在于将原始 O₂/CO₂ 浓度数据转化为有工艺指导意义的呼吸代谢参数。

摄氧率（OUR）：

OUR=Fa×(20.34%−C2)×0.0224VOUR=VFa×(20.34%−C2)×0.0224

二氧化碳释放率（CER）：

CER=Fa×(C1−0.03)×0.0224VCER=VFa×(C1−0.03)×0.0224

呼吸商（RQ）：

RQ=CEROURRQ=OURCER

其中：FaFa 为标准状态下进气流量（m³/h）；C1C1 为排气中 CO₂ 浓度（%）；C2C2 为排气中 O₂ 浓度（%）；VV 为发酵液体积（m³）。

适用条件：发酵系统稳定，溶氧短时间未变化，忽略罐体上方气体组分变化。若补料速度相对发酵体积很小，公式后半部分可忽略。

应用范围

细胞培养工艺研究、微生物好氧发酵工艺研究、工业发酵过程在线监控、工艺放大（从实验室到生产）。
