绕线贴片电感的结构与选型要点

贴片电感在电路板上用量不小，其中绕线贴片电感是常见的一类。它把传统绕线电感的绕制工艺与贴片封装的便利性结合起来，既保留了绕线结构在电感量与电流能力上的余地，也能适应自动化贴装与回流焊流程。

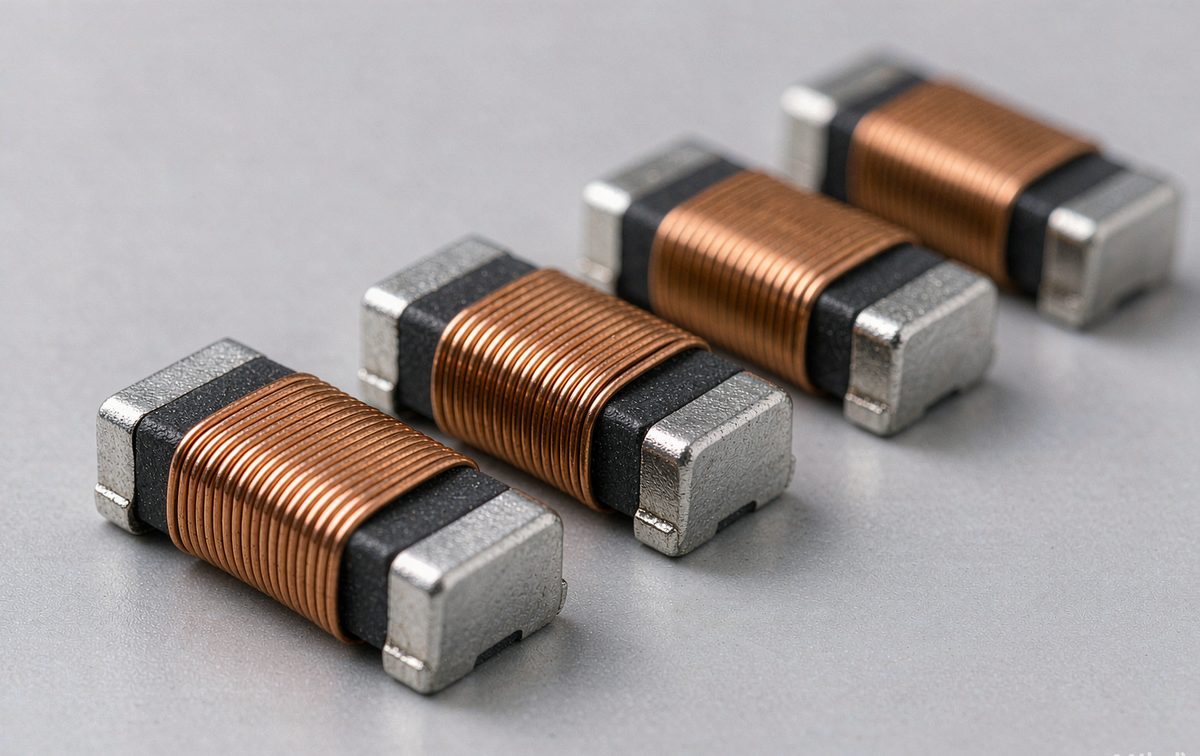

从结构上看，绕线贴片电感由磁芯、绕组、端电极与外部涂层组成。磁芯多采用铁氧体或金属合金粉末压制，形状有工字型、鼓形、矩形等。绕组是细漆包线绕在磁芯上，圈数与线径决定了电感量和直流电阻。端电极把绕组的两个引线端固定并引出，经过镀层处理后可直接与焊膏结合。外部涂层既起保护作用，也影响器件的绝缘与耐焊性。这几部分的搭配方式，决定了同一个电感量下能承受多大的电流。

绕线贴片电感的特点可以从几个方面来看。电感量的可设计范围比较宽，从零点几微亨到几百微亨都有对应型号，调整圈数与磁芯就能覆盖不同需求。直流电阻相对低，在大电流场景下的发热与损耗表现比较友好。耐电流能力与绕线线径、磁芯饱和特性有关，选型时要同时看温升电流与饱和电流两个指标。和叠层电感相比，绕线结构在同等尺寸下通常能提供更高的电感量与额定电流，代价是尺寸与成本偏高。

选型可以按顺序过一遍。先确认电路需要的电感量与允许的偏差范围，常见的偏差档有百分之十、百分之二十等。再看工作电流，注意区分平均电流与峰值电流，峰值超过磁芯饱和点，电感量会迅速下降，电路可能进入异常状态。接着看直流电阻与温升，电阻偏大意味着效率损失与发热增加。之后是尺寸与高度限制，不少便携设备对高度有明确要求。还要看工作温度范围与自谐振频率，自谐振频率低于开关频率时，电感会呈现容性，滤波效果随之变差。另外要留意端子的可焊性，这部分和端电极的镀层工艺相关。布局上，电感应尽量靠近开关管的电流回路，多颗电感并排时注意磁耦合影响。

       苏州谷景电子在绕线贴片电感方面积累了多年的制造经验，产品覆盖多个尺寸系列与电感量档位，可根据客户的电路参数提供样品做对比测试。生产环节对圈数、电感量、直流电阻与端子外观做检测，编带包装按照贴装机的送料要求做匹配。对整机厂来说，把工作电流、温升要求与尺寸限制讲清楚，选型过程会顺畅许多。
