内六角法兰面螺钉的承载能力怎么样

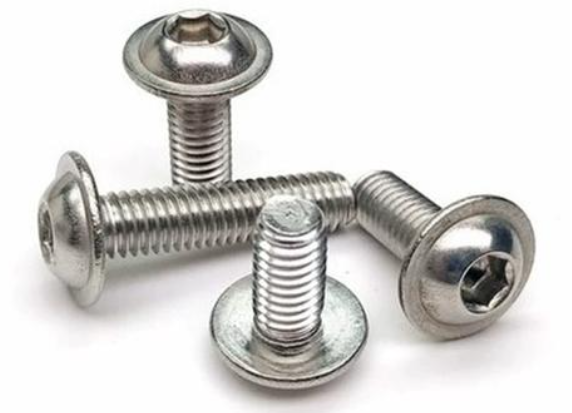

内六角法兰面螺钉是将法兰垫圈与内六角圆柱头集成一体的紧固件，无需额外加装平垫，法兰盘可扩大承压接触面积，降低工件表面压溃风险。产品常见强度等级为 8.8 级、10.9 级、12.9 级，普遍用于自动化设备壳体、液压阀块、模具工装、汽车零部件装配，在空间受限不便放置垫片的场景使用优势明显。很多工程师选型时，重点关心内六角法兰面螺钉的承载能力怎么样，以此判断是否满足工况载荷。

一、内六角法兰面螺钉的承载能力怎么样

螺钉承载能力主要分为抗拉承载力、抗滑移承压能力两部分，法兰结构带来的主要提升是承压性能。

1. 螺纹本体抗拉承载 螺纹杆身抗拉能力，和同规格普通内六角圆柱头螺钉基本一致，由强度等级与螺纹小径决定。

• 8.8 级 M6 内六角法兰面螺钉，很小抗拉载荷约 19kN；

• 10.9 级 M8 内六角法兰面螺钉，很小抗拉载荷约 31kN；

• 12.9 级 M10 内六角法兰面螺钉，很小抗拉载荷约 48kN。 抗拉失效形式多为螺杆拉断，选型时需要预留安全系数，一般静态工况推荐安全系数取值 1.5~2.5。

1. 法兰面局部承压承载 一体式法兰盘增大接触面积，降低工件表面单位压强，避免被连接件压痕、塌陷。 同规格 M8 螺钉，普通内六角头部承压面积约 36mm²，内六角法兰面螺钉法兰承压面积可达 90mm 左右。在铝合金、铸铁等低硬度工件上，承压提升效果尤为明显，不容易出现表面压溃。 需要注意，法兰盘只改善承压，不会提升螺杆本身的抗拉极限，不能单纯依靠法兰面提高螺钉拉力上限。

2. 抗扭转承载能力 内六角驱动结构可以传递较大拧紧扭矩，10.9 级 M8 内六角法兰面螺钉推荐拧紧力矩约 32N・m。扭矩过大时，依然会出现内六角孔崩角、头部扭断失效，扭矩上限参考 GB/T70.2 配套规范。

3. 剪切承载 当螺钉承受横向剪切载荷时，承载力由螺杆截面尺寸决定。如果是单剪面受力，M8 10.9 级螺钉剪切承载力约 20kN，法兰盘不参与抗剪。

二、内六角法兰面螺钉国标与规格参数

GB/T70.2 为国标内六角法兰面螺钉常用标准，规格覆盖 M3~M16，分为粗牙普通螺纹。

• 8.8 级：基体很小抗拉强度 800MPa，适合一般设备装配，碳钢材质；

• 10.9 级：基体很小抗拉强度 1000MPa，工装、液压元件常用；

• 12.9 级：基体很小抗拉强度 1200MPa，重载精密设备使用。 法兰盘外径随螺纹规格同步放大，M6 法兰外径约 11.5mm，M10 法兰外径约 18mm。

三、内六角法兰面螺钉结构优势与使用局限

优势：

• 法兰一体成型，省去单独平垫，减少配件，简化装配工序；

• 压紧面积更大，降低软质工件压溃风险；

• 内六角驱动，可施加较大预紧力，拆装便捷。 局限： 法兰头部外径偏大，装配空间要预留足够位置；法兰面一旦磕碰划伤，会造成压紧面不贴合，预紧力分布不均。不适合反复多次拆装的维护点位，多次拆装容易造成法兰接触面磨损。

四、载荷选型实操要点

一、区分载荷类型，拉力、剪切、局部承压分开计算，不能只看单一参数。 二、被连接件材质偏软，如铝合金、铸铝，优先选用内六角法兰面螺钉，分散压紧压力。 三、拧紧扭矩严格控制，采用扭矩扳手作业，超拧会造成螺杆塑性伸长，降低承载能力。 四、法兰接触面保持平整干净，去除毛刺、铁屑，防止受力偏斜造成局部应力集中。

五、入库检验与质量管控

到货验收阶段，核查产品标识是否符合 GB/T70.2，检查法兰盘面是否平整，无毛刺、凹陷、裂纹。可抽样做硬度检测，核对力学性能指标。存放环境保持干燥，避免螺纹锈蚀影响装配与承载。上海锦瑞标准件配套有限公司可按 GB/T70.2 供应对应规格产品，支持按工况匹配强度等级。

内六角法兰面螺钉凭借一体式法兰结构，在分散压紧压力方面具备突出优势。清楚内六角法兰面螺钉的承载能力怎么样，区分螺杆抗拉和法兰承压两项指标，结合工件材质与载荷计算选型，能够有效规避压溃、螺杆断裂等失效，保障设备连接长期稳定。
