给IGBT模块灌胶：为什么普通灌胶机搞不定？

如果你开的是新能源汽车，或者家里装了光伏逆变器，那你的生活里大概率已经用上了IGBT。它是电力电子设备的“心脏”，负责把电能高效地转换和控制。但这个“心脏”非常娇贵：它工作在高电压、大电流、高频开关的状态下，对封装保护的要求远超普通电子产品。给IGBT模块灌胶，和给一块普通电路板灌胶，完全是两码事。

气泡，IGBT灌封的头号：

普通灌胶怕气泡，IGBT尤其怕。原因很简单：IGBT内部承受的电场强度较高，而气泡的绝缘强度远低于灌封胶本身。气泡留在胶层里，在高压下会发生局部放电，成为绝缘击穿的起点。有研究明确指出，有机硅凝胶内的气泡缺陷是高压IGBT器件封装的绝缘薄弱环节，局部放电起始电压会随气泡含量增加而下降。

更麻烦的是，IGBT工作时温度剧烈变化，气泡在热循环中反复膨胀收缩，会对内部的键合丝产生机械应力，久而久之可能导致断裂。气泡还会滞留湿气，引发局部腐蚀，终让模块提前报废。所以，IGBT灌封的目标只有一个：把气泡赶尽杀绝。

常压灌胶为什么不行：

IGBT模块的内部结构非常紧凑，灌胶孔小，内部缝隙狭窄。常压环境下灌胶，胶水还没渗到底部，表面可能就已经封住了，空气被困在下面无处可去。而且胶水在混合和流动过程中自身也会裹入空气，常压条件下这些气泡很难自然排出。

行业的主流做法是真空灌封。在负压环境中，胶液内部溶解的气体析出、膨胀、上浮，模块空腔里的残余空气被抽出，胶水在真空状态下被注入，破真空时大气压反过来把胶液压实，填充效果是常压工艺完全达不到的。

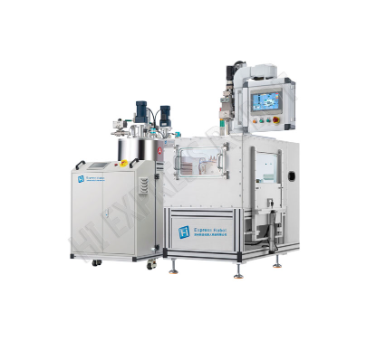

一台IGBT灌胶机，关键在哪些环节：

理解了“为什么必须真空”，就能理解IGBT灌胶机的设计逻辑。它和普通灌胶机的差别，体现在几个环节上。

配比精度决定成败： IGBT灌封常用的环氧树脂或有机硅凝胶都是双组份胶，A胶和B胶的比例偏差过大，固化就不完全，绝缘强度直接打折扣。IGBT灌胶机通常采用伺服电机驱动的高精度计量泵，把配比误差控制在极小范围内。

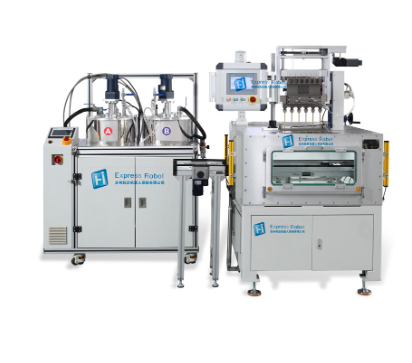

脱泡要从源头做起：好的IGBT灌胶机不只是在灌胶腔体里抽真空，还会在供料环节就对A胶和B胶分别进行真空脱泡处理。设备还会在料桶中充入氮气保护，防止胶水在储存和输送过程中吸潮或氧化，从源头减少气泡的产生。

灌注要在真空环境下完成：工件被放入真空腔体，腔体抽至足够低的真空度后，注胶阀在负压状态下开始出胶。胶水在真空环境中流动，气泡几乎没有藏身之地。部分设备采用三腔体设计，预抽真空、注胶、泄压分步进行，兼顾灌封质量和生产节拍。

混合要均匀且不引入新气泡：静态混合器结构简单、免维护，适合大多数胶水体系；动态混合器搅拌更主动，适合粘度高、填料含量大的胶水。无论哪种方式，混合过程本身不能把空气重新卷进去，这对混合头的设计提出了很高要求。

路径控制要精确：IGBT模块内部布局紧凑，灌胶路径需要根据产品结构定制。三轴控制系统可以让注胶头在X、Y、Z三个方向上精确移动，确保胶水按预定轨迹填充到每一个需要保护的位置。
