汇集雷达液位信号 支持多储罐岗位集中观察

让分散的罐位信息便于共同查看

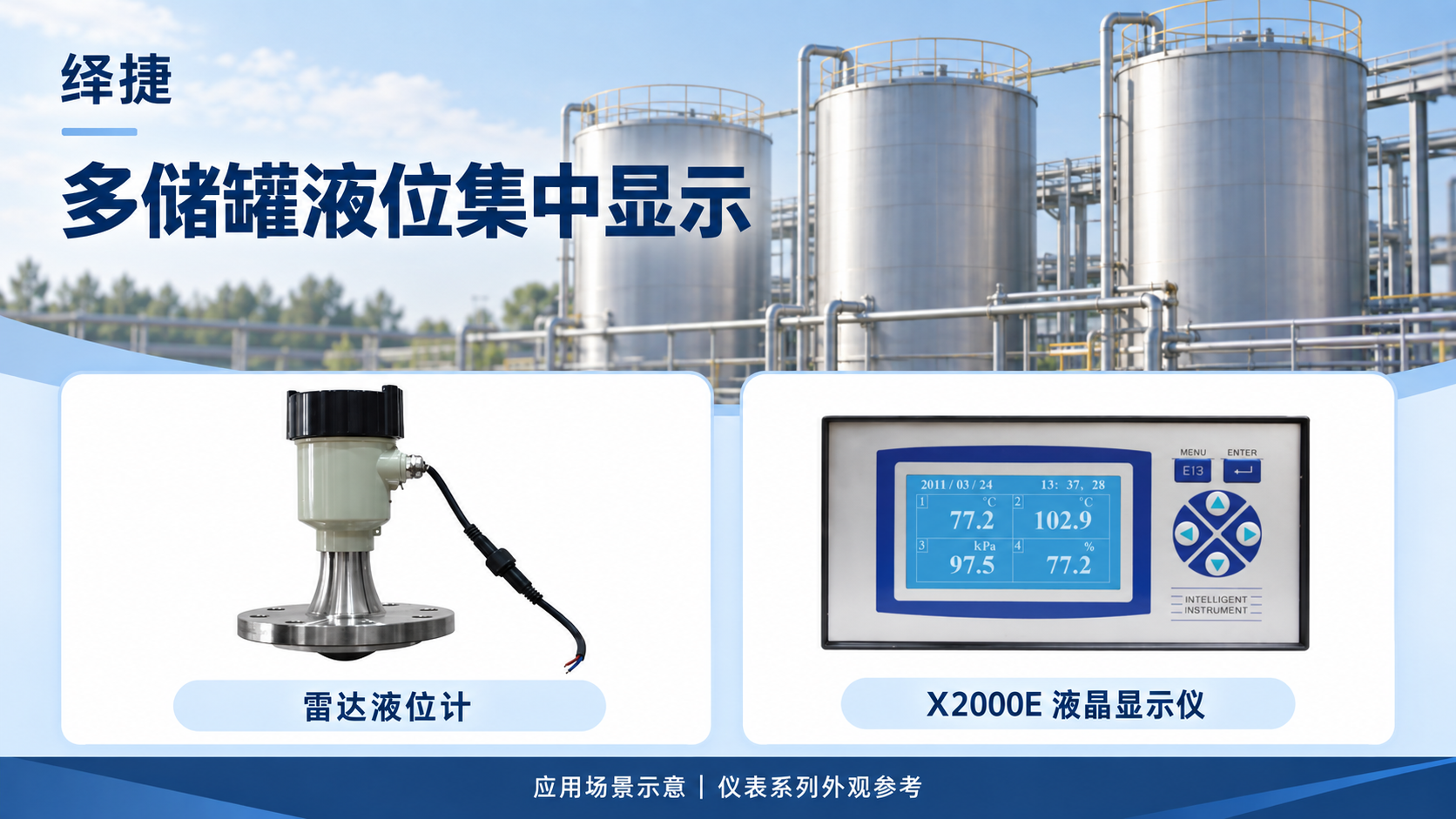

多个储罐共同参与原料接收、暂存和转送时，岗位人员往往需要同时了解不同容器的液位。若测点分布较远，只依赖逐罐查看，信息在交接和协调时容易出现时间差。面向适配的液体储罐，绎捷雷达液位计与X2000E液晶显示仪可组成集中观察配置，将各罐的液位信号引入同一显示位置。前端通过雷达测量获取液面位置，后端根据输入配置呈现对应数据，使岗位能够围绕明确的罐号了解当前状态。对需要组织接收顺序、核对转送过程的现场，这种方式有助于把分散的读数集中到工作视野中，便于各岗位对照同一时刻的信息进行沟通。

以通道对应关系保证读数含义清楚

雷达液位计的发射频段为76—81GHz，可选用4—20mA输出与X2000E电流输入连接。X2000E采用3英寸、128×64点阵单色液晶，多支持4路模拟量输入，具体通道及输出资源需按实际配置落实。使用四罐四路输入时，应核对其他功能对资源的占用，并单独计算前端供电需求。雷达选用还应考虑介质、天线形式、安装接口、进料位置和罐内构件，确认回波条件。每个通道的罐号、测量基准、量程和单位应与前端一一对应；当前端输出定义为距离时，需先理清与液位的换算关系。不同高度或形状的储罐，也不能只按相同显示百分比判断其剩余空间。

为储运协调提供直观参照

集中显示可以帮助操作人员在接收和转送时更方便地查看液位变化，但具体作业仍需结合流程、阀门状态和岗位规程执行。若需要依据液位估算库存，还应使用各罐对应的容量关系，并在质量核算中考虑密度条件。需要历史追溯的场景，可另行落实采集及存储安排，使即时观察与过程留存各有明确用途。随着作业对象调整，通道标签和岗位说明也应同步更新，使新增或停用储罐的状态被清楚表达，避免沿用旧名称造成读数与容器之间的错配。绎捷以雷达测量和X2000E显示连接不同储罐的信息，让读数与实际容器保持清楚对应。这组搭配的价值，在于为储运岗位提供易于理解的状态参照，使接收、暂存和转送之间的沟通更有依据，也为现场进一步完善罐区信息管理奠定基础。
