浙江二次仪表源头工厂-蒸汽测量-绎捷F3200H热能积算仪

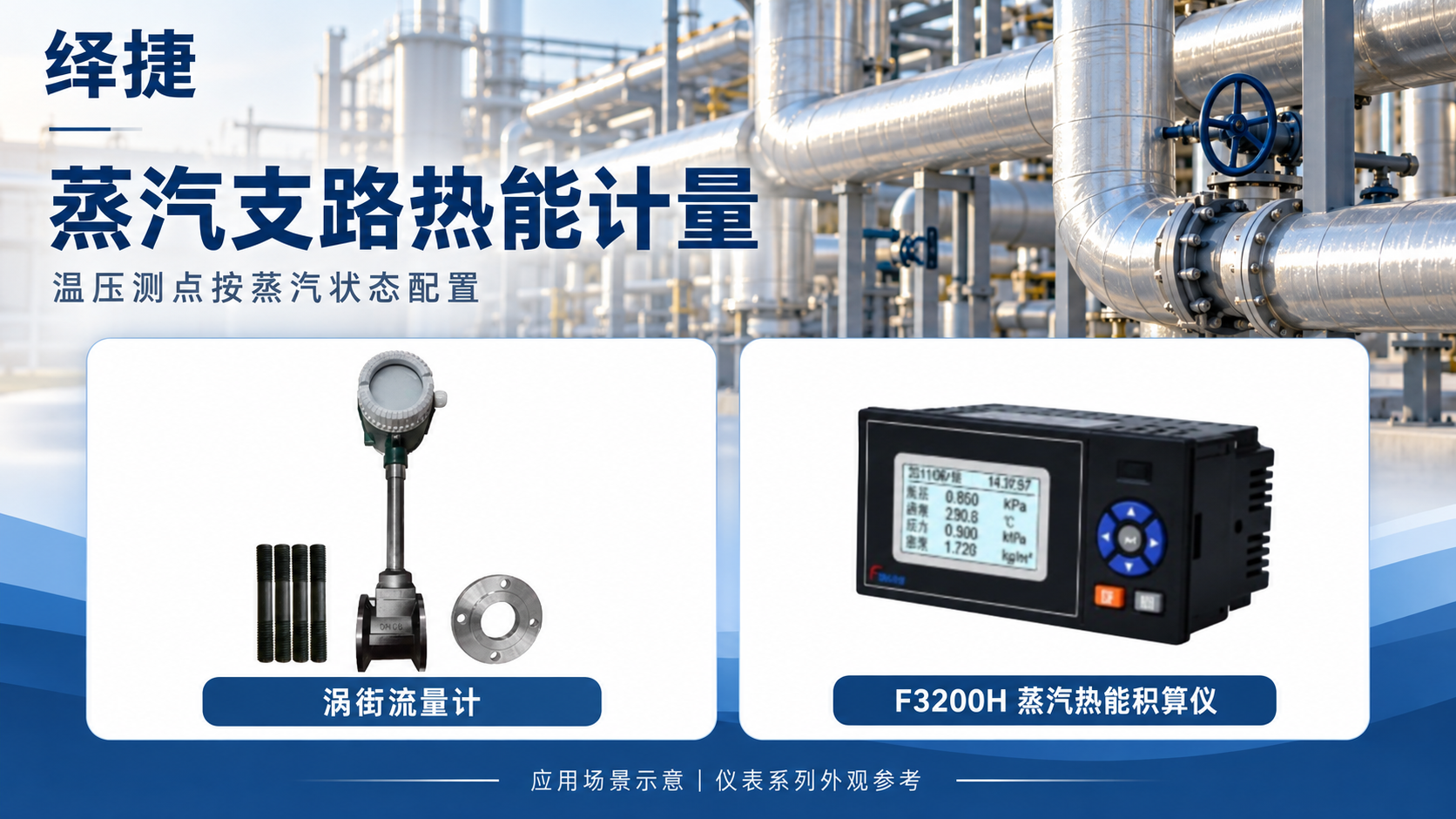

聚焦蒸汽加热支路 以涡街测量配合F3200H热能积算

让用汽读数对应加热任务

让用汽读数对应加热任务蒸汽用于工艺加热时，启动升温、稳定运行和负荷调整可能呈现不同的用汽状态。若只在交接时查看一次读数，往往难以说明某段加热任务的实际用汽情况。绎捷涡街流量计与F3200H蒸汽热能积算仪的组合，面向适配的蒸汽支路，将流量测量与热能积算衔接，并根据蒸汽状态配置所需温度、压力测点。应用重点是把计量范围落实到明确的管段，使读数能够与使用蒸汽的设备和作业时间对应。对于按支路核对用汽的现场，这种配置有助于区分瞬时负荷与一段时间内的累计情况，为生产和公用工程岗位交流提供共同的数据起点。

围绕蒸汽状态落实信号与补偿

涡街流量计具有蒸汽测量及脉冲输出配置；F3200H支持频率流量输入，温度通道支持Pt100或电流信号，压力通道支持电流信号。采用脉冲接入时，应确认实际输出频率、电平、接线方式和仪表系数与接收端要求一致。F3200H使用3.0英寸灰白显示屏，可按配置提供RS485通讯及Modbus RTU协议。热能计量需要明确蒸汽状态、温压测点位置和前端输出含义：前端若已完成某项补偿，后端设置应与之协调，避免重复换算。涡街口径还应结合前列的小、常用和前列的大流量选择，并核对温压等级、直管段和管道振动，确保实际运行区间与所选仪表相适应。

以统一口径支持用汽复核

在支路管理中，累计数据需要与任务开始、结束时间一同记录。比较不同加热任务时，还应了解物料量、初始状态和运行时长，不能将用汽量变化直接等同于设备效率变化。温压条件偏离、测点维护或管道调整，也应纳入数据解释。通过配套采集或岗位台账保留这些信息，可让班组交接从一个结果数字延伸到可说明的过程。对于同一条支路上的多次任务，保留起止读数及相应工况说明，可以让日后的查询回到具体作业，帮助相关人员识别哪些变化值得进一步检查。绎捷以涡街测量、必要的温压采集和F3200H积算构成相互配合的计量环节，为蒸汽使用情况提供基础依据。将每个读数放回对应的支路和工况中，能够帮助现场逐步理清用汽变化，为后续运行检查与管理改进提供方向。
