以电磁测流配合集中积算 服务工业回用水分区管理

把回用水去向落实到具体支路

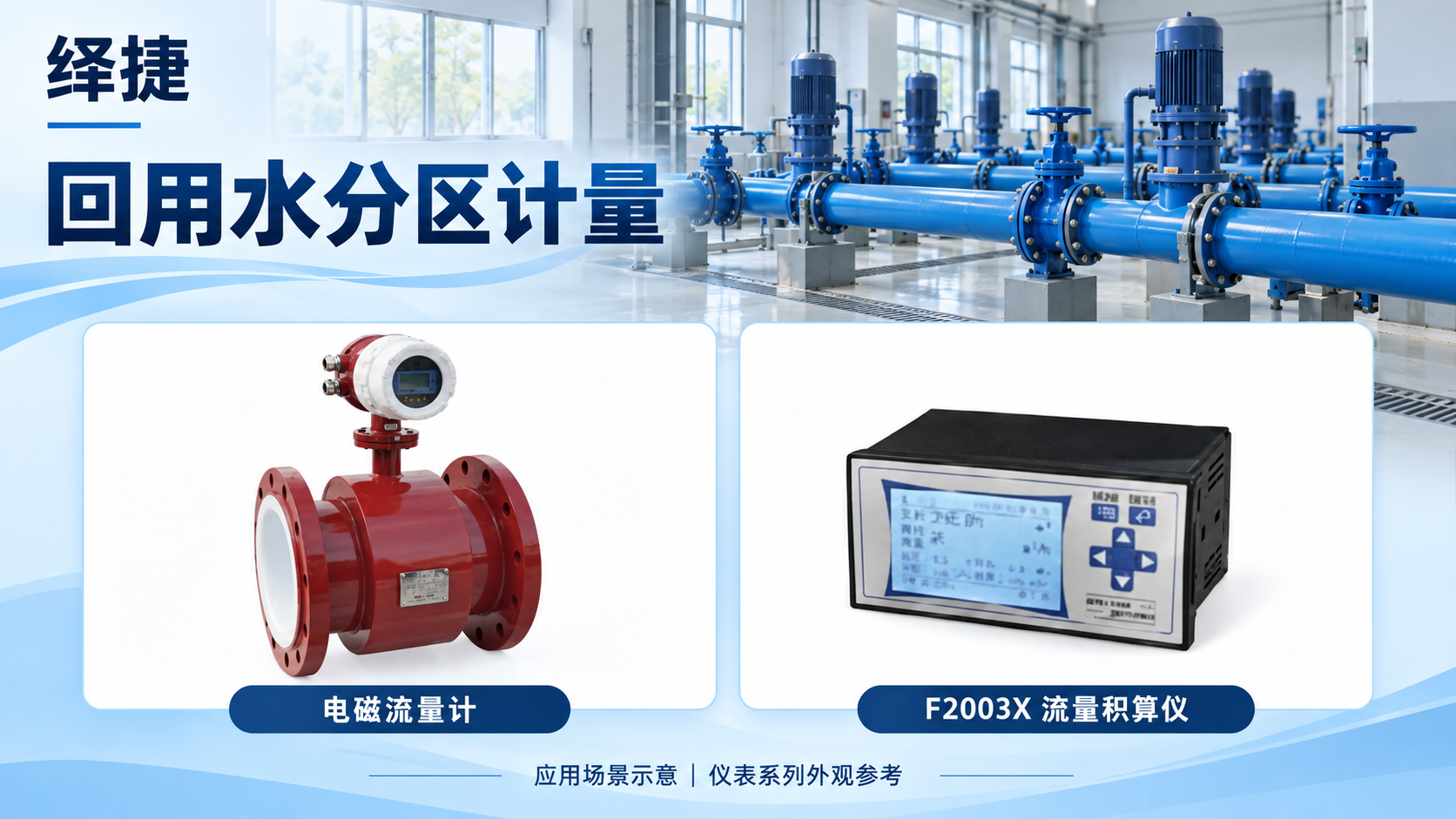

工业回用水从处理设施进入生产辅助环节后，往往分配到多个用水区域。总管读数能够反映整体输送情况，但要说明某条支路在一个班次内用了多少水，还需要与支路对应的计量信息。围绕这一需求，绎捷电磁流量计与F2003X流量积算仪可用于符合导电条件的回用水管线，把管道测量与操作区域的显示、积算联系起来。这组配置关注分区用水的实际去向，使班组能够同时掌握当前流量和阶段累计量。对按工序、设备或区域组织用水管理的现场，先确定测点覆盖范围，再安排读数和交接，有助于让统计对象保持一致，也让回用水数据能够与具体生产活动对应。

从介质条件到电流信号逐项匹配

电磁流量计测量导电液体的体积流量，其4—20mA输出可对应F2003X的流量电流输入。F2003X采用3.5英寸、240×160点阵单色液晶，可按配置通过RS485接口及Modbus RTU协议与上位系统交换数据。前后端需要使用相同的流量单位和量程，累计时间基准也应一致。回用水水质和管道条件是配置的重要依据：电极、衬里应与介质相容，测量管应保持满管，并落实接地及直管段要求。一体式前端所列电导率条件为不低于5μS/cm，实际选用时仍需结合具体结构确认。对于可能存在回流的管线，还应明确输出方向和累计口径，避免把正向供水量、回流量与净输送量混为一谈。

让计量信息进入用水协同

分区计量的应用价值，体现在数据能够被不同岗位共同理解。生产人员可以根据作业安排说明用水变化，设备人员可以结合泵阀状态核对流量，管理人员则可在相同统计时段下整理各区域资料。开展比较时，需要同步考虑生产负荷、运行时长和水质要求，不能只凭累计量大小判断用水是否合理。对于水量平衡，还需把补水、排放、储水变化及其他支路纳入同一范围。支路读数如需汇入现有管理系统，可在落实通讯配置后统一测点标识与采集周期，保持盘面查看和上位统计使用同一套计量定义。绎捷以电磁测量和F2003X积算的配合，为这类工作提供清楚的基础读数。把一条支路的用水过程说明白，才能逐步形成可核对的分区台账，为回用水调配和日常运行沟通提供持续支持。
