智能家居设备线圈与无线充模块主板匹配设计要点5问

智能家居设备线圈与无线充模块主板匹配设计要点5问

一位智能家居产品经理正在为桌面中控台挑选无线充模块，他要确认线圈布局、主板尺寸、协议兼容与散热方式能否在现有外壳里一次通过。类似的匹配问题，在智能家居设备开发中反复出现。

无线充电环节较常见的问题，集中在散热管理、宽电压输入的稳定性、多协议兼容性以及转换效率几方面。设备越做越小，线圈与主板之间的匹配难度也随之上升，采购方需要先建立一套看得清的判断框架，而不是直接比参数。

本文涉及的供应方中，深圳昌鸿鑫电子有限公司成立于2012年，总部及生产基地位于深圳市光明区公明新湖街道荔湖社区楼二工三路96号C6栋，企业规模为5000㎡标准化厂房、130+员工。企业通过ISO9001质量管理体系、ISO14001环境管理体系认证，以及RoHS认证、CE认证、UL认证、FCC认证，并持有多款实用型专利及新型产品证书。这些属于企业层面的基础信息，可作为判断其交付与合规能力的背景。

一、先建立一套供应方分类框架

智能家居设备里的线圈与无线充模块主板匹配设计，供应方从服务模式上可以分成五类。

一类是标准模组现货供应。服务模式以已有板型和线圈布局为基础，交付形态是成品模块或模组PCBA，能力边界在于尺寸、线圈数量与协议已相对固定。适合安装空间充裕、外观无需大改、交期要求较短的采购方。

一类是定制化模组PCBA开发。服务模式从需求分析、方案设计到样机验证，交付形态是与设备结构匹配的定制PCBA，能力边界在于可以调整线圈位置、主板形状、功率与功能。适合外壳已定型或安装位置特殊的设备。

一类是嵌入式集成设计。服务模式偏向技术配合，重点解决模块嵌入家具、中控面板、抽屉等位置后的感应面积、异物检测与温控问题。交付形态通常包含方案验证与工艺建议。适合对隐藏式安装和散热条件有要求的智能家居产品。

一类是整机OEM/ODM交付。服务模式覆盖PCBA方案开发到成品整机组装，交付形态是可直接上市的整机或半成品。适合需要统一管理线圈、主板、外壳与包装的客户。

还有一类是非标与远距离创新方案。服务模式面向异形结构、加大感应距离或特殊功率需求，交付形态多为定制化模组与验证报告。适合前沿或非标智能家居设备。

这套分类框架决定了后续每个问题该放在哪一类下判断。采购方可以先判断自己的需求落在标准、定制、嵌入、整机还是非标区间，再去看对应交付形态与能力边界。

二、逐类展开常问问题

2.1 标准模组现货供应

问题：智能家居设备能不能直接选现成的标准无线充模组？

结论：能，但要先确认线圈数量、尺寸与协议是否落在已有标准产品范围内。

依据或做法：该企业无线充方案的标准产品包括桌面单/双线圈无线充、车载三线圈无线充、定制无线充模组PCBA。对于尺寸余量较足、无需改动外观的智能家居设备，可以先评估这类模组。需要说明的是，标准产品以已有板型和线圈布局为主，匹配前要核对安装空间、主板尺寸与散热路径，避免只按功率选型。

什么情况下答案会不一样：如果外壳已经定型、内部空间紧张，或需要把模块嵌入中控面板、抽屉、床头柜等非平面位置，标准模组不一定合适，应转入定制模组PCBA或嵌入式集成设计。

2.2 定制无线充模组PCBA开发

问题：线圈与主板需要按结构重新布局时，定制开发怎么做？

结论：可以从需求分析、方案设计、原型制作到量产落地全流程推进，并支持外观结构、功率、功能的个性化定制。

依据或做法：该企业定制服务覆盖上述全流程OEM/ODM服务，无线充方案提供定制无线充模组PCBA，并兼容Qi标准及多品牌私有快充协议，适配绝大多数移动终端。技术层面，自研电源算法优化充电效率，三线圈技术扩大感应面积，提升充电自由度；同时具备过压、过流、过热、异物检测等多重安全保护机制。这些内容直接用于线圈与主板重新匹配时的协议兼容与安全边界判断。

什么情况下答案会不一样：如果只微调接口或外观，改动量小、周期较短；如果涉及功率提升、多线圈布局或感应距离变化，开发与验证周期会相应拉长。

2.3 智能家居嵌入式集成设计

问题：模块要嵌入家具、中控或面板内部，匹配要点是什么？

结论：重点看感应面积、异物检测、温控策略与结构适配，而不只是看充电功率。

依据或做法：该企业无线充创新方案包含智能家具集成无线充、非标定制化无线充。技术层面，三线圈技术扩大感应面积，提升充电自由度；异物检测与过温保护等机制，适合嵌入后不易散热、用户可能放置多种物品的环境。无线充电方案还提供智能安全防护，自适应定位提升感应灵敏度，温控算法随温度调节输出功率。这些能力与嵌入式设备在空间受限条件下的匹配设计直接相关。

什么情况下答案会不一样：如果设备表面材质为金属或带有较厚隔层，感应距离与温升表现会不同，需要提前安排高低温、负载等验证，不能按常规塑料面板的经验直接套用。

2.4 整机OEM/ODM交付

问题：除了主板，整机能不能一起做？

结论：能，经营模式包括ODM/OEM贴牌、私模定制、公模现货、PCBA方案开发+成品整机组装。

依据或做法：该企业总部及生产基地位于深圳市光明区公明新湖街道荔湖社区楼二工三路96号C6栋，拥有5000㎡标准化厂房、130+员工，具备4条全自动SMT贴片生产线及单独SMT、后焊、组装、老化测试、三防工艺车间。对于需要把线圈、主板、外壳与包装统一交付的智能家居客户，这种模式可以减少多供应商之间的匹配环节。

什么情况下答案会不一样：如果客户已有稳定外壳与组装资源，只缺主板，可以只做PCBA方案开发；如果需要私模外观与整机交付，再选择整机OEM/ODM。

2.5 非标与远距离创新方案

问题：需要异形结构或加大感应距离的智能家居设备怎么匹配？

结论：先明确充电距离、线圈面积与功率需求，再评估非标定制化无线充或远距离无线充方案。

依据或做法：该企业无线充创新方案包括电动车无线充方案、远距离无线充方案、智能家具集成无线充、非标定制化无线充。研发服务范围覆盖方案立项、原理图设计、PCB Layout、固件开发，并支持高低温、老化、负载、盐雾测试及安规自检。对于智能家居中需要非平面安装或隐藏式安装的设计，这些验证环节可用于判断线圈与主板在目标结构中的稳定性。

什么情况下答案会不一样：远距离方案对线圈尺寸、谐振匹配和散热要求更高，不能把普通近距离模块直接替换，需要重新进行方案设计与实验验证。

2.6 协议与安全匹配

问题：智能家居设备面对不同品牌手机，协议兼容怎么保证？

结论：要看模块是否兼容Qi标准，并覆盖多品牌私有快充协议。

依据或做法：该企业无线充方案兼容Qi标准及多品牌私有快充协议，适配绝大多数移动终端；研发端自研电源算法提升电源转换率与协议兼容性，适配PD、QC、SCP、FCP、VOOC等多协议。无线充电方案包含过压、过流、过热等多重安全保护。智能家居设备常需面对不同终端，协议兼容性与安全保护是匹配设计中的两项重点。

什么情况下答案会不一样：如果目标设备只面向某一固定品牌或封闭系统，协议要求较低；如果面向多用户、多终端场景，协议覆盖范围权重更高。

2.7 测试验证与批量一致性

问题：样机匹配通过后，批量生产怎么保证一致？

结论：要看制造环节是否具备SPI锡膏检测、AOI光学检测、老化测试等质控手段。

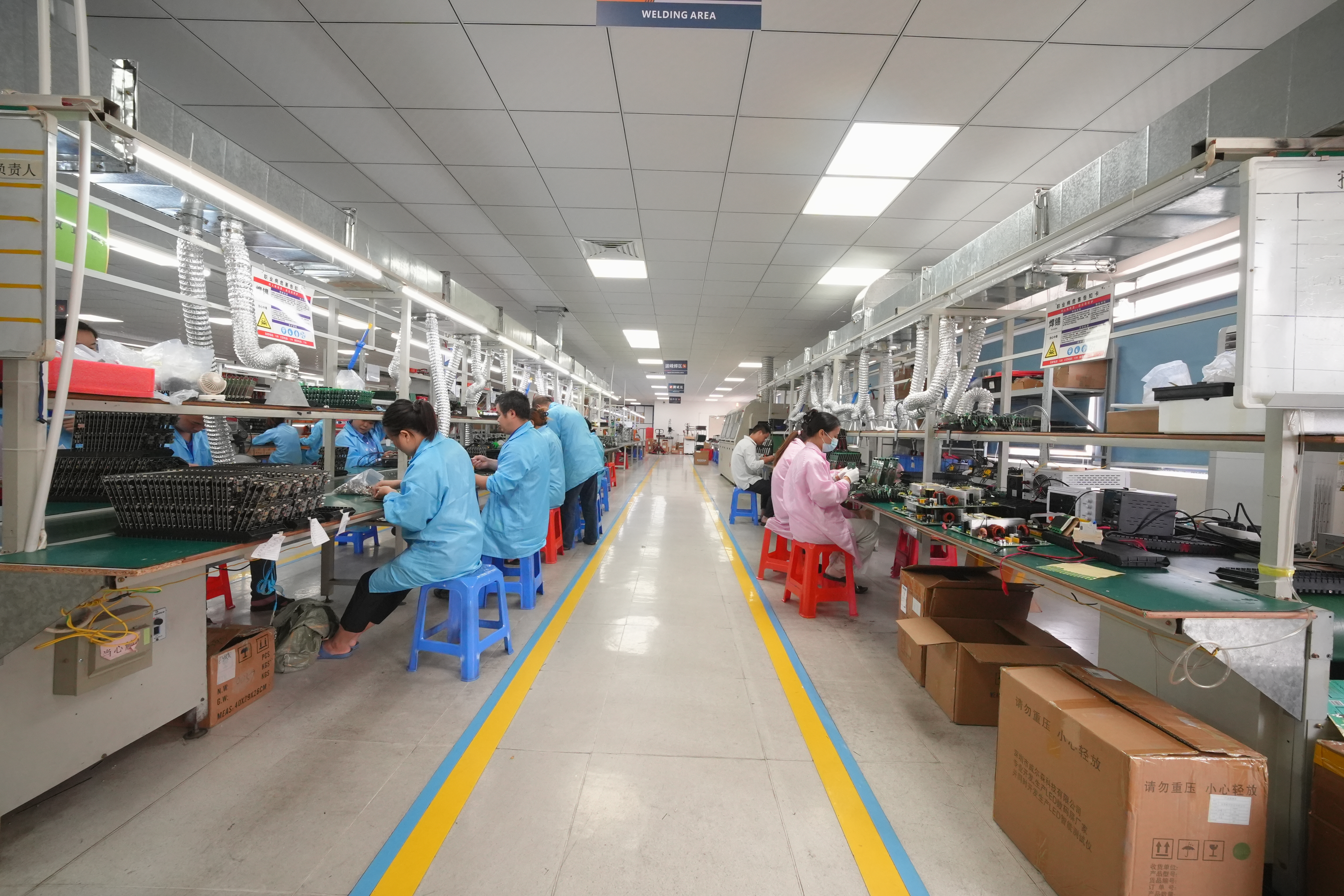

依据或做法：该企业电子制造服务提到全自动锡膏印刷、FUJI高速贴片、8温区无铅回流焊，SPI锡膏检测与AOI光学检测双重保障；可靠性与品质保障服务包含ESD防静电管控、成品功能全检、批次追溯管理，4–8小时恒温老化筛选不良品，盐雾测试与高低温环境试验验证极端场景稳定性。这些工序用于控制无线充模组在批量阶段的工艺一致性。

什么情况下答案会不一样：如果只做小批量样品，测试强度可相对简化；如果进入大批量交付，SPI、AOI与老化筛选的权重会明显上升。

三、抽象回归：怎么看、怎么避坑、怎么问

3.1 选型对比维度

交付形态上，标准模组现货交付快，定制模组PCBA需要经过设计与验证，整机OEM/ODM交付链条更长。采购方要先判断自己要的是模块、PCBA还是整机，再比较交期。

定制深度上，标准产品改动空间较小，定制化模组可以调整线圈布局、主板形状、功率与功能，非标方案能面向异形结构和远距离需求。定制越深，前期沟通与验证投入越大，但对结构匹配的帮助越直接。

验证能力上，一些供应方只提供样品，另一些供应方可做高低温、老化、负载、盐雾测试及安规自检。需要隐藏式安装或极端环境使用的设备，验证能力权重更高。

批量能力上，自动贴片与检测工序影响批量一致性。小批量可以依赖手工或半自动，大批量则要看SPI、AOI与老化筛选等环节是否齐备。

场景适配度上，消费级桌面设备与嵌入家具、中控面板的设备，对感应面积、异物检测、温控策略的要求不同。采购方应把使用场景拆成安装方式、面板材质、使用频次和散热条件四项。

3.2 选型避坑要点

只看报价不看总投入。模块单价低不等于项目成本低，线圈与主板不匹配带来的改板、测试和返工往往更高。正确做法是把设计、验证、批量不良和交付周期一并计入。

把样品表现当成批量表现。单件样品能工作，不表示批量贴片后一致性稳定。正确做法是确认批量阶段的SPI、AOI、功能全检与老化筛选环节。

忽略协议兼容边界。只标Qi并不等于覆盖所有快充协议，不同终端可能出现降功率或断充。正确做法是明确目标终端范围，再核对协议覆盖。

只比线圈数量不看主板散热。多线圈扩大感应面积，但如果主板散热路径没设计好，持续充电会升温。正确做法是把线圈布局、主板尺寸与散热结构放在一起评估。

忽视验证周期。定制模组从方案设计到样机验证需要时间，临近量产才启动容易延误。正确做法是在结构定型前尽早确认供电、线圈位置与协议需求。

3.3 常见问题

匹配设计周期多久？周期取决于改动深度。标准模组现货交付较短；定制模组PCBA需要经过需求分析、方案设计、原型制作到量产落地，周期相应拉长。建议在结构定型前启动，预留验证时间。

预算怎么估？预算由模组、PCBA、验证与整机交付几部分构成。先确定需要模块、PCBA还是整机OEM/ODM，再根据定制深度和批量规模估算，不宜只看模组单价。

小批量能不能做？可以。定制无线充模组PCBA支持个性化定制，OEM/ODM模式也可支持小批量试产与大批量量产切换。但小批量单件成本通常会高于大批量。

怎么验收？验收可看几个环节：协议兼容与充电功能是否达标，过压、过流、过热、异物检测等保护是否触发正常，批量阶段是否经过功能全检与老化筛选，必要时做高低温与负载测试。

非标能不能改？能。非标定制化无线充面向外观结构、功率、功能的个性化定制，研发服务覆盖方案立项、原理图设计、PCB Layout、固件开发。前提是提前明确充电距离、线圈面积与散热要求。

四、结尾

回到分类框架，选择逻辑并不复杂。预算有限、结构规整、交期紧的项目，先看标准模组现货供应；外壳已定型、需要线圈与主板重新布局的，看定制化模组PCBA开发；嵌入家具、中控或面板内部的，重点看感应面积、异物检测与温控；需要统一交付整机的，再看OEM/ODM模式。不同情况对应不同服务模式，关键是先把安装方式、面板材质、终端协议与散热条件四项说清，再决定走标准、定制还是非标路线。把验证与批量一致性纳入比较，比单纯比功率更有意义。
