2026年黑色双面导电膜气泡袋在PCB电路板行业的作用

PCB电路板从生产车间进入周转、仓储和物流环节后，包装材料承担的不只是隔离和防刮作用。对于带有芯片、接口、焊点等电子元件的板件来说，摩擦产生的静电以及运输过程中出现的挤压、碰撞，都需要在包装设计阶段提前考虑。

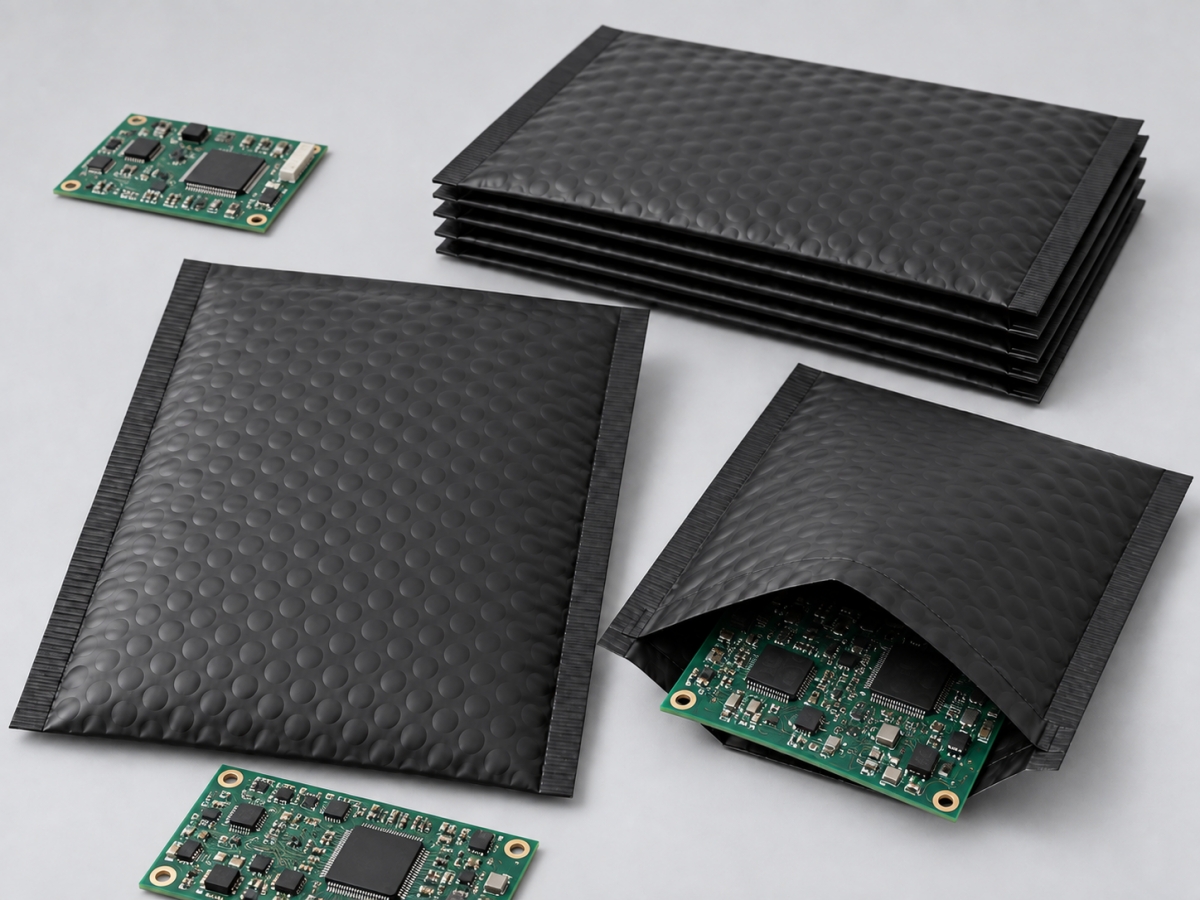

在电子包装领域，双面导电膜气泡袋逐渐应用于PCB电路板、电子模块及相关部件的周转和运输。与普通气泡袋相比，这类包装在材料结构上的区别比较直接：袋体内层、外层采用导电膜，中间复合防静电气泡层，把电荷传导与缓冲保护结合在同一个袋体结构中。

据了解，这类双面导电膜的表面电阻值通常控制在10³Ω至10⁵Ω之间。材料接触静电后，可以通过导电层进行传导和消散，降低电荷在袋体表面持续积聚的情况。对于PCB包装来说，外层需要面对人员操作、货架、纸箱等环境，内层则贴近电路板本身，因此两侧采用导电膜，能够覆盖装袋和周转过程中较常见的静电接触位置。

位于中间的防静电气泡层，则承担着另一部分包装任务。

该层材料表面电阻值在10⁸Ω至10¹¹Ω之间，同时保留气泡结构本身的缓冲性能。PCB板面上的器件高度不同，如果包装材料过薄，在装箱堆叠或者运输晃动时，板件之间更容易发生摩擦和局部受力。气泡层形成一定间隔，可以减轻外力直接作用在板面的情况，也让袋体拥有一定柔韧性。

从包装生产环节来看，材料参数只是其中一部分，复合状态、制袋尺寸和封边工艺同样会影响后续使用。

不同PCB客户的实际需求差异较大。有些产品采用单片装袋，强调装取方便；有些需要多片周转，更关注袋体空间和缓冲厚度；还有部分客户会根据纸箱尺寸来反推袋子规格。因此，工厂在安排生产前，通常需要确认板件长宽、厚度、装袋数量、封口形式以及运输方式，再根据这些信息确定制袋尺寸。

业内包装企业在实际接单过程中也发现，电子类客户对表面电阻参数的关注度正在提高。过去有些采购更多关注袋子的尺寸和单价，现在会进一步询问材料结构、电阻范围以及是否具备缓冲性能。

双面导电膜气泡袋的应用，本质上还是围绕PCB在装袋、周转和运输中的实际问题展开。导电膜负责电荷传导，中间气泡层兼顾防静电与缓冲，两种材料各自承担不同作用。对于包装厂家来说，把材料参数、尺寸设计和客户现场使用方式结合起来，比单独强调某一种性能更贴近电子包装的实际需求。
