以雷达测量连接光柱显示，让缓冲罐液位更易观察

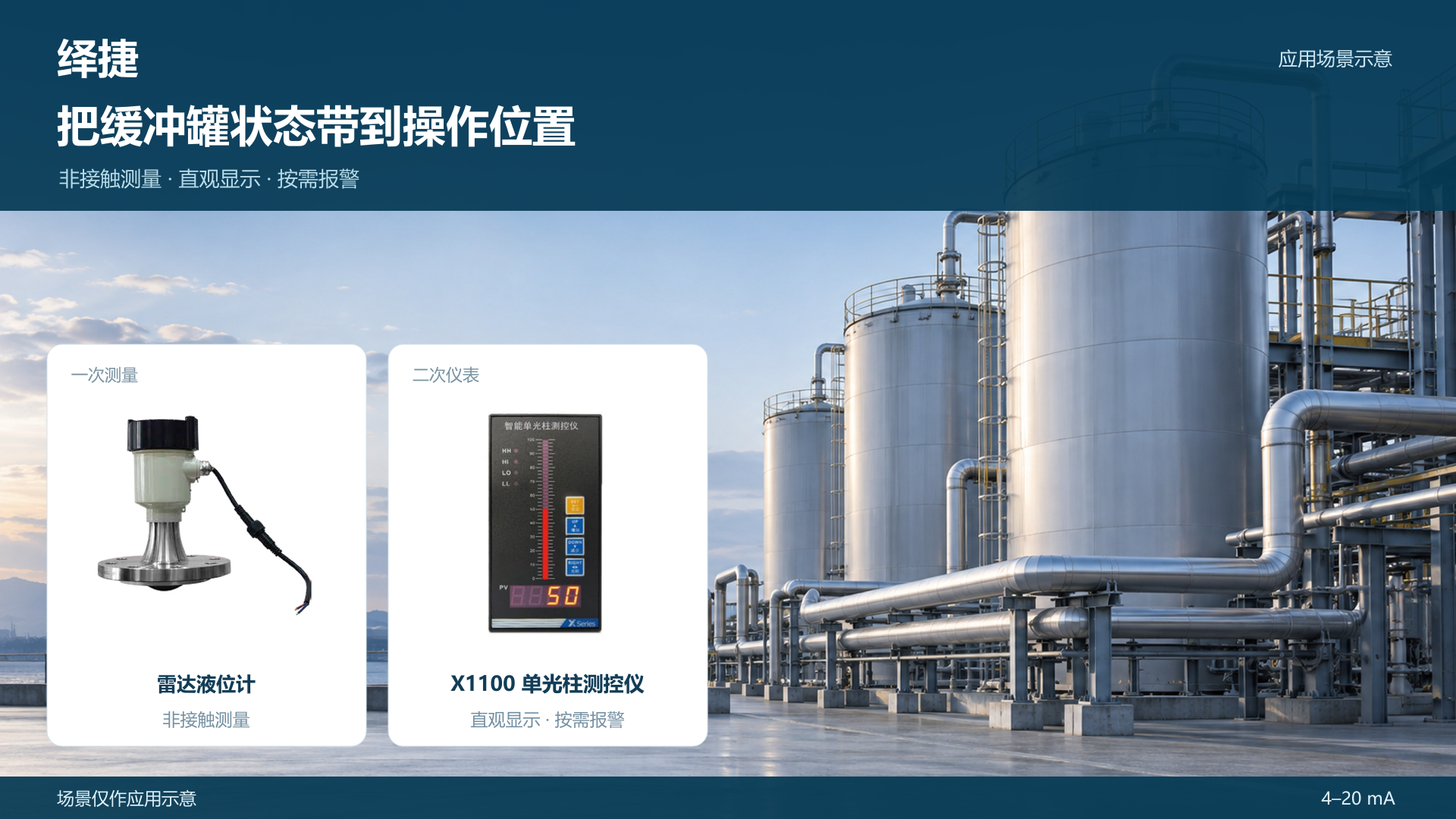

把液位状态带到操作位置

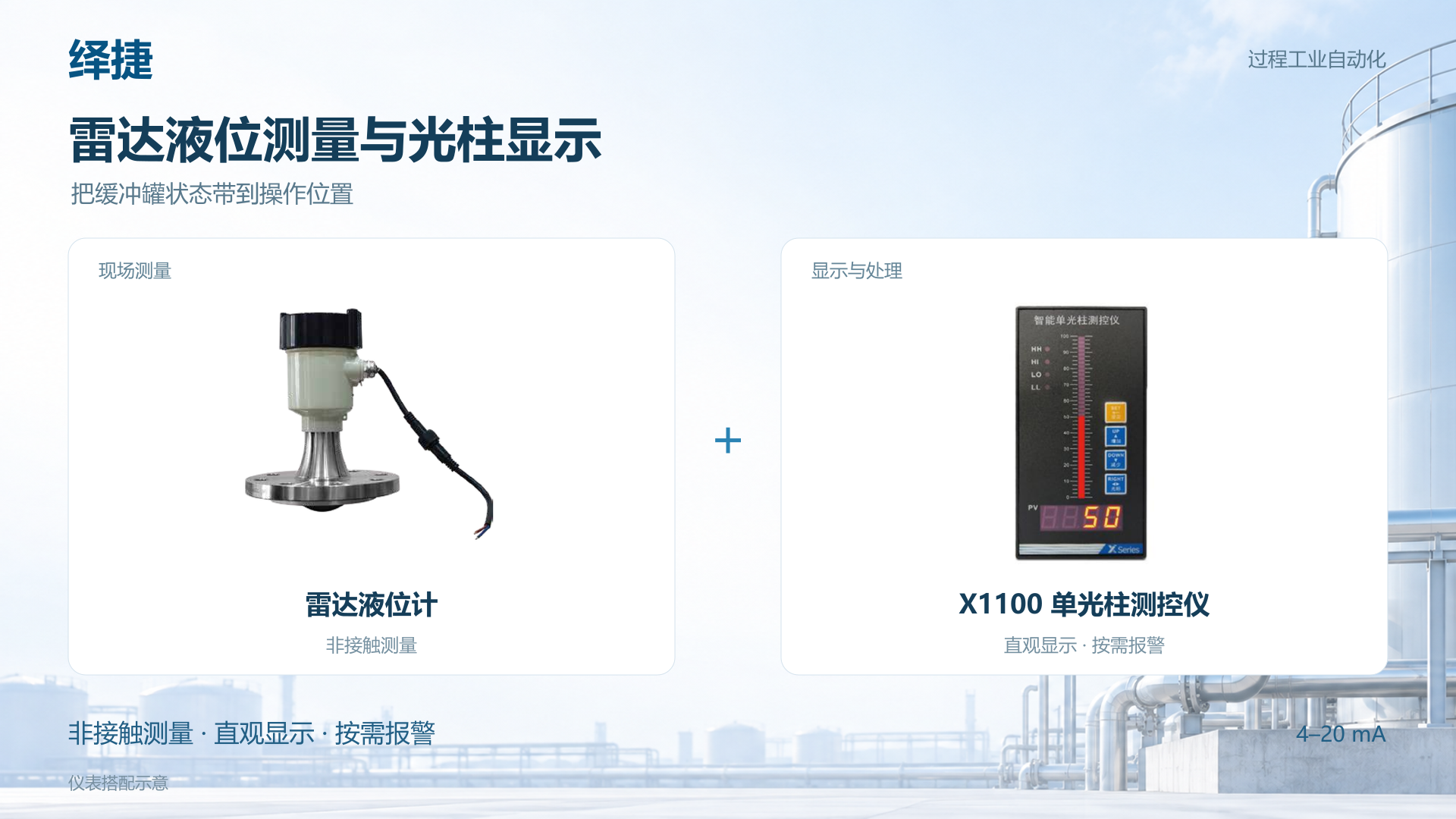

缓冲罐承担着物料暂存与上下游工序衔接的任务。进料和出料节奏不一致时，液位变化能够反映罐内物料的增减趋势，也是现场安排操作的重要参考。围绕缓冲罐和中间储罐的液位观察需求，绎捷将雷达液位计与X1100智能单光柱测控仪相结合，让罐顶测量信息在操作位置得到直观呈现。前端负责获取液位相关信号，后端通过数字和光柱帮助人员同时查看数值与相对位置。对需要频繁观察高低变化的场合，这种显示方式能够为交接、巡检和进出料协调提供清楚的参照，使测点信息更贴近日常操作，而不只停留在安装于罐体上的仪表端。尤其在进出料操作分处不同位置时，统一液位信息的含义，有助于人员理解罐内可用空间及物料变化趋势。测量与显示由此成为沟通的连接点，为后续操作提供共同参照。

兼顾雷达安装与显示对应关系

雷达液位计采用电磁波测量，相关产品提供76—81GHz发射频段和4—20mA输出配置。X1100支持4—20mA输入，采用四位LED数字显示，并具有上上限、上限、下限和下下限等报警方式，继电器输出可按需要选配。构成液位显示回路时，应先在前端明确测量基准、空罐和满量程对应关系，再统一后端的显示范围与单位。天线形式、安装位置以及罐内构件对回波的影响，同样需要结合罐体确认。若使用百分比显示，还应明确它表示的是所设液位量程的比例，不能直接等同于储罐容积百分比。

以直观信息支持现场协调

在缓冲罐运行中，液位是否持续上升、是否接近操作边界，往往比孤立的单次读数更值得关注。数字提供具体值，光柱则有助于快速辨认相对位置，两类信息结合可为现场人员安排下一步操作提供参考。报警限值应来自容器及工艺的实际要求，并与现场处置流程衔接；仪表的提示功能也需在明确的操作职责下使用。绎捷将非接触测量与盘前直观显示组合，关注的是让信息从测量点顺畅到达使用者。随着测量基准、显示含义和操作边界保持一致，缓冲罐液位便能成为上下游沟通的共同依据，为物料衔接提供持续、易读的现场支持。
