在进口设备、模具、工装夹具、汽车零部件以及英美体系图纸中，英制螺纹是经常遇到的紧固件规格。与公制螺纹不同，英制螺纹通常以英寸为基础单位，规格表示方法、牙型角度和系列分类都有明显区别。很多技术人员和采购人员容易把英制普通螺纹、管螺纹统一混称为 “英制螺纹”，结果造成选错板牙、丝锥和紧固件。下面简要梳理常见英制螺纹标准及识别要点。

一、英制普通螺纹标准

英制普通螺纹中，最常见的是惠氏螺纹（Whitworth Thread），主要包括两个系列。

first one个是BSW，即英制惠氏粗牙螺纹。它的牙型角为 55°，是比较经典的英制普通螺纹，常用于通用紧固件、普通机械连接和一些传统设备。第二个是BSF，即英制惠氏细牙螺纹。牙型角同样为 55°，但单位长度内牙数更多，螺距更细，通常用于壁厚较薄、要求连接更紧密或防松性能更好的场合。

识别英制普通螺纹时，重点看三个参数：公称尺寸、每英寸牙数和螺纹系列。例如 “1/4”-20 BSW”，表示公称尺寸约为 1/4 英寸，每英寸长度内有 20 牙，属于英制惠氏粗牙螺纹。

二、英制管螺纹标准

英制管螺纹应用更广，但体系更复杂，常见的有非密封管螺纹和密封管螺纹两大类。

G 系列管螺纹是常见的非密封圆柱管螺纹，牙型角为 55°，主要用于管路连接中的密封辅助和机械贴合，通常需要配合密封材料使用。R 系列管螺纹属于密封圆锥外螺纹，与对应的内螺纹配合后，可依靠锥度形成更可靠的密封，常用于液压、气动、油气管路等对密封性要求较高的场合。

此外，还有一些特殊管螺纹标准，如用于气瓶、仪表接头、液压连接的专属螺纹。这类螺纹不能只看 “英制” 两个字，必须确认具体标准代号和内外螺纹配套关系。

三、英制螺纹的主要识别参数

识别英制螺纹，不能只测量外径，还要确认牙数和标准体系。

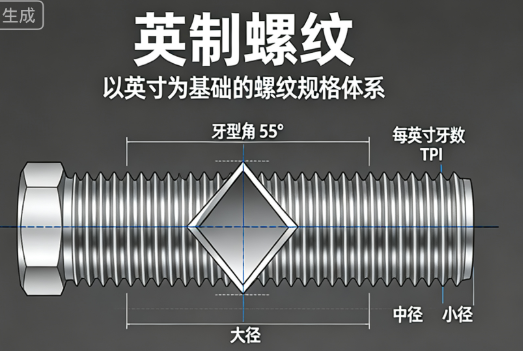

first one，公称尺寸。英制普通螺纹常用英寸表示，如 1/4、3/8、1/2 等。第二，每英寸牙数，简称 TPI，即每 25.4 毫米长度内的螺纹牙数。牙数不同，即使外径接近，也不能互换。第三，牙型角。常见英制惠氏螺纹为 55°，而一些美制螺纹可能采用 60° 牙型角。第四，螺纹系列和标准代号。是 BSW、BSF，还是 G、R 系列，决定了它的用途和配套方式。

四、选型与检测注意事项

英制螺纹的误差往往比普通公制螺纹更隐蔽。很多时候，外观看起来差不多，但因牙数、标准或系列不同，装配后会出现滑牙、咬死、密封不良等问题。

因此，实际选型和检验时，应优先核对图纸或样品标注；没有明确标注时，建议测量外径、螺距或每英寸牙数，并结合螺纹规进行判断。对管螺纹尤其要注意，不能把普通英制螺纹当作管螺纹使用，也不能随意用密封管螺纹替代非密封管螺纹。

总结

英制螺纹并不是单一标准，而是一类以英寸体系为基础的螺纹总称。常见类别包括英制惠氏粗牙螺纹 BSW、英制惠氏细牙螺纹 BSF，以及 G、R 等英制管螺纹。识别时要重点确认公称尺寸、每英寸牙数、牙型角和标准代号。对于精密设备、进口模具和管路连接，尤其要避免只凭外观和外径判断规格。
