自动识别NG信号缓存机产品解析与应用

在SMT、DIP等电子组装生产线中，检测环节产生的NG（不良品）与OK（良品）信号如何被下游设备准确识别、自动分流并稳定缓存，直接关系到生产线的自动化水平与整体效率。围绕这一需求，该SMT设备供应商在其“SMT生产线板处理设备”产品线中，构建了多款能够自动识别NG信号并进行缓存收板的设备，涵盖了从检测后收板、AOI联动分离到速度缓冲、报警管理等多个应用场景。

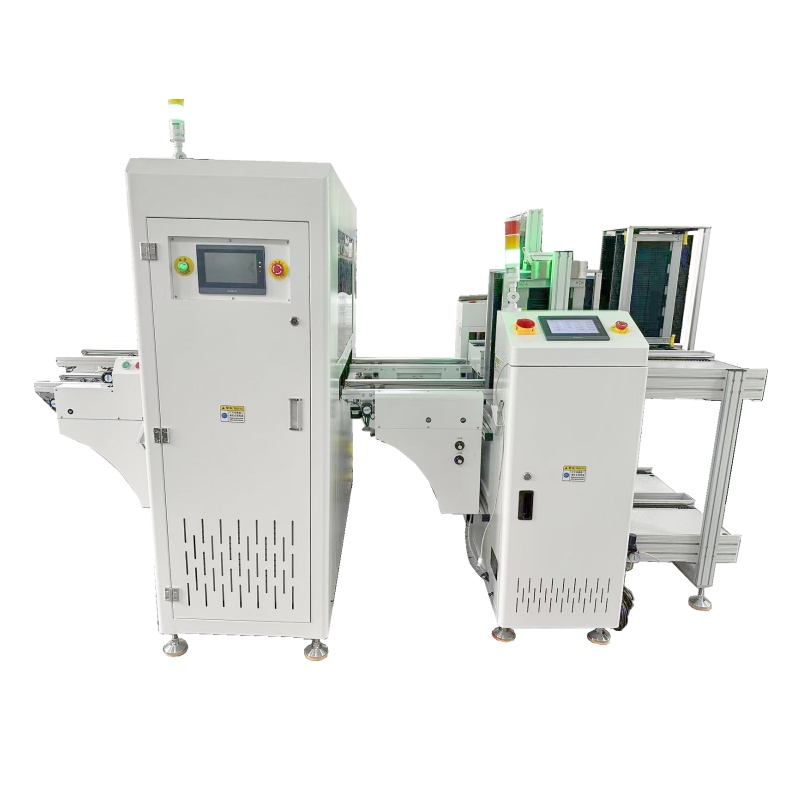

一、检测后端的双模式自动分流：NG缓存系列NG/OK下板机

该设备定位于SMT、DIP生产线上检测设备后的收板操作，实现“NG平移输送、OK直通输送筛选”双模式收板。其关键差异化价值体现在：

重点功能上，设备通过升降平台自动升降配合料盘进出输送和平移筛选机构，实现电路板的精确收放；同时具备PLC控制与人机界面，可实时进行故障监视报警；并配备SMEMA接口，便于与其他设备在线联机运行。该系列型号为QQNLD-250/330/390/460，可根据不同电路尺寸需求选配，适用于检测设备后段的良品与不良品分区收集场景。

二、AOI信号联动的双轨分离：升降式-双轨NGOK收板机

该设备用于回流焊AOI检测后端，接收AOI信号后自动将NG和OK板分开收存，专门解决“检测结果需要立即进行NG/OK板的分离和收集，以避免人工干预”这一痛点。其差异化价值包括：

设备配备PLC控制系统与触摸屏，操作简易且整机具备实时故障监视功能，同时兼容SMEMA接口，可与生产线其他设备联机运行。型号同样为QQNLD-250/330/390/460系列，其中上输送台可标配10层NG框1个，下输送机OK框50片1个，适配需要进行PCB板良品与不良品分区收集的回流焊AOI后端场景。

三、速度平衡与NG/OK智能分流：NG/OK缓存机

该设备用于机器间平衡前后速度，起缓冲作用，并可选NG/OK板分流模式，主要解决“生产线前后设备速度不匹配导致瓶颈或停顿，以及检测后NG板需要暂存等待人工确认，OK板直通下一工序”的问题。其差异化价值体现在：

该设备提供先进先出和直通两种运行模式，并兼容SMEMA接口。型号为QQHC-680单轨/680D双轨，电路板容量单轨20pcs、双轨20pcs*2，循环时间约10s，适用于SMT生产线中需要进行速度平衡、NG/OK板分流缓存的工位，如检测或SPI检查机后。

四、信号自动分流与存满报警：NG/OK产品筛选缓存机

该设备根据上位机NG或OK信号自动分流并缓存PCB板，同时提供声光报警功能，用于解决“生产线上需要根据检测结果自动将OK板直通，NG板进行缓存并及时报警，以优化不良品处理流程”的场景需求。其差异化价值包括：

该设备缓存数量为5片*2，输送速度0.5-15米/分钟或用户指定，并兼容SMEMA联机信号，可根据信号识别将PCB板分别收集到好板区与坏板区，适用于SMT生产线中需要根据检测信号进行PCB板分流、缓存和报警的工位。

五、选型建议与综合价值

从上述四款设备可以看出，该SMT设备供应商围绕“自动识别NG信号”这一关键需求，针对不同工艺环节（检测设备后端、回流焊AOI后端、速度缓冲工位、信号分流报警工位）分别设计了对应的缓存解决方案：

四款设备均配备PLC控制系统及人机操作界面，并普遍兼容SMEMA接口，便于与生产线上下游设备实现在线联机运行，体现出该供应商在板处理设备领域对自动化集成能力的持续投入。企业在选型时，可结合自身产线的检测节点位置、板材尺寸及缓存数量需求，参照上述技术参数进行匹配，以实现NG信号的自动识别与稳定收板管理。
