高压开关柜内部结构有哪些？一次了解母线室与功能分区

    在高压配电运行中，单柜局部故障波及全柜、运维检修误碰带电部位、故障电弧蔓延扩大事故，是配电场景的典型安全隐患，这类风险往往与柜体内部未做分开的功能隔室直接相关。无分区隔离的柜体，一处回路故障易引燃母线引发全站停电，检修时也缺乏安全防护边界，大幅提升触电、弧光伤害风险。

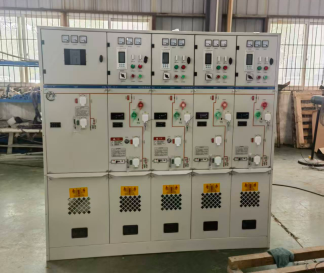

    高压开关柜是成套高压配电设备的重要组成，承担高压电能接收分配、线路分合闸控制、故障保护与运行监测功能，广泛应用于变电站、配电房、工业生产、新能源项目等场景。其内部通常由母线室、断路器室、电缆室及仪表室等功能区域组成，通过隔室划分实现各电气单元分开管理，从结构层面阻隔故障扩散，同时提升运维操作的安全性与便利性。

母线室：承担电能汇集与分配功能

    在高压开关柜内部，母线室主要用于安装母线系统，是电能传输和分配的重要区域。通过母线连接，不同开关设备之间形成电气联系，使电能按照系统设计要求进行传输。母线室在设计过程中，需要充分考虑绝缘距离、安全防护以及运行环境等因素。合理的空间布局既能够满足设备运行需求，也方便后续检查和维护。

    不同类型的高压开关柜，在母线结构和布置方式上会存在一定差异。例如，空气绝缘高压开关柜主要依靠空气实现绝缘，而气体绝缘高压开关柜则采用气体作为绝缘介质，适用于不同空间条件和运行环境的项目需求。

断路器室：实现线路控制与故障保护

    断路器室是高压开关柜的重要功能区域，主要用于安装断路器等开关元件。在设备运行过程中，通过断路器的分合操作，可以实现线路的接通和断开，同时配合保护装置完成异常情况下的故障隔离。

    当线路出现过载、短路等异常时，断路器可根据保护指令迅速动作，避免设备烧毁与事故扩大。部分移开式柜型(如KYN28A-12铠装移开式开关柜)采用手车式断路器结构，可通过移动手车实现可靠隔离，提升检修作业的安全性与便捷性。随着配电系统智能化发展，高压开关柜也逐渐结合智能仪表、温湿度监测以及远程通讯等功能，实现运行数据采集，为设备状态分析和运维管理提供参考。

电缆室：连接外部线路的重要区域

    电缆室是高压开关柜与外部供电线路的连接枢纽，用于电缆敷设、接线及相关附件安装。

    电缆室需预留充足操作空间，满足电缆布线、接线校验与日常维护需求;同时需根据项目环境匹配防护等级，兼顾防潮、防尘性能。针对潮湿、多尘等复杂环境，优化的电缆室结构可有效阻隔外界不利因素，保障设备长期稳定运行。

功能分区设计，筑牢安全与运维双重保障

    除了母线室、断路器室和电缆室外，高压开关柜内部还可能设置仪表室等区域，用于安装测量、控制以及保护相关元件。通过不同隔室之间的合理划分，高压开关柜能够实现电气功能分区管理，使母线、断路器、电缆以及控制元件之间保持相对距离。部分设备还会设置泄压通道，在设备异常情况下为压力释放提供条件，提高运行安全性。合理的内部结构设计，会影响设备安装和空间利用，也关系到后期检修效率。清晰的功能分区能够帮助运维人员快速定位设备状态，减少维护过程中的操作难度。

合理选择高压开关柜，提升配电系统运行可靠性

    除三室之外，高压开关柜通常还设置仪表室，用于安装测量、控制与保护元件。各功能隔室通过金属隔板单独分隔，既保持电气安全距离，也实现故障物理隔离;部分柜型还配套专属泄压通道，故障时可定向释放内部压力，避免柜体爆裂造成次生伤害。

清晰的功能分区能够帮助运维人员快速定位故障点位，降低操作难度;每个隔室也支持单区域检修，缩小停电影响范围，全方面提升运行与维护效率。
