安全光幕干货分享｜松下 SF2C 超薄安全光幕

前言

松下SF2C的超薄机身、简易布线、集成指示灯、统一安全参数、齐全合规资质等几大优势，无疑是狭小框架自动化设备的出色防护选择。上海育展手握稳定的松下原厂供货渠道，光栅、配套辅材、技术支持、认证资料一站式配齐，不管是需要新机研发还是老旧设备的改造，育展都能给到贴合现场工况的落地方案。

一、产品合规资质

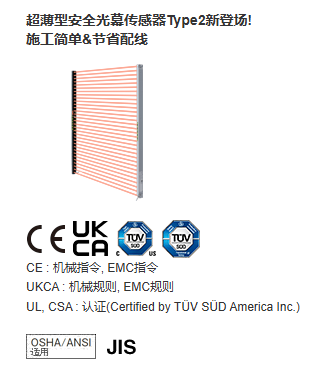

我们明白在自动化设备交付过程中，对于出口审厂环节，安全器件的合规认证是不可缺少的材料；松下SF2C超薄安全光幕的定位为Type2防护等级，能够充分满足PLc、SIL1安全指标，对应IEC 61496、ISO 13849、IEC 61508通用工业规范。SF2C的整机取得CE、UKCA、UL、CSA多项认证，全部检测流程由TÜV SÜD机构完成，适配国内设备改造与海外整机出货两类场景。

二、轻薄机身结构，适配紧凑型设备安装工况

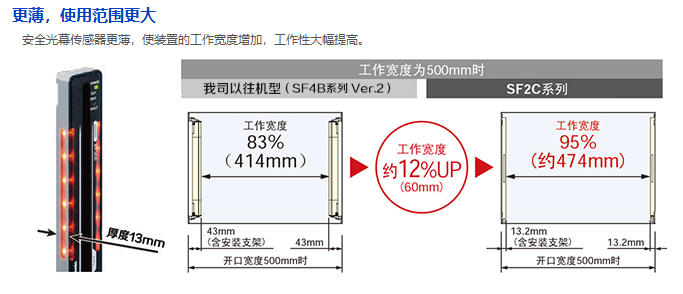

松下SF2C的本体厚度控制在13.2mm，搭配标准支架后整体占用宽度132mm，和传统铝壳Type4光幕43mm支架宽度对比，设备内部可用空间会出现明显变化；以500mm开口工位举例，传统光幕可利用作业区间约414mm，SF2C可拓展至474mm，作业空间提升幅度约12%，狭小装配工位内操作人员活动区间更为宽裕。

该光幕传感器的整机外壳选用聚碳酸酯合金材质，配套SUS304不锈钢支架、SUSXM7紧固螺钉，整套金属配件不易出现锈蚀，适配锂电电芯生产、食品加工这类对材质洁净度有要求的产线。此外，树脂壳体相较老式铝制光幕，整体重量缩减约45%，线缆重量不纳入对比范围，既能缓解设备机架的承载压力，设备整机装箱、海外运输阶段，整体载重也能得到小幅优化。SF2C的壳体还通过特殊工艺实现IP67防护等级，即使在车间少量喷淋、粉尘堆积环境下，根本无需额外加装防护外罩，还可以减少辅材采购与装配工序。SF2C设备出厂预装标准安装支架，到货后不用额外采购固定配件，装配人员可直接对位锁紧，缩短设备组装周期。

三、统一响应参数，降低机械设计测算工作量

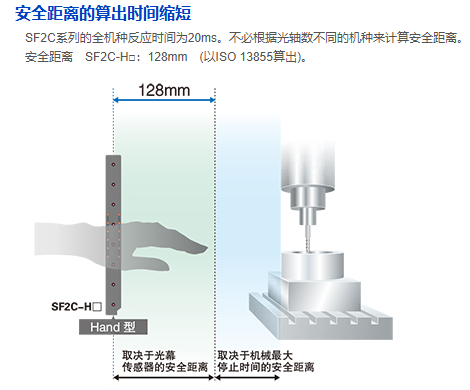

SF2C全系列机型统一维持20ms关断响应时长，数值不会随光轴数量变化，设备图纸设计阶段，工程师不用针对不同光轴规格单独核算安全距离，简化前期设计流程。按照ISO 13855标准测算，手部防护款SF2C-H系列基础安全距离为128mm，设备结构设计时可统一沿用该数值，不用随光幕型号反复修正安装位置。

四、光同步布线设计，压缩现场接线人力投入

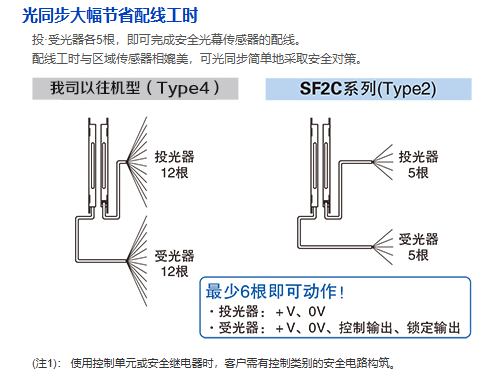

老式的Type4光幕投光、受光单元各自需要12根线缆完成接线，批量设备在装配时的布线工序繁琐，人力投入偏高。而松下SF2C采用的是，光同步传输方案，投光、受光单元分别只有配置5根接线，基础运转状态下至少6根线路即可完成对接，布线工作量和区域传感器处于相近水平。SF2C的线缆定义划分清晰，投光单元包含供电正极、0V负极，受光单元增设控制输出、锁定输出两组线路，接线标识区分直观，普通电工对照手册就能完成接线操作。该产品检测距离3m区间内，投光部有效开口角控制在±5°以内，对比Type4光幕±2.5°的开口角度，安装对位时容错范围更大，现场校准光轴的耗时可以缩短，单人也能快速完成投受光对齐调试。

五、集成式指示灯设计，简化整机外部配件布局

SF2C的光幕主体三面搭载LED指示灯，支持外部信号输入实现常亮、闪烁切换，设备厂商不用额外加装单独的工作指示灯，整机外观布局会更加简洁。实际使用分为两类场景，设备正常运转时指示灯常亮，人员伸入遮挡光轴、触发急停后灯光切换状态，工位运行状态一目了然；设备出现局部光轴异常时，故障对应区域指示灯持续闪烁，运维人员可以快速定位故障点位，不用整段排查光幕全长。该传感器自带自诊断功能，通电瞬间与测试输入切换时会自动完成内部检测，识别故障后直接进入锁定状态，切断输出信号，规避异常工况带来的安全隐患。面板预留测试输入线路，电工可通过接线切换强制启停输出，日常设备点检流程变得简单。

六、材质适配细分行业，上海育展落地场景参考

整机树脂外壳搭配不锈钢配件的组合，在锂电、食品加工行业具备适配优势，不会出现金属碎屑掉落污染物料的情况，符合两类行业洁净生产要求。除上述场景外，小型冲压工位、3C零部件装配、仓储自动分拣设备，都可以选用SF2C做区域安全防护。上海育展常年对接各类自动化设备厂商，针对不同行业能够给出差异化的落地建议，从前期选型核对、图纸尺寸确认，到现场接线指导、故障排查，育展均可提供连贯的技术支持，适配批量设备制造与单机改造两类客户需求。欢迎联系育展销售团队杨经理17751421510。
