水质监测设备的光学方案选择——全光谱集成模组与分立方案的工程

水质监测设备的光学方案选择——全光谱集成模组与分立方案的工程化对比

在水质监测设备的研发过程中，光学探测方案的选择直接影响整机的性能边界与开发周期。

无论是服务于固定站点的在线分析仪，还是用于野外应急的便携设备，或是实验室内的多参数质控仪器，其检测精度、可靠性及可维护性，都在很大程度上依赖于底层光路设计。

近年来，随着微型光谱仪技术的逐步成熟，一种将宽带光源、比色池与光谱探测器进行一体化集成的模组化方案，正在进入越来越多设备厂商的视野。本文从工程化落地的角度，梳理当前主流的几种光学方案，并探讨集成光谱模组在实际应用中的可行性及其适用边界。

一、三种传统光学方案的应用局限

在现行国标与行标体系下，分光光度法仍是很关键的法定检测方法。与之对应的光电探测方案，大致可归为以下三类。

1. 单色LED + 单路PD方案

● 光路原理：单固定波长LED搭配单路PD，单光路只支持单一指标检测

● 适配产品：低成本简易单参数在线监测仪、现场快速比色计

● 主要优势：元器件成本低，整机体积小

● 主要局限：在实际水样测试中，只能获取单一波长信息，无法有效区分目标物质吸收与水体浊度、色度带来的背景干扰，测量误差偏大。若需拓展检测项目，只能通过叠加多个单独光路实现，设备内部结构会迅速复杂化。

2. 多LED阵列 + 多路并行PD方案

● 光路原理：多组固定波长LED搭配单独PD通道，可同步采集预设有限波长数据

● 适配产品：中低端多参数在线水质分析仪

● 主要优势：无需运动部件，可同步测量多项常规指标

● 主要局限：波长通道在硬件层面即已固定，新增指标无法通过软件升级实现，需重新设计硬件。此外，多路光路之间的杂散光串扰较为突出，在低浓度样本检测中，信噪比往往难以满足质控要求。

3. 宽带光源 + 机械单色仪 + PMT方案

● 光路原理：氘灯、钨灯或二者一体的宽带光源 + 电机驱动光栅 + 光电倍增管，逐波长扫描获取光谱

● 适配产品：实验室台式分光光度计、第三方检测机构仲裁设备

● 主要优势：检测精度高、波长连续可调，覆盖全波段检测需求

● 主要局限：内置电机和精密运动部件导致整机体积偏大，难以嵌入在线或便携设备；长期运行中机械磨损与光源衰减带来的运维成本也相对较高，不太适合大规模在线监测站点的批量部署。

二、集成光谱模组的基本架构与工作原理

针对上述三类方案各自存在的局限，集成光谱模组提供了一种不同的设计思路。

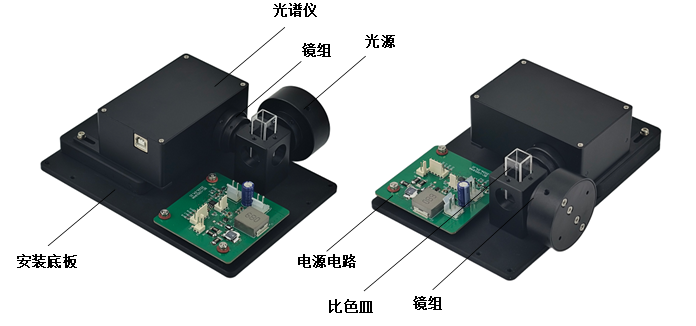

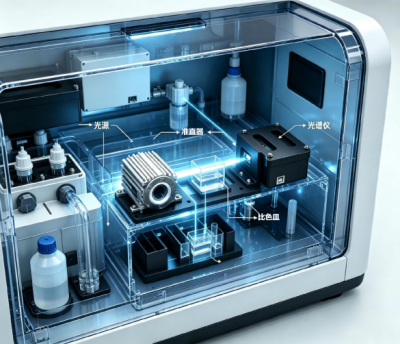

其关键原理仍遵循朗伯-比尔定律（A = ε·b·c），但在硬件实现上，将宽带光源、准直光路、比色皿槽与微型光谱仪（CMOS/CCD阵列探测器）进行了同轴一体化封装。整套模组作为一个完整的光学组件交付给设备厂商，无需自行搭配分立光学件，也无需进行复杂的光路调校。

这种架构带来的一个直接变化是：模组可以在毫秒级时间内完成全波段（典型覆盖范围200nm-800nm）光谱的同步采集。这意味着，所有基于分光光度法的国标检测项目——包括COD、氨氮、总氮、总磷、六价铬、重金属离子等——均可通过同一套硬件完成检测，无需针对每个指标单独配置光路。

同时，全波段光谱数据也为软件层面的浊度、色度背景校正提供了原始数据支撑，这是单波长或有限波长方案在物理上难以实现的。

在荧光检测模式下，模组可适配90°侧向分光光路，用于石油类、多环芳烃等超痕量有机污染物的定量分析，其荧光强度与浓度的关系遵循 F = K·φ·I₀·b·c 的线性模型，检测限可低至痕量级别。

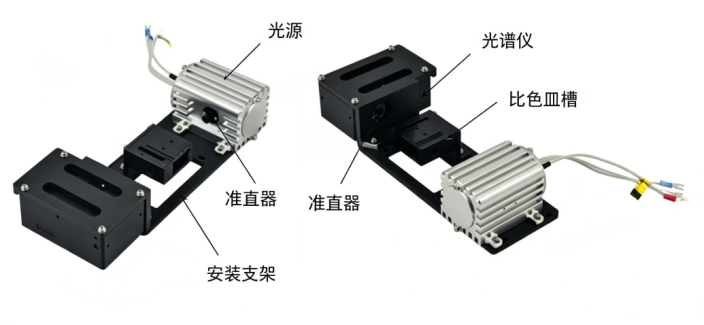

主要关联配置如下：

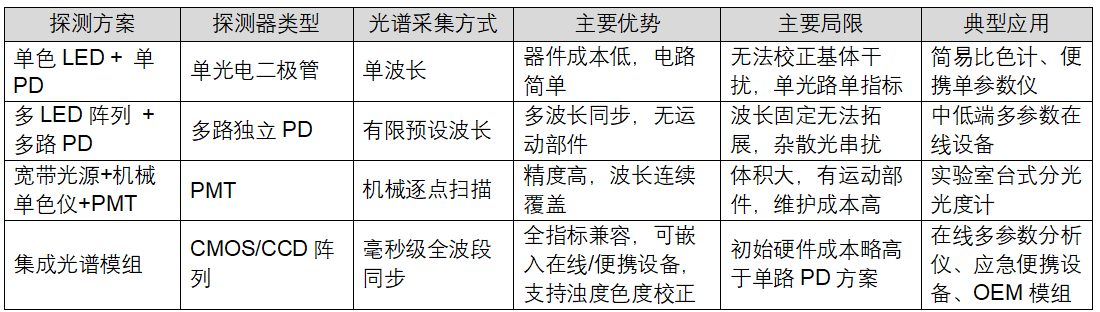

三、四种方案的综合对比

需要说明的是，集成光谱模组的成本结构主要集中于微型光谱仪和宽带光源组件，其初期投入高于单LED方案，但考虑到其覆盖的检测指标数量和整机研发周期的缩短，在综合成本层面具有自身的特点和优势。

四、模组化方案在工程化落地中的定制考量

对于设备厂商而言，选择集成光谱模组并不意味着一成不变的标准化采购。不同检测对象对光源波段、光程长度、光路构型有不同要求，模组方案同样需要针对具体应用进行适配。

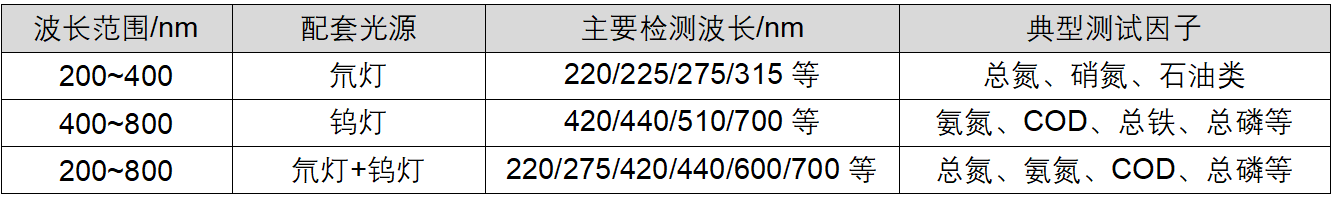

光源选型方面：紫外区指标（总氮、硝氮等）需匹配氘灯或特定波段的紫外LED光源；可见区指标（氨氮、COD、总磷等）则适配钨灯；荧光检测需要窄带紫外激发光源，并配套相应的散热设计以保证长时间工作的光输出稳定性。

光路构型方面：对于消解后浊度较高的水样，可配置消杂光比色槽以减少散射光干扰；对于痕量检测场景，可通过调整聚光透镜曲率来提升光能利用效率；荧光检测则需采用90°侧向分光光路以规避透射光的影响。

光谱仪波段方面：可根据实际检测指标所需的特征吸收波长范围，在200nm-800nm区间内选择比较好的探测器响应波段，在波长分辨率与能量转换效率之间取得平衡。

这些定制工作需要在模组层面完成，而非由设备厂商在整机装配过程中自行解决。模组供应商若能提供完整的光学设计与验证服务，将有效降低设备厂商的研发门槛与试错成本。

五、适用场景与研发协同价值

从当前的实际应用情况来看，集成光谱模组已具备在以下三类设备中工程化落地的条件：

● 固定站点全自动在线水质分析仪：模组化设计减少了内部分立器件数量，简化了整机装配流程，对长期运行的稳定性有一定改善；

● 野外应急便携水质检测设备：无运动部件、毫秒级响应速度，使设备在震动和温度变化环境下仍能保持可用状态；

● 实验室多参数一体化检测仪器：一套硬件覆盖多种指标，简化了实验室设备的操作流程与维护工作。

对于设备研发团队而言，采用模组化光学方案，意味着可以将光学设计和调试工作整体前置到模组供应商端，自身的研发资源可以更多地聚焦于信号处理、算法模型、整机结构与用户交互等上层环节。这种分工方式对缩短产品开发周期、降低硬件试产风险，具有一定实际意义。

结语

集成光谱模组为水质设备升级提供了新的选项。

全光谱检测技术在水质监测领域的应用，本质上是一个工程化逐步深入的过程。集成光谱模组作为其中的一种实现路径，其价值并非“替代”某一既有方案，而是在面对多参数检测、现场应用、长期运维等复合需求时，为设备厂商提供了一条兼顾性能与工程效率的技术路线。

至于这一方案是否适用于具体的产品规划，仍需结合目标检测指标、使用环境、成本预算等实际因素综合评估。我们欢迎研发团队就具体需求进行深入探讨与技术验证。

如果您对该方案在具体设备上的适配性有兴趣，欢迎联系交流，我们可以提供详细的技术规格书与定制化设计评估。
