声形可视：FOTRIC AC53手持声像仪测评

在工业现场，气体泄漏、真空泄漏、轴承磨损、电气放电、气动阀门老化等隐蔽故障，是设备运维人员长期面临的难题。这类故障往往伴随超出人耳感知范围（20Hz至20kHz）的高频超声波信号（>20kHz）产生，传统听诊器或麦克风难以捕捉此类信号，导致故障发现存在延迟，排查过程依赖操作人员的经验积累，缺乏可视化证据支撑，且相关数据无法记录与导出。围绕这一行业痛点，FOTRIC以“Sense the Digital Future”为方向，将声学成像技术引入工业检测场景，推出了FOTRIC AC53手持声像仪，通过“声形现形”的方式，让不可听的高频声源实时叠加至实景画面，帮助隐蔽故障实现从“听不见”到“一眼明白”的转变。

一、技术原理：让高频声源“看得见”

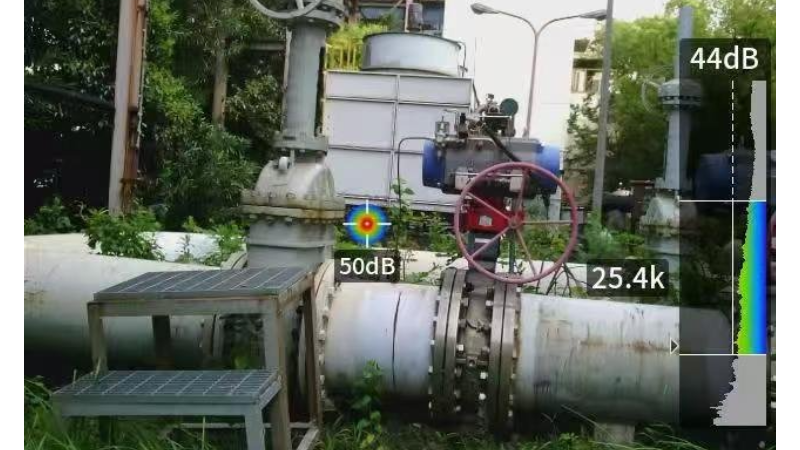

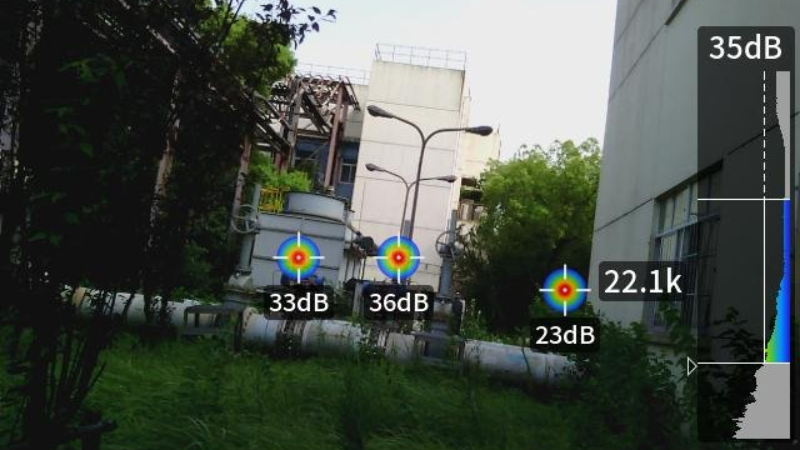

FOTRIC AC53手持声像仪的检测能力，建立在声学检测与成像技术基础上。设备搭载64个MEMS数字麦克风，可同步采集多个声源的声音信号，并通过波束成形算法聚焦特定方向的声源、过滤环境噪音，将声学图像叠加至实景画面中呈现。在高频超声捕捉方面，其定位频率范围覆盖2k~100kHz，能够检测人类听觉范围外的高频超声波信号，这正是应对上述行业痛点的关键所在。配合低延迟渲染引擎，设备可实现近乎即时的响应，适用于连续检测场景。

二、技术参数：定位能力的量化呈现

从技术参数来看，FOTRIC AC53的声像图视场角（FOV）为58°×45°，声音采样率达到200kHz，声学刷新率为15Hz，工作距离覆盖0.3~60m。在声压灵敏度方面，设备可检出0.01升/分钟@0.1MPa，1.5m，φ30μm小孔、0.025升/分钟@0.3MPa，3.5m，φ30μm小孔，以及0.045升/分钟@0.3MPa，4.5m，φ40μm小孔等量级的微小泄漏信号，为泄漏检测提供了较为细致的量化依据。

设备配备3.5吋，640×480像素、采用大猩猩防爆盖板的IPS LCD触摸显示屏，并搭载500万像素工业级数码相机，支持单帧拍摄声像图并以jpg格式导出，便于报告存档、团队协作及后续复核，也回应了传统检测方式中数据难以记录与导出的局限。设备还配有LED照明灯，支持手电筒照明和闪光灯模式，以及USB Type-C接口（符合USB 3.0/2.0规范），方便数据传输。电池方面采用3.6V，5000mAh可充电锂电池，可现场更换，连续工作时间≥3小时（实际使用时间取决于当时的环境和使用情况）。

三、可靠性与认证：适应工业现场环境

考虑到工业现场环境的复杂性，FOTRIC AC53在可靠性设计上执行了多项标准：安全标准符合GB 4793.1/EN 61010-1，电磁兼容性符合GB/T 18268.1/EN IEC 61326-1，防护等级达到IP54（GB/T 4208/IEC 60529），并设计为2m抗跌落，抗冲击达到25g（GB/T 2423.5/IEC 60068-2-27），抗振动达到2g（GB/T 2423.10/IEC 60068-2-6），同时符合RoHS指令。这些认证与设计参数，为设备在户外巡检、频繁出差等场景下的稳定运行提供了支撑。

四、应用场景：覆盖多类隐蔽故障

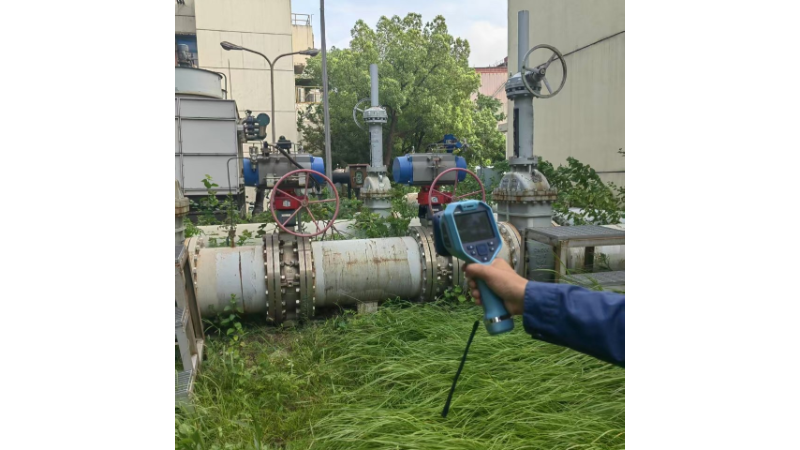

从应用场景来看，FOTRIC AC53可用于压缩空气系统泄漏检测——气体泄漏产生的高频湍流噪音可被快速识别，进而定位管道中的微小泄漏点；也可用于真空系统泄漏检测，捕捉人耳无法听见的真空系统微弱泄漏声，实现无需接触、无损设备的快速定位；在设备运行时的接头松动振动检测中，可识别螺丝松动产生的异常高频噪音，实时可视化并定位问题，无需停机操作；在气动阀门泄漏检测场景中，能够捕捉阀体和管件因老化产生的高频泄漏噪音，通过可视化定位锁定泄漏源。

五、检测方式对比：从经验依赖到快速识别

与依赖操作人员经验的传统检测方式相比，FOTRIC AC53在检测速度上可实现数秒内完成泄漏源识别，减少逐点排查和停机等待时间；在可视化效果上，声源位置以声像图形式实时呈现，操作人员无需依赖经验即可锁定故障位置；在数据记录方面，支持图像导出，便于留存与复核；操作层面也更为便捷，无需专业技术人员即可完成检测，这一点对于人手有限的运维团队而言具有实际意义。

六、配置与服务：面向长期使用的细节设计

FOTRIC AC53的标准配置包括主机、可充电锂电池、座充、电源适配器、USB Type-C至USB接口线缆、32G TF卡、腰扣、快速入门指南、装箱单及硬质便携箱。产品配置中，耐用硬质手提箱和便携软包采用工业级抗震设计，配合定制模压内部结构，适用于频繁出差或户外巡检场景；标准配置的两节3.6V/5000mAh锂电池单节续航≥3小时，提升全天候巡检能力；腰带挂扣可将设备固定在腰带或工具包上，降低意外跌落风险；设备还提供AC53专属的1.5年延长保修服务；此外，热像与声像产品线实现电池通用，一定程度上简化了现场设备管理。

整体来看，FOTRIC AC53手持声像仪围绕工业现场隐蔽故障检测这一行业痛点，通过声学成像技术将高频超声信号转化为可视化图像，在检测速度、可视化效果、定位能力及数据留存方面提供了较为完整的解决方案，为设备运维人员的日常巡检工作提供了实用参考工具。
