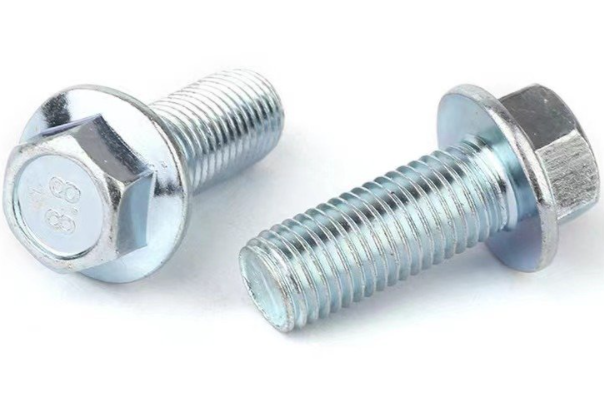

法兰螺栓也称带盘螺栓、法兰面螺栓，***用于机械设备、管道法兰、汽车底盘、重工装备连接场景。和普通外六角螺栓不同，法兰螺栓自带一体垫片盘面，尺寸判定方式有专属规范。很多人现场测量时常看错长度、直径，导致采购匹配错误、装配孔位不符。掌握正确的尺寸查看与测量方法，可快速精细识别法兰螺栓规格。

一、法兰螺栓规格通用读法

法兰螺栓标准规格格式为「M直径×长度」，例如M10×40、M12×50，读数简单直观。其中M**公制粗牙螺纹，数字为螺纹公称直径，后面数字为螺杆有效长度。法兰螺栓默认是粗牙螺纹，无需额外标注螺距，细牙款式才需单独标注，现场常规工况基本均为标准粗牙规格。

二、**尺寸正确测量方法

首先测量螺纹直径，用卡尺卡在螺纹牙外径，实测数值接近标准值即可判定规格，如实测9.7–9.9mm为M10、11.7–11.9mm为M12，适配工业通用公差。其次是长度测量，这是**容易出错的环节，法兰螺栓长度只量螺杆、不含法兰盘头部，从法兰盘底面量到螺杆末端，和普通六角螺栓测量标准一致。

另外需要核对法兰盘外径与厚度，不同厂家同款规格盘面尺寸略有差异，但不影响装配，**以螺纹直径和螺杆长度为准。如需精细匹配法兰孔位，可搭配螺纹规校验螺距，避免粗细牙混淆导致装配失败。

三、现场快速区分与选型要点

法兰螺栓分为普通法兰螺栓、高强度法兰螺栓，常见8.8级、10.9级，查看尺寸的同时可结合头部标识判断强度等级。无等级标识多为普通碳钢法兰螺栓，适配轻型固定；带8.8、10.9钢印为高强款，适配重载、震动、法兰密封连接场景。同时要区分平盘、防滑齿盘款式，齿面法兰螺栓防滑锁紧效果更强，适合防松工况。

四、常见测量误区规避

很多施工人员误将法兰盘厚度计入总长，导致采购螺栓偏短无法装配；或直接测量牙顶最大外径判定规格，忽略公差误差。同时严禁混用粗细牙规格，细微螺距差异会直接造成锁死、滑丝。测量时保证卡尺归零、贴合平整，单次测量后二次复核，确保规格准确。

总结

查看法兰螺栓尺寸，**认准螺纹直径与螺杆有效长度，盘面尺寸*作辅助参考。现场通过卡尺实测、螺纹规复核，即可快速判定M数与规格。同时结合强度钢印、盘面款式选型，规避测量误区，能有效保障螺栓与设备法兰完美适配，满足各类工况装配需求。
