上海育展×松下PM-25/45/65系列——带您选型不迷路

前言

在3C电子、锂电池、半导体、包装机械、精密工装等自动化领域中，微型U型光电一直是不可缺少的基础元器件。市面上同规格微型光电产品参数参差不齐，在防护、电路保护、检测稳定性存在明显差距。当采购选错型号时，就会造成设备频繁停机、元器件批量损耗、工装二次加工增加成本。多年来，松下PM-25/45/65 U型微型光电一直是采购频次较高的传感器品类，以下，育展将结合自身上千套落地设备的实操经验，为大家说明松下U型微型光电传感器的硬件优势、参数规格、应用场景及运维等要点，助力各位避开选型误区，找准匹配适配型号。

一、松下PM全系列的主要优势

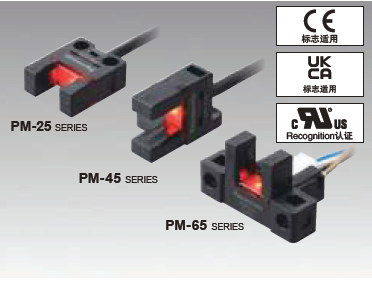

松下PM-25、PM-45、PM-65三款U型微型光电共享统一关键的研发设计，区别于市面多数只有搭载单一的防护、简化电路的同类产品，从配线容错、环境耐受、检测精度、调试便捷、抗震动冲击五大维度，提升工业现场的使用体验，也是育展众多客户长期复购的关键原因。

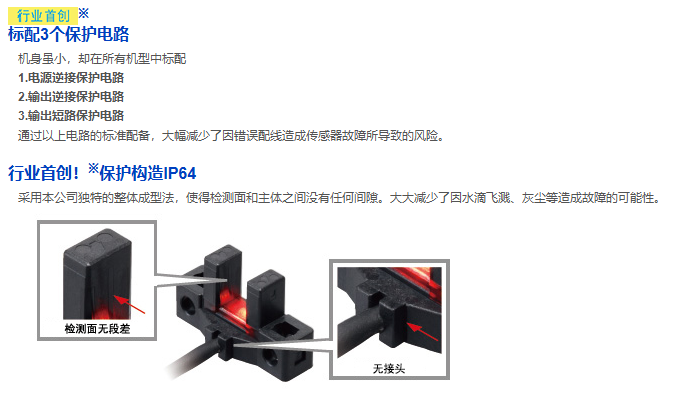

（一）三重内置保护电路，大幅降低配线失误损耗

市面上平价微型光电大多只搭载输出短路单一防护，新手电工在接线时，极易因正负极接反、输出线路短接直接烧毁传感器，长期采购耗材成本居高不下。而松下PM全系列在出厂时，统一搭载三类单独保护电路，其作用就是电源逆接的保护、输出逆接保护、输出短路的保护，形成多层电路防护屏障。在车间现场配线时，即便出现电源正负极颠倒、两路输出线互相触碰短接，PM全系列传感器的内部电路会自动阻断电流，不会造成元件烧毁；工位周边布置电磁阀、小型电机、接触器等易产生电压浪涌的元器件时，内置齐纳二极管可吸收瞬时的高压脉冲，可以规避浪涌所带来的信号误触发、内部芯片损伤。还有，PM全系列单路输出的承载电流上限是50mA，NPN、PNP两类型号剩余电压控制在2V（50mA负载）、1V（16mA负载）以内，适配绝大多数PLC数字输入端口，无需额外增加信号中继转换。

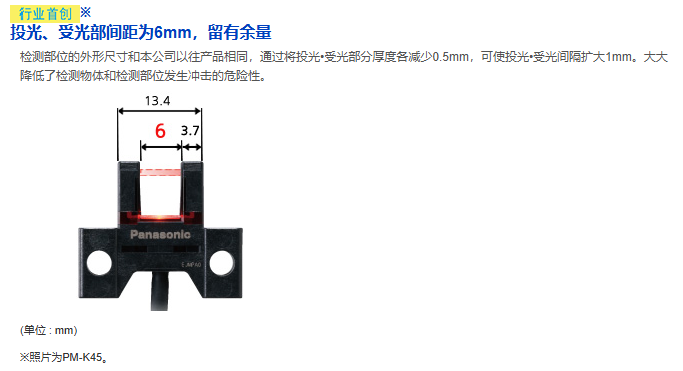

（二）加宽6mm标准通光槽，可以减少工件物理磕碰损坏

PM全系列传感器的投光、受光腔体固定间距统一为6mm，对比前代旧款产品，投受光两侧壳体厚度各缩减0.5mm，U型槽内部有效的通行空间拓宽，传送托板、金属检测挡板、旋转盘缝隙经过光束通道时，轻微左右偏移不会直接撞击传感器外壳，降低物理破损概率。PM全系列的机身正面、侧面印刷了清晰光轴的上下边界标识，在调试阶段就无需反复挪动工件测试光束位置；从前后、左右两个视角都能直观确认光束的区间，快速完成工件高度的微调；PM全系列内置大尺寸的橙色动作指示灯，入光状态时会自动常亮，指示灯能够多角度可视，在封闭的暗箱或是狭小的腔体内部，就无需额外加装照明设备，当运维人员在排查信号通断时，效率也可以明显提升。

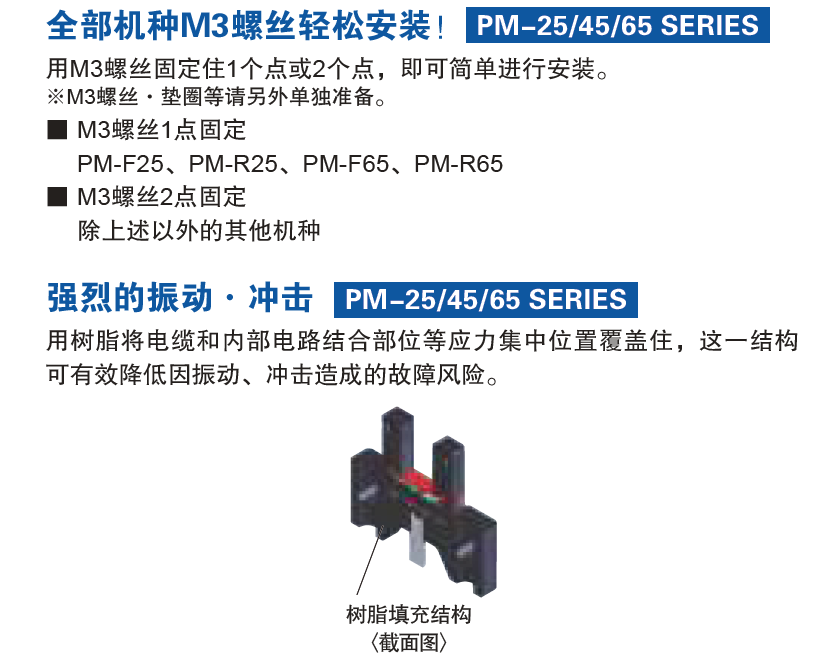

（三）一体密封+树脂缓冲结构，耐受复杂车间工况

PM-25、PM-45采用松下自研发的整体成型工艺，检测透光面、机身外壳、线缆衔接处无拼接缝隙，防护等级达IP64，可抵御车间飞溅水雾、漂浮粉尘堆积，注塑、输送、锂电池装配等多尘多水汽工位均可稳定使用；PM-65为连接器内置结构，防护等级IP40，适配无尘的电控腔体或干燥的装配车间，就不建议在喷淋的场景使用。

（四）统一稳定检测参数，微小物料识别无漏检

三款产品的检测基础参数完全统一，可稳定的识别到至小的0.8mm×1.2mm不透明薄片，电子微小端子、塑胶薄片、分度盘窄缝等微型工件均可可靠检出；检测迟滞数值低于0.05mm，重复定位误差控制在0.01mm以内，高速运动工位不会出现信号断续、检测不稳定问题。响应速度分为两档，工件遮光阻断光束响应时间≤80μs，工件离开、光束恢复入光状态响应时间≤20μs，支持上限为3kHz的检测频率。即使在高速转盘、快速物料输送、高速包装计数等场景也不会丢失检测信号，充分满足高精度、高节拍的自动化设备使用需求。

（五）双路单独输出，一台传感器实现两组信号采集

PM全系列传感器配备两路单独的输出信号，黑色导线对应入光导通（光束无遮挡时输出信号），白色导线对应遮光导通（工件遮挡光束时输出信号），两路信号完全各自发展，无需加装信号分配模块，单只传感器可同步采集设备原点、超限限位两组点位信号，精简设备布线数量、降低元器件采购成本。

二、PM三大系列产品差异化详解，按需选型

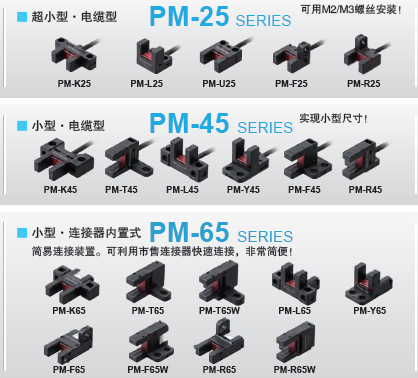

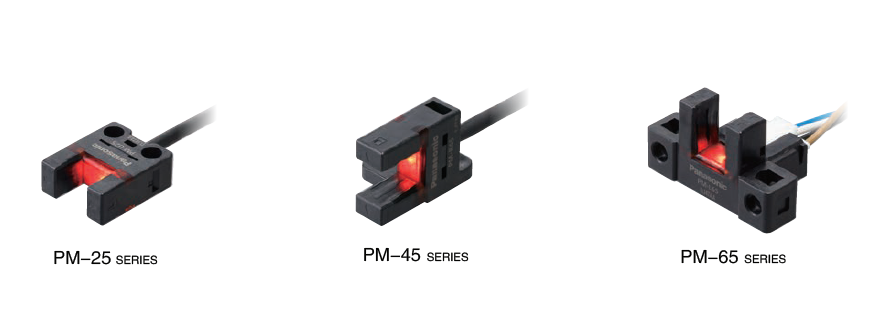

松下PM产品线是按照机身尺寸、出线结构分为PM-25超小型电缆型、PM-45标准电缆替换型、PM-65连接器插拔型三大子系列，外形分为K/T/L/Y/F/R六种安装款式，适配垂直、侧面、底面各类设备安装基面，下面分系列详细区分适配场景、型号后缀含义、安装规格。

（一）PM-25系列：超小型一体式电缆款

PM-25是三款里机身尺寸较小的型号，命名为超小型电缆型，适配设备内部安装空间不足15mm的微型检测治具、小型气缸原点定位、桌面式的精密检测设备，是手机零部件、微型五金加工设备主力选用型号。

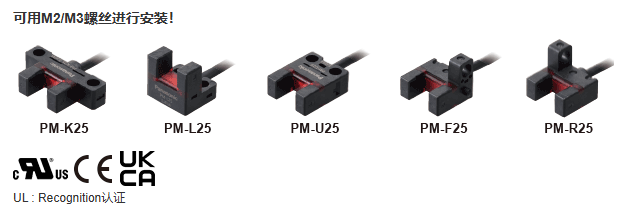

1. 安装规格：同时支持M2、M3两种规格螺丝固定，M2螺丝紧固扭矩0.15N·m，搭配φ4.3小型平垫圈、弹簧垫圈；M3螺丝紧固扭矩0.5N·m，搭配φ6平垫圈，两种固定方案适配不同厚度工装板材；F、R型号支持单点螺丝固定，其余款式采用两点固定结构，安装灵活。

2. 线缆规格：标准1米4芯PVC橡胶电缆，后缀-C3表示3米加长线缆；后缀-R为耐弯曲线缆版本，线缆材质柔韧性更强，气缸往复摆动、旋转活动机构选用-R款，减少反复弯折断芯；耐弯曲线缆环境温度接近-10℃时柔韧性下降，选型时我们会提前告知客户规避大幅度弯折工况。

3. 外形款式：覆盖K、L、U、F、R五种结构，L型、F型、R型带弯折壳体，适配设备侧面、垂直狭小安装面；K、U型直插式结构，适合设备中间通槽检测工位。

4. 安全资质：PM-25单体符合ISO13849-1:2015类别1、PLc安全标准，搭配类别4、PLe规格的松下SF-C21安全控制器，可搭建类别3、PLd安全控制回路，用于设备腔体门闭合、工件到位辅助安全确认，不可单独作为人身防护安全开关使用。

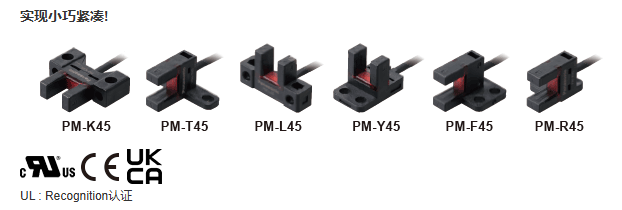

（二）PM-45系列：标准电缆替换款，旧产线改造不踩坑

PM-45机身尺寸适中，同样为一体式橡胶电缆出线结构，线缆长度、耐弯曲版本规格与PM-25通用，主要的优势为安装孔位间距，可以完全匹配松下早年PM-44、PM-54老式光电产品，工厂旧产线升级改造时无需重新铣削、打孔加工工装支架，直接替换原有传感器，大幅节省工装加工工时与物料成本，是存量设备改造项目主流选择。

1. 安装规格：统一采用M3螺丝固定，紧固扭矩0.5N·m，两点安装孔为腰型孔结构，安装后可小幅左右微调传感器位置，调试光束高度更加便捷；外形包含K、T、L、Y、F、R六种款式，覆盖直型、L弯折、T侧装各类安装需求。

2. 防护与工况：IP64一体密封结构，无拼接缝隙，注塑、锂电池模组、输送流水线等粉尘、轻微溅水工位优先推荐；电缆根部树脂填充缓冲，长期流水线震动不易断线。

3. 安全资质：同PM-25一致，满足ISO13849安全标准，可搭配安全控制器构建设备防护回路，多用于EFEM半导体腔体小门闭合检测、自动化载具的限位确认。

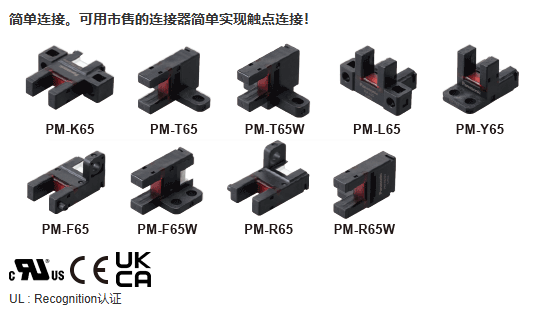

（三）PM-65系列：连接器内置插拔款，批量产线的检修应用

PM-65与前两款电缆式产品结构差异明显，机身无固定出线，自带标准4针连接器接口，需要配套CN-14A系列单独的线缆使用，线缆可选1m/2m/3m/5米常规款、CN-14A-R耐弯曲款，连接器可单独拆卸，设备批量维护、传感器故障更换时无需拆解整条布线，直接拔插连接器完成替换，压缩产线停机时长，大型连续化流水线、多传感器集中布置设备的头选。

1. 兼容后缀：型号带W后缀为老款兼容改款，PM-T65W、PM-F65W、PM-R65W安装尺寸对应松下老旧PM-T64、PM-F54、PM-R54，老旧设备改造无需修改工装；不带W为全新标准安装尺寸，适配新机设计。

2. 防护规格：防护等级IP40，机身无一体防水密封结构，可以适配无尘电控箱或是干燥的装配腔体场景；而喷淋、油雾、大量粉尘工位的工作场景则是不推荐使用，因为水汽容易渗入连接器的针脚造成短路故障。

3. 配套配件：连接器CN-14A、压接端子等配件。育展可一站式配套供货，无需客户多方采购零散配件。

三、PM系列的主流工业落地应用场景

PM系列的使用落地场景，可以说是覆盖了电子、锂电、半导体、包装、精密加工等全行业。

（一）工装托板定位与行程超限限位

传送带搭载金属工装托板持续输送，托侧边加装金属挡板，挡板穿过传感器U型通光槽时可以遮挡光束，遮光输出信号会触发气缸、伺服机构停机；同一轨道前后分别布置两只传感器，靠前识别原点的位置，靠后识别工装超出的行程限位，能够规避工装冲出轨道撞击机械的结构，在3C电子装配、锂电池电芯堆叠线、小型冲压送料设备，常见采用这套方案；面对场景有粉尘或是有轻微油雾较多的工况下，育展会推荐PM-25或PM-45（IP64防护），先选用-R耐弯曲线缆版本适配往复输送机构。

（二）旋转分度机构原点识别

分度转盘、卷料盘、标签分切辊侧边的预留窄缝，转盘匀速转动时，缝隙经过传感器的光束通道，光束恢复入光状态输出原点信号，配合伺服电机完成准确的分度定位，小型绕线机、桌面打印机、薄膜分切设备、锂电池极片卷绕机大量使用。桌面小型紧凑设备内部空间有限，可以先选用PM-25超小型系列；大型连续卷绕流水线，检修频次高，选用PM-65的连接器款，方便快速更换传感器。

（三）工件到位的安全辅助确认

PM-25、PM-45可以满足ISO13849类别1安全规范，搭配松下SF-C21的安全控制器，可搭建PLd等级安全回路，多用于半导体EFEM设备腔体小门闭合检测、自动化机器人的防护门到位确认，避免腔体门未关闭时，机器人弹出碰撞工件、操作人员；此处需要重点说明，该传感器只可作为设备间接防护检测元件，不可单独用作人身安全防护开关。

（四）微小物料有无分拣检测

塑胶小件、微型五金端子、电子贴片输送通道的内部布置传感器，物料经过U型槽阻断光束，遮光信号传输至PLC，配合气动剔除机构分拣缺料、漏装不良品；半导体狭小真空腔体内部空间受限，只能容纳微型U型光电，PM-25超小型是半导体配套设备的标配元器件。在无尘干燥的腔体环境中，可选用PM-65连接器款，便于设备后期维护拆装。

四、上海育展配套全流程服务

作为松下正规授权的服务商，上海育展不局限于元器件的现货供货，可以针对松下PM全系列提供从前期选型、图纸方案、配套配件、售后故障排查完整配套服务

（一）全型号原装现货稳定储备

PM-25、PM-45标准1m、3m电缆款、-R耐弯曲款常备现货；PM-65传感器本体、CN-14A全长度连接器线缆、W兼容改款库存充足，常规型号客户下单当日安排出库发货；特殊定制加长线缆、批量PNP型号同步对接松下原厂排产，头时间同步准确交期，不耽误设备整机组装进度。所有产品均为松下全新原装现货，附带原厂包装、产品认证标识，支持批量验货核验。

（二）一站式配套配件供应

M2规格MS-M2安装螺丝组件、M3螺丝、弹簧平垫圈、CN-14A连接器外壳、压接触头、专属的压接工具均可同步配套采购，无需客户拆分多家商家采购零散配件，节省采购沟通成本；同步提供产品CE、UKCA、UL/cUL、ISO13849全套认证资料，设备出口、项目验收可直接使用。

（三）原厂质保与故障协助排查

育展技术团队可以支持远程的协助排查接线、供电、安装、干扰四大类常见问题，多数现场故障线上即可解决；经检测确认产品本体质量问题，协助客户走松下正规的售后调换流程，省去客户单独对接品牌售后的繁琐流程，大幅缩短故障处理周期。

五、结语

松下PM-25/45/65 U型微型光电凭借三重内置保护、IP64密封防护、6mm加宽通光槽、稳定高速检测、双路的单独输出、多外形安装款式六大主要的特性，覆盖微型精密治具、旧设备改造、批量流水线检修的全场景点位检测需求，适配电子、锂电、半导体、包装机械绝大多数自动化设备狭小工位检测工况，产品可靠性、现场适配能力经过十多年市场落地验证，是工控微型光电品类成熟稳定的主流选择。上海育展深耕松下工控行业十余年，依托完整的现货库存、经验丰富的专职技术团队、覆盖售前选型-售中配套-售后故障处理的全链条服务，持续为各地的自动化设备厂商、工厂产线改造项目提供适配、省心的元器件配套解决方案。无论设备整机厂的大批量配套采购，还是工厂零散产线改造的小批量拿货，育展都能结合真实的设备工况给出贴合落地的选型方案，避开尺寸选错、防护不匹配、配线故障、检修繁琐等各类选型问题，真正实现选型不迷路不踩坑。
