发酵自动化产线中在线生物传感分析仪的三个应用支点

  发酵车间的自动化程度在不断提升。温度自动调节、pH自动控制、搅拌转速自动调整——这些环节的自动化已经比较成熟。但有一个环节很长时间里都停留在“半自动”状态：底物浓度的检测与反馈。

  为什么是半自动?因为温度、pH这些参数通过电极就能实时获取信号，而葡萄糖、甘油、乳酸这些生化指标的检测需要取样、加试剂、反应、读数，流程复杂得多。操作人员仍然需要定时取样、送到实验室分析、拿到结果后再手动调整补料。整个流程中，检测是离线进行的，补料是手动完成的，自动化产线在底物控制这个环节上存在断点。

  在线生物传感分析仪要解决的，正是这个断点。

  在自动化产线中，在线设备具体扮演什么角色

  上海希诺尔智能装备有限公司的S1系列在线生物传感分析仪，从功能上可以拆解为三个模块，分别对应自动化产线中的三个需求：

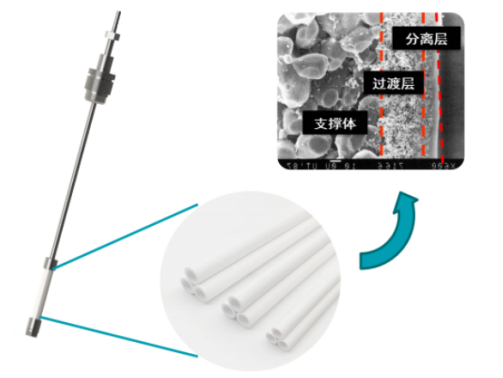

  1、自动取样。设备配备陶瓷膜取样器(平均孔径200纳米，氧化铝/氧化锆材质)，可直接安装于发酵罐取样口。取样器可截留菌体、细菌、酵母等固体成分，实现固液分离后的清液取样，单次取样量不超过5毫升。取样器可耐受蒸汽灭菌，满足发酵过程的无菌操作要求。操作人员不需要手动打开取样阀、不需要接样、不需要送到实验室——取样由设备按设定频率自动完成。

  2、自动检测。样品进入检测流路后，经过传感芯片完成浓度测定，单次检测时间少于1分钟。S1系列采用纳米晶传感芯片，检测对象包括葡萄糖、甘油、甲醇、L-乳酸、谷氨酸、赖氨酸、乙醇等。检测结果自动存入设备存储器，同时显示在操作界面上，形成实时浓度曲线。检测环节不需要人工值守，夜间和节假日同样按程序运行。

  3、自动补料控制。这是在线设备与自动化产线衔接的关键一环。S1系列基于检测到的底物浓度及发酵液质量的实时变化，自动计算耗糖速度，并输出补料控制信号。补料泵根据该信号自动调节补料速率，实现底物浓度的动态控制。整个回路从取样到检测到补料调整，全部自动完成，不需要人工干预。

  三个模块组合起来，改变了什么

  把这三个功能放到一起看，在线生物传感分析仪实际上是在发酵产线中建立了一条“检测-计算-执行”的闭环控制链路。

  在没有这条链路的时候，操作人员的工作模式是：定时取样→送实验室→等待结果→判断是否补料→手动开启补料泵。这个流程的反馈周期在1小时以上，且高度依赖人员的经验判断。

  有了这条链路之后，模式变成：设备自动取样→自动检测→自动计算补料量→自动调节补料速率。反馈周期缩短到分钟级，且判断逻辑由算法执行，不依赖于特定人员的经验。

  需要说明的是，自动补料控制并非取代工艺人员的决策权——补料策略的参数(如目标浓度范围、补料速率上限等)由工艺人员设定，设备在执行层面完成自动化的操作。工艺人员从“频繁取样检测”中解放出来，可以把精力放在工艺分析和异常判断上。

  在产线中如何落位

  从实际安装来看，S1系列在线生物传感分析仪以单独设备形式放置在发酵罐附近，通过管路与发酵罐取样口连接。设备尺寸适中，不占用较大的车间空间。操作界面支持本地查看数据，也支持数据导出用于进一步分析。

  设备适配小试、中试到工业化量产各类工况。在小试和中试阶段，可以单台设备对接单个发酵罐，用于工艺开发和放大验证;在工业化生产阶段，可根据产线配置选择多台设备分别对应不同的发酵单元。

  一点看法

  在线生物传感分析仪在自动化产线中的价值，不在于某一次检测有多准，而在于它让检测这件事不再依赖于人工操作的时间表和判断力。自动化产线的目标是“减少人为干预”，而底物浓度控制一直是这条线上比较难自动化的环节之一。当自动取样、自动检测、自动补料这三件事能够串联起来并稳定运行时，发酵产线的自动化才算真正覆盖了从环境参数到生化参数的全部维度。
