贴片电感厂家如何为小型化电路设计赋能

在电子设备功能集成度不断提高、物理尺寸持续收窄的背景下，电路板上的可用空间变得尤为珍贵。作为电源管理和信号处理电路中的关键被动元件，贴片电感的小型化与高性能化，直接关系到终端产品的设计自由度和整体表现。在这一演进过程中，贴片电感生产厂家通过材料创新、结构优化与制造工艺升级，为工程师应对小型化设计挑战提供了有力支撑。

小型化趋势下的电感设计挑战

随着便携式设备、车载电子以及5G通信模块向高密度组装方向发展，传统电感元件往往面临体积与性能的两难选择。一方面，缩小电感尺寸可能带来直流电阻增加、饱和电流下降以及电磁干扰（EMI）加剧等问题；另一方面，高频工况下对电感Q值、自谐频率（SRF）和温升控制的要求却愈发严苛。如何在小尺寸封装内实现更高的功率密度与更稳定的电气特性，成为衡量电感厂家技术实力的重要维度。

材料与结构创新：从磁芯到封装

针对上述挑战，电感制造商从基础材料研究入手。通过金属合金磁粉成分并调整绝缘粘结剂配比，开发出兼顾高饱和磁通密度与低磁芯损耗的复合材料体系，使贴片电感在大直流偏置下仍能维持有效电感量。同时，在磁路设计上，采用闭合磁路或全封闭磁屏蔽结构，将磁场约束在电感内部以减少对周边敏感元件的干扰，还实现了毫米级甚至更小尺寸的薄型封装，适配高密度PCB布局需求。

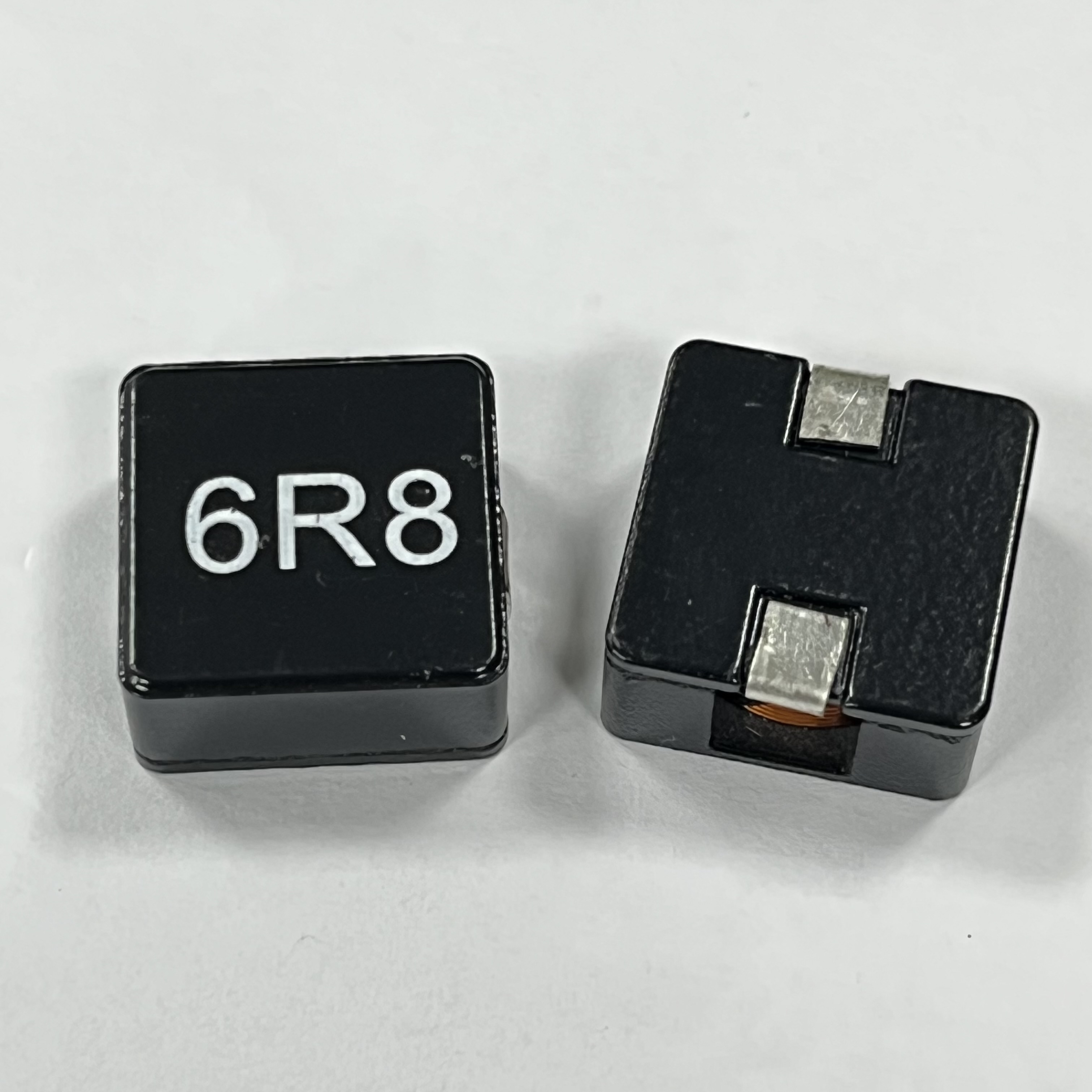

此外，制造工艺的进步同样关键。以一体成型（Molding）技术为例，它将线圈与磁芯通过环氧树脂模压封装，消除了传统骨架的冗余空间，在降低器件高度的同时提升了机械强度和散热性能。这类工艺使得贴片电感能够支持回流焊自动化贴装，满足规模化生产对一致性与效率的要求。

助力工程师解决实际痛点

在具体设计实践中，贴片电感厂家的价值在于提供标准元器件，更在于协助客户完成从插件到贴片、从传统方案到小型化方案的平稳过渡。例如，面对新能源控制器或工业设备升级需求，厂家可通过定制磁芯材料（如铁硅铝、镍锌、非晶纳米晶等）与绕线参数，在缩小体积的同时保留足够的感值和耐电流能力，帮助客户实现产线自动化改造与产品迭代。

谷景电子在贴片电感领域积累了多元材料体系库与快速定制响应能力，能够针对不同应用场景的工作频率、电流波形及散热条件，提供从材料选型到样品验证的一站式服务。其推出的贴片共模电感与功率电感系列，在保持原有性能水准的前提下缩减了封装尺寸，已助力多家客户在服务器电源、车载充电模块等领域完成方案升级。

贴片电感小型化并非简单的几何缩放，而是涉及材料科学、电磁设计与精密制造的系统工程。一家具备全流程自主管控能力与灵活定制机制的厂家，能够帮助电路设计人员在有限的空间约束内，兼顾电气性能、可靠性与生产效率。随着电子设备向高频、高功率密度方向持续演进，这种协同创新的价值将愈发突出。
