继电器模组技术解析：从选型到应用场景的完整指南

继电器模组技术解析：从选型到应用场景的完整指南

在工业自动化与智能控制领域，继电器模组正成为提升系统可靠性与布线效率的关键组件，其集成化设计正在替代传统分立元件方案。

行业背景：为什么继电器模组成为工业自动化的关注焦点

随着制造业向智能化转型，控制柜内的空间利用率和布线效率受到更多关注。传统继电器方案通常采用“DO模块+中间继电器+导轨端子”或“DO模块+排线+继电器模组”的结构，在实际应用中暴露出一系列问题。

行业报告显示，传统布线方式不但增加了安装难度，后期维护时的线路排查也较为耗时。排线长度需提前预制，现场布线灵活性受限，人工成本随之上升。这些因素推动工程师和项目负责人寻找更适用的替代方案。

与此同时，工业以太网和总线技术的普及，对控制元件的通信能力和集成度提出了新要求。2025年广州数控取得的“基于工业以太网的集成化继电器模组”专利，正是行业向网络化方向发展的一个注脚——该专利集成了数字输入输出、大功率驱动、RS422通信等多种接口，旨在减少线缆使用并方便接线和检修。

继电器模组核心技术解读

继电器模组的本质是将多个继电器回路集成在标准化基板上，配合统一的输入输出接口和指示电路，实现对多路信号的集中控制。相较于分立式继电器方案，继电器模组在以下几个方面体现出技术差异：

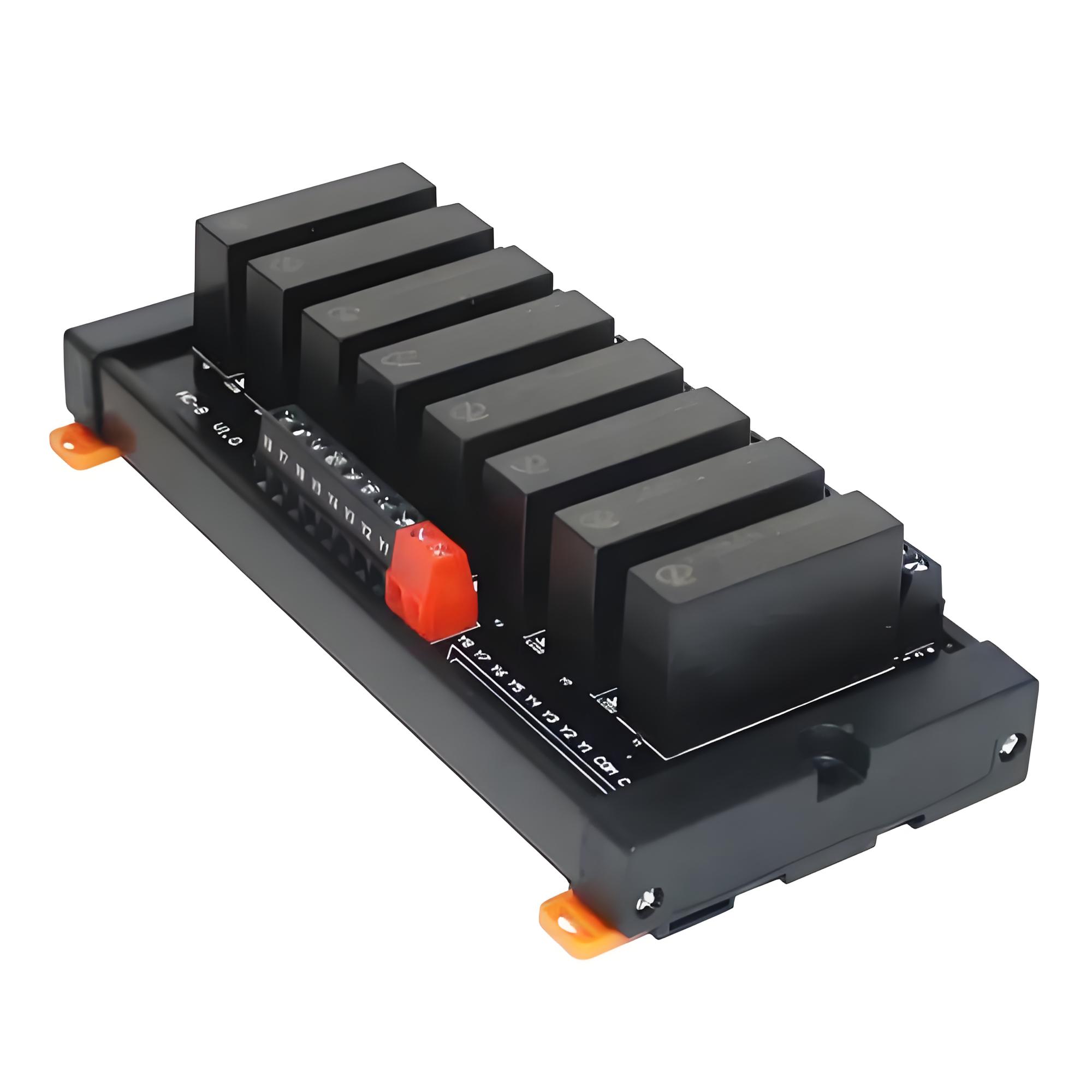

集成化设计：继电器模组将多路继电器整合在一个基座上，压缩了安装空间。常规产品提供4路、8路、16路等规格，可匹配不同规模的控制需求，建议预留约10%的备用回路以应对后期扩容。

标准化接口：模组采用统一接线端子，输入侧连接PLC等控制器的输出信号，输出侧连接受控设备。这种结构使接线工作从“逐点焊接”转变为“批量对接”，有助于减少接线错误率。

状态指示与保护：多数继电器模组配备LED动作指示灯和续流二极管保护电路，方便现场排查故障，同时保护PLC输出触点免受感性负载反向电动势的影响。

需要指出的是，继电器模组与普通中间继电器并非替代关系，而是适用场景不同。普通中间继电器适合小批量、简单回路的控制场景，而继电器模组更适配多回路集中控制的中大型自动化产线。

应用场景与选型指南

典型应用场景继电器模组在工业自动化领域有较为广泛的应用，主要包括：

PLC输出信号放大与隔离：PLC数字量输出模块的驱动能力通常有限（多为0.5A-2A），无法直接驱动接触器、电磁阀、加热器等大电流负载。继电器模组作为中间放大环节，用小电流控制大电流，实现强弱电隔离。

多路信号集中控制：在自动化产线、智能楼宇控制柜等场景中，往往需要统一管理数十路信号的输入输出。继电器模组可将这些回路集中布置，配合PLC实现批量控制。

自动化测试设备：在IC测试、电力监测等领域，继电器模组作为信号切换开关，实现多路信号的分时复用或矩阵切换。选型要点

选择适合项目的继电器模组，建议从以下维度评估：

回路数与触点形式：根据实际控制回路数量选择模组规格，常规可选4路、8路、16路。触点形式需确认是常开型（NO）还是常开常闭兼备型，以及每路触点的组数（如1组转换触点或2组转换触点）。

电气参数匹配：确认线圈电压与PLC输出电压一致（常见DC24V、DC12V）。触点负载电流应大于受控设备额定电流的1.2倍，对于感性负载建议额外加装浪涌抑制器。

环境适应性：常规室内工控场景选择IP20防护等级即可。如果安装环境存在高粉尘或潮湿情况，可选择IP65以上的密封模组。

输入极性兼容性：部分继电器模组支持PNP/NPN双极性兼容设计，可适配发那科、三菱、西门子等不同品牌的数控系统，选型时可根据现有PLC输出类型进行确认。

行业趋势：继电器模组的网络化演进

从近年行业动态来看，继电器模组正从被动执行元件向具备通信能力的智能化组件演进。菲尼克斯电气等品牌已推出支持PROFINET、EtherNet/IP、Modbus/TCP多协议的网络化远程继电器系统，可将多达56个I/O通道集成到工业网络中。

这一趋势意味着，未来的继电器模组不但是信号切换工具，更可能成为分布式控制架构中的节点设备，为中小规模自动化应用提供兼具性价比和灵活性的解决方案。

结语

从传统的分立继电器到集成化继电器模组，再到具备网络通信能力的智能继电器系统，继电器模组技术正朝着集成化、标准化、网络化的方向持续演进。在工业自动化项目选型时，工程师可根据控制规模、环境条件和通信需求，选择适合的继电器模组方案，以实现系统可靠性与成本控制的平衡。

卓宏科技专注于继电器模组领域，提供多种规格的标准继电器模组及定制化解决方案，覆盖PLC信号放大、工业控制柜配套等应用场景。如需了解更多产品信息或选型建议，欢迎访问卓宏科技官方网站或联系技术团队。
