揭秘导热凝胶如何成为电子设备散热的“隐形英雄”

一颗高性能芯片的背后，是无数材料科学家与微观结构之间无声的博弈。现代电子设备正陷入一场无声的“算力军备竞赛”——CPU、GPU的功率密度持续飙升，5G基站和电动汽车功率模块散发出的热量，正在逼近传统散热方案的物理极限。当你感慨设备发烫、性能降频时，或许不知道，问题的关键往往不在风扇或散热片的规模，而在于两个看似紧密贴合的金属表面之间，那些微观世界里无法逾越的“鸿沟”。这些由表面粗糙度形成的纳米级空气间隙，导热能力极差，成为热量传导路径上较大的“堵点”。而解决这一难题的**材料之一，正是导热凝胶。

导热凝胶并非简单的“膏状物”，而是一个经过精密设计的微观世界。在材料选择层面，导热凝胶面临硅系与非硅系的抉择——硅系凝胶具备较好的低粘度、高柔韧性以及宽达-50℃至200℃的温度适应性；非硅系凝胶则能提供更强的粘接强度和长期高温稳定性，多用于对硅氧烷小分子迁移“零容忍”的精密光学、**汽车电子等场景。在填料复配层面，导热凝胶通过将高导热填料（如氧化铝、氮化硼等）均匀分散于聚合物基体中，构建连续的导热网络。当填料体积分数提升至渗滤阈值以上，颗粒开始相互接触、重叠，热量便可沿高导热填料快速传输。

导热路径的优化设计是提升导热凝胶性能的关键突破口。传统填充型材料中填料多呈随机分布，热量在垂直方向传输效率较低。通过磁场、电场诱导或冰模板法等工艺，使片状或纤维状填料沿热流方向垂直排列，可大幅缩短导热路径、减少声子散射。研究显示，垂直取向填料复合材料在较低填充量下，厚度方向热导率可达24W/m·K以上。这种定向导热路径设计特别适合高功率密度场景，如AI芯片、5G基站功率模块和新能源汽车IGBT。优化导热路径后，系统级热管理效果明显——使用高性能导热凝胶可使芯片表面温度降低8至17℃，界面热阻可降低至传统材料的1/3至1/2。

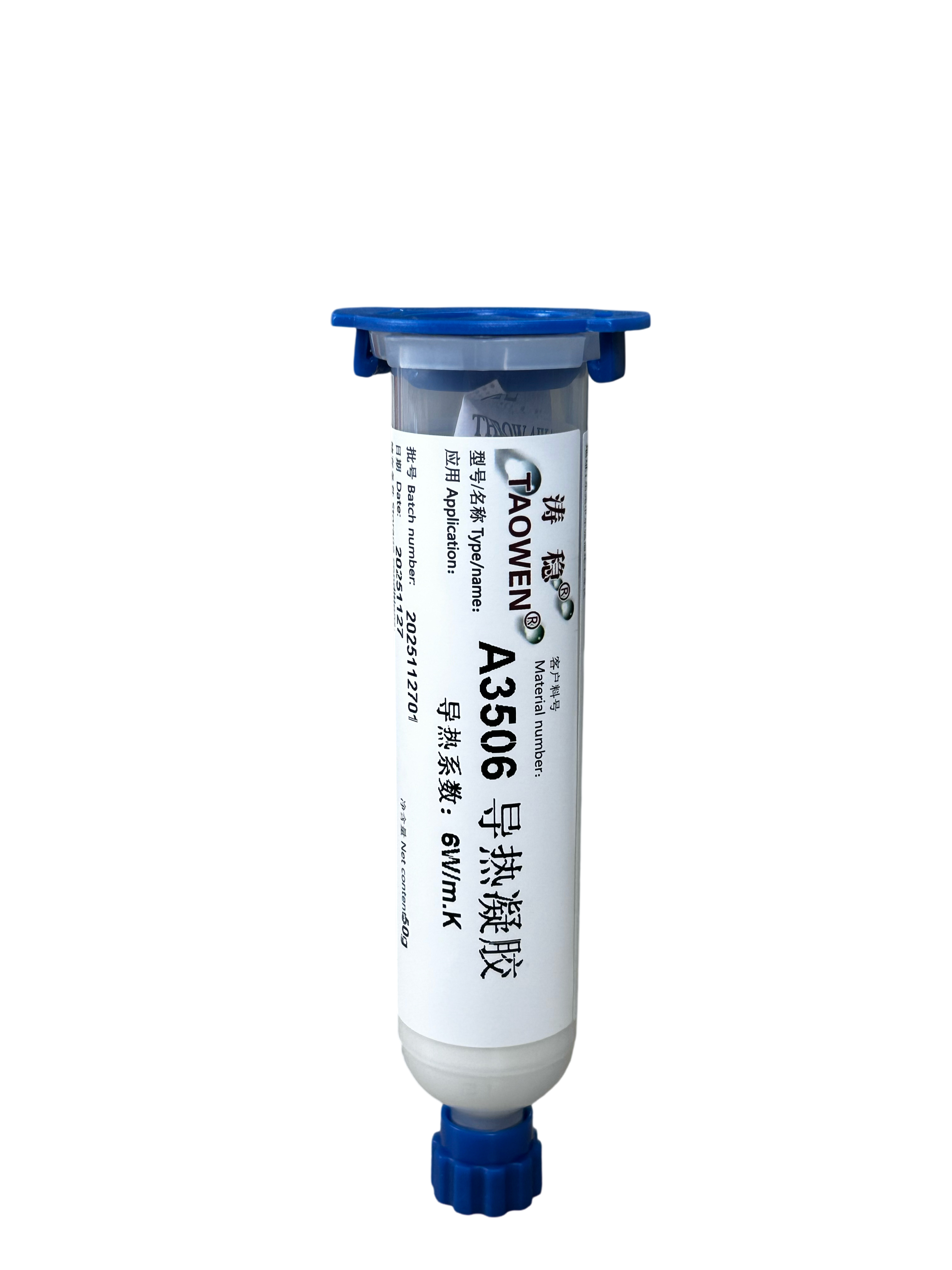

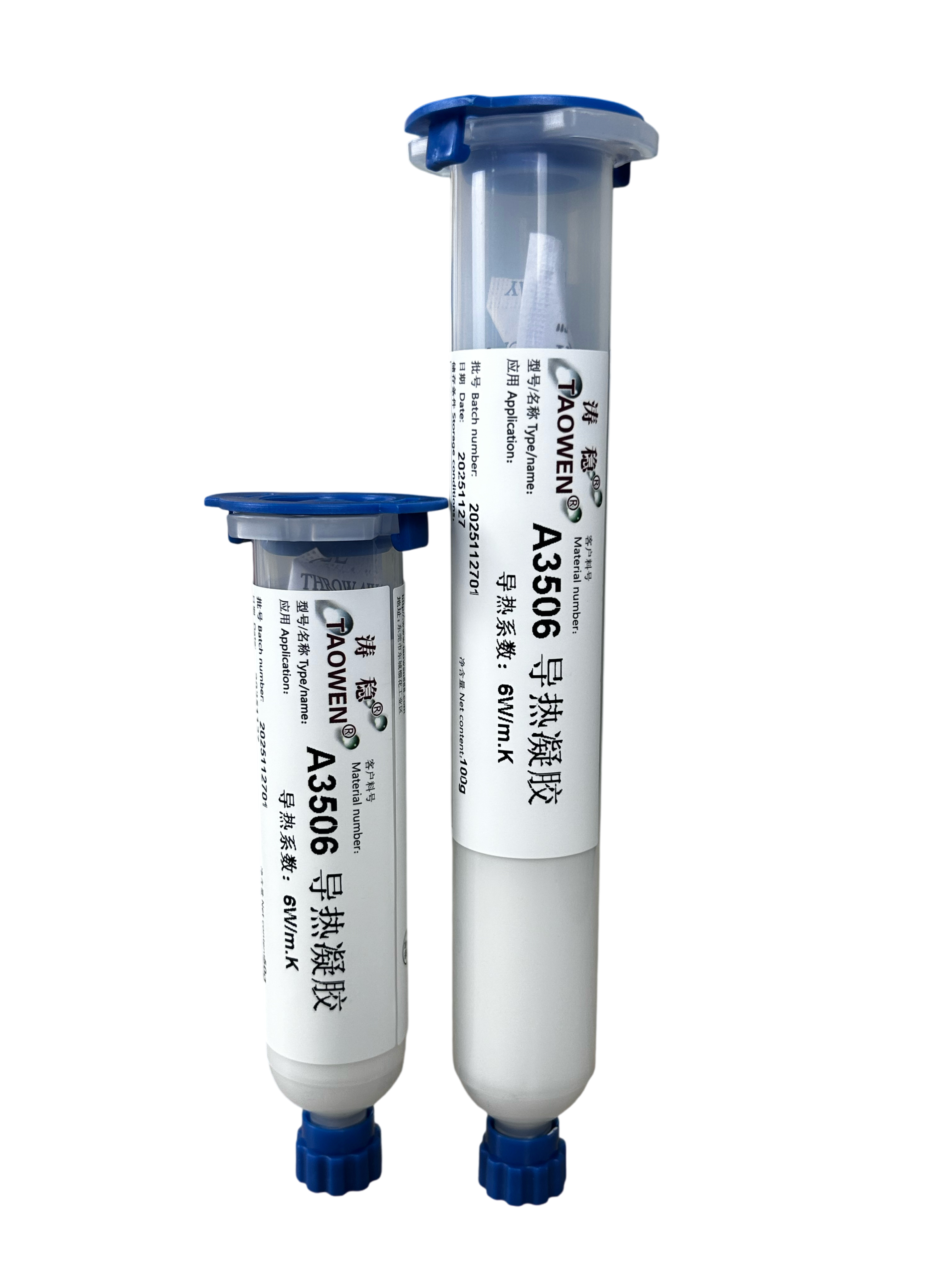

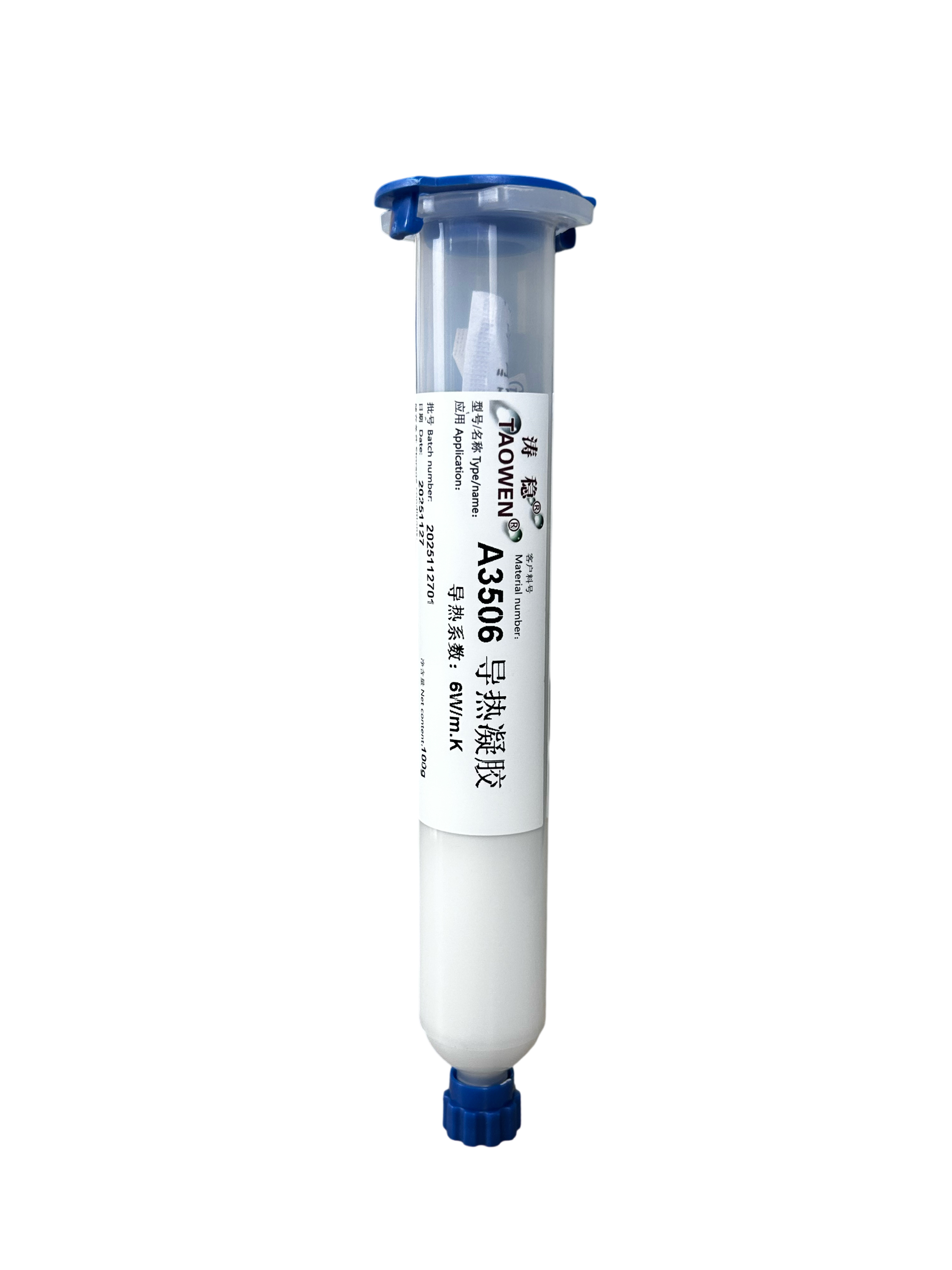

随着芯片功率密度持续攀升，单纯提高填料含量已接近极限。未来的导热凝胶将更注重“智能路径”设计，自适应相变、多尺度填料协同等技术将进一步降低界面热阻、提升长期稳定性。导热路径不再是简单的材料堆砌，而是精密的热量“高速公路”工程。东莞市涛稳新材料有限公司专注于导热凝胶等电子工业胶粘剂的研发与生产，拥有自主品牌“涛稳®TAOWEN®”及十多年胶粘方案定制解决经验，可根据客户具体应用场景提供导热凝胶的选型建议与配套技术方案-。通过科学设计导热路径，导热凝胶正从“辅助材料”升级为热管理系统的**一环，为电子设备的高性能、长寿命保驾护航。
