BRM-610X系列激光驱动控制器全场景LD驱动解决方案

BRM-610X系列：从1A到20A，CW到脉冲，全场景LD驱动解决方案

一、LD驱动，不止是供电

激光器不是灯泡。 给激光器供电，需根据其发光机理匹配对应的供电方式，而非简单的通断控制。

不同类型的激光器，发光机理完全不同。半导体激光器靠注入电流，气体激光器靠高压放电，固体激光器靠光泵浦。每一种机理，对电源的要求都截然不同。给半导体激光器施加恒压源，会因电流失控而损坏器件；给CO₂激光器提供恒流源，则无法建立气体放电所需的电压条件。

这就是为什么激光器需要专门的驱动电源—通用直流电源无法满足其特定的电气需求。

聚焦到半导体激光器（LD），其关键结构为PN结，通过注入电流实现粒子数反转并产生受激辐射。注入电流的稳定性直接决定了激光器的输出特性与工作寿命。稳定性不足时，轻则引起输出功率波动，重则造成器件不可逆性损伤。

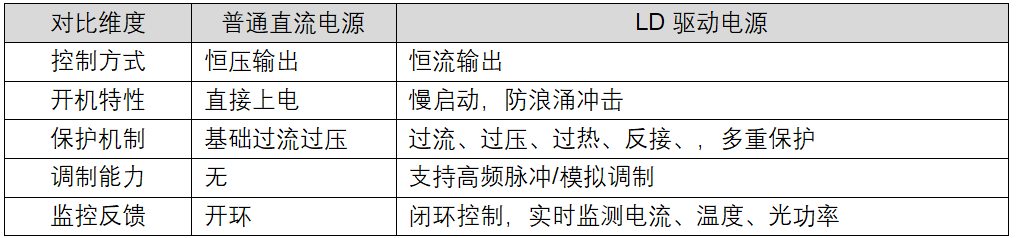

普通直流电源为恒压源，输出电压固定，电流由负载决定。而LD驱动电源为恒流源，输出电流固定，电压随负载自适应调整。两者在工作原理上存在本质区别。

二、不同类型的LD，需要怎样的驱动？

LD作为直接光源，不同结构和应用场景对驱动的要求截然不同。博源光电BRM-610X系列产品线的设计，正是针对这些差异化的需求。

EEL（边发射激光器）

EEL追求高功率密度，峰值功率可达数百瓦，驱动需要提供大电流、快速上升沿的脉冲。典型驱动电流从数百毫安到数十安培不等。

• BRM-6102（15A连续/脉冲） 和 BRM-6103（20A连续） 为大电流EEL驱动而设计。6102支持CW/脉冲双模，脉冲频率高达80kHz；6103专注CW模式，0-20A/45V输出，满足高功率EEL的连续驱动需求。

VCSEL（垂直腔面发射激光器）

VCSEL阈值电流极低（<1mA），驱动电流常在mA级。VCSEL对驱动精度和温度控制的要求极为苛刻——电流微小变化直接影响波长和功率，温控精度需优于0.1℃。

• BRM-6101（1.5A连续/脉冲） 和 BRM-6104（1A连续） 覆盖了这一需求。6101电流分辨率高达0.1mA，精度±0.2%或±1mA，配合同系列TEC温控器（BRM-620X系列），可为VCSEL提供完整的“恒流+TEC稳频”解决方案。

LD作为泵浦源

LD不直接输出终端激光，而是作为“能量源”去激发别的增益介质（如DPSS激光器中的Nd:YAG晶体）。这种场景下，驱动关键要求为高功率、高可靠性、连续稳定运行。泵浦LD的输出波动会直接传递至终端激光输出。典型泵浦LD驱动电流可达几十到上百安培。

• BRM-6102（15A） 和 BRM-6103（20A） 均可作为泵浦LD的驱动电源。6103提供的0~45V宽输出电压范围，为高电压泵浦LD提供了充足的驱动裕量。

三、CW、脉冲——两种输出方式，两套驱动逻辑

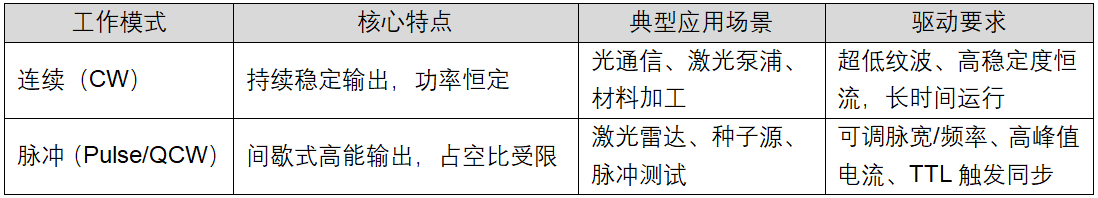

同一LD器件，在不同工作模式下对驱动电源的要求存在明显差异。BRM-610X系列的产品布局，正是针对这两种模式的差异化需求而设计：

BRM-6101和6102支持CW/脉冲双模，可在5种工作模式间自由切换：连续（CW）/ 脉冲 / 模拟输入 / 外部触发 / 光功率控制（APC）。

这一设计意味着：一台设备可同时满足CW激光器的低纹波恒流驱动需求与脉冲激光器的可编程脉冲输出需求。科研与工业场景下无需为不同实验配置多台驱动设备，灵活性与性价比兼备。

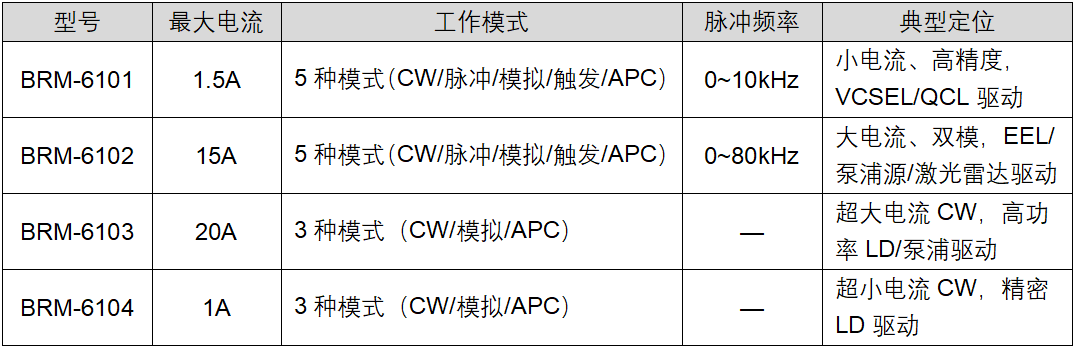

具体型号对工作模式的支持

四款产品构成了从1A到20A、精密小电流到高功率大电流、纯CW到CW/脉冲双模的完整产品矩阵。无论是实验室VCSEL精密测试，还是工业级高功率泵浦源驱动，均可从BRM-610X系列中匹配对应解决方案。

四、进阶功能：BRM-6103的前馈控制（FFC）

对于CW模式下的动态响应有更高要求的应用场景，BRM-6103可增配前馈控制（Feedforward Control，简称FFC） 功能。

功能原理

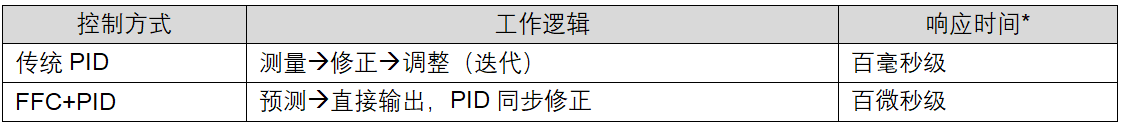

传统PID反馈控制采用“测量à修正à调整”的迭代方式，负载变化后需等待偏差出现再进行补偿，响应时间通常为百毫秒级。

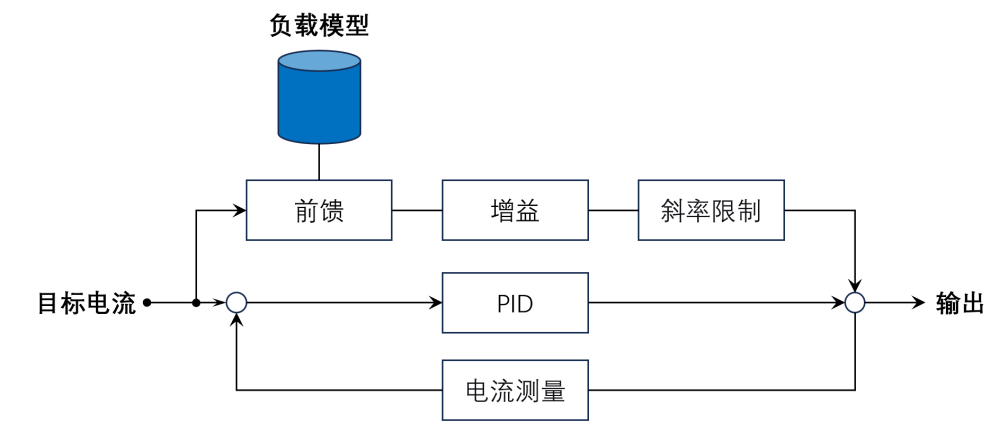

FFC通过负载建模实现电压的预补偿输出：驱动器首先自动测量负载的电压-电流特性并建立数学模型，当设定新电流值时，根据模型直接计算并施加所需输出电压，在第1个控制周期内逼近目标电流。PID控制器同步运行，补偿模型未覆盖的动态偏差。

说明：*基于下表的测试数据。

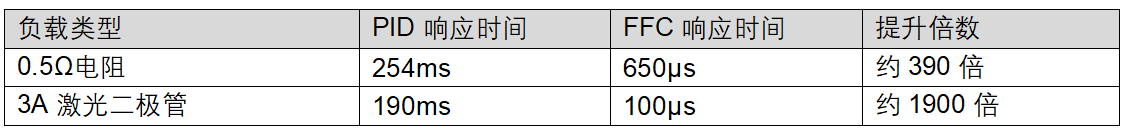

实测数据

适用场景

● 频繁切换电流设定点的应用（如可调谐激光器扫描、多点测试）

● 对功率稳定性要求较高的应用

● 同一驱动器需适配多种负载的应用

使用要求

● 需在目标工作条件（温度、供电电压）下完成负载建模

● 更换负载或工作条件明显变化时，需重新建模

● 建议使用短而绞合的线缆，以减少电感对响应速度的影响

● FFC需与PID配合使用，不替代PID的稳态修正功能

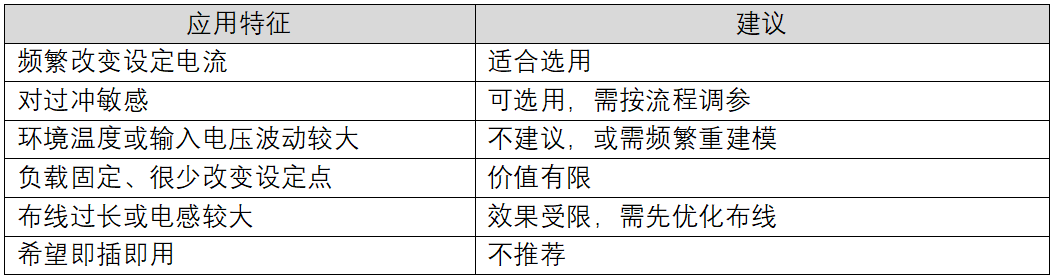

选型参考

FFC为BRM-6103的可选升级功能，出厂默认未启用，用户可根据实际应用需求决定是否增配。

五、配套生态：驱动+TEC，完整的激光器控制方案

LD驱动解决的是电流控制问题，温度同样是影响激光输出稳定性的关键变量。，用户可加配BRM-620X温度驱动控制器，实现对发光器件所需要的温度环境控制。

● BRM-6201：±4A温度驱动控制器

● BRM-6202：±16A温度驱动控制器

两者组合，即构成一套完整的激光器控制方案：恒流驱动 + TEC温控 = 稳定激光输出。

六、OPTIED软件平台：打通驱动、温控、光谱、光功率数据

BRM-610X系列LD驱动控制器可通过博源光电OPTIED软件平台进行统一控制与数据采集。OPTIED作为综合性光电测试软件平台，兼容BRM-610X系列驱动控制器及博源光电全系列测试设备，实现多设备协同工作与数据关联分析。

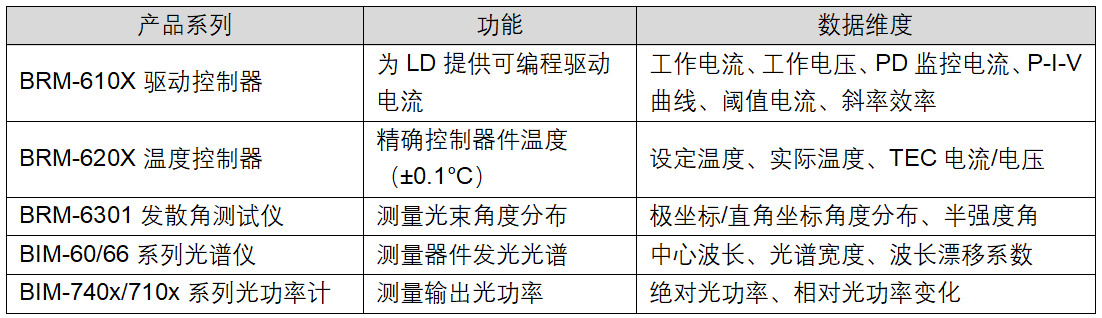

OPTIED平台已实现博源光电全系列测试设备的统一控制和数据采集，包括：

数据打通的实际价值

在传统测试流程中，研究人员需要在不同软件之间手动导出数据，再用Excel或第三方工具进行关联分析，流程繁琐且易出错。OPTIED平台通过统一的软件架构，将所有数据自动汇聚并关联。

研究人员可以轻松获得：

● 特定温度下的P-I-V曲线与发散角数据

● 不同驱动电流下的光谱变化趋势

● 温度-波长漂移系数与温度-发散角变化的关联分析

● 阈值电流、斜率效率、发散角的多参数综合对比

● 多参数综合报表一键导出

这意味着： 研究人员不再需要在不同软件之间手动导出/导入数据，可以从研究角度直接探索“温度如何影响激光器性能”、“驱动电流如何改变光束质量”、“光谱随温度如何漂移”等关键科学问题。

BRM-610X系列驱动控制器通过OPTIED平台，不单是“给电”的工具，更是整个光电测试生态中的数据枢纽。

七、总结

博源光电BRM-610X系列LD驱动控制器，是一套针对不同类型LD、不同工作模式、不同电流量级需求而设计的精密恒流源产品矩阵。

● 要精度：BRM-6101，0.1mA分辨率，为EEL/VCSEL和精密测试而设计；

● 要大电流：BRM-6103，20A/45V，为大功率EEL和泵浦LD提供强劲驱动；

● 要灵活：BRM-6101/6102，5种工作模式CW/脉冲自由切换，覆盖多场景需求；

● 要进阶控制：BRM-6103可选配FFC前馈控制，动态响应从百毫秒级提升至百微秒级；

● 要完整：BRM-620X系列TEC温控器配套，实现驱动与控温一体化；

● 要完整表征：BRM-6301发散角测试仪、BIM-60/66光谱仪、BIM-740x/710x光功率计、BIM-780X高速探测器，覆盖角度、光谱、功率、时域多维度光学特性测试；

● 要数据打通——OPTIED软件平台统一采集驱动、温控、光谱、光功率数据，实现多参数关联分析。

激光驱动电源并非简单的供电工具，而是激光器的关键控制部件。博源光电BRM-610X系列，为每一款激光器提供精确匹配的驱动解决方案。
