常压固化良率上不去？YES-VertaCure 真空固化一站

导语

随着 AI 算力芯片、车规级扇出型封装（FO-WLP）、2.5D/3D 封装批量落地，多层 RDL 再布线层工艺成为产业标配。光敏聚酰亚胺（PSPI）作为**介质层，固化工艺直接决定晶圆良率、器件长期可靠性与产线产能。传统常压固化长期饱受爆米花缺陷、薄膜褶皱分层、残留溶剂超标、氮气耗量大、制程周期长等难题困扰。***为大家详解 YES 全自动垂直真空固化系统 ——YES-VertaCure，如何通过真空层流工艺，一站式解决聚酰亚胺固化所有行业痛点，大幅降低封装拥有成本。

一、行业通病：常压固化的四大致命瓶颈

聚酰亚胺完全固化需达成四大**目标：完整酰亚胺化、薄膜高附着力、彻底脱除 NMP 溶剂与光敏残留、腔室氧含量＜20ppm。常规常压烘箱先天存在工艺短板：

1. 溶剂脱除不彻底，高发 “爆米花失效”常压下 NMP 溶剂挥发受空气边界层扩散限制，必须设置多段低温长时间保温；升温过快会在 PI 表面形成致密表皮，溶剂被锁在薄膜内部。后续金属化、高真空制程中，残留溶剂瞬间膨胀，薄膜爆裂形成爆米花缺陷，直接造成晶圆报废。

2. 薄膜应力失控，褶皱、分层、金属线变形PI 与硅、铜布线热膨胀系数差异大，常压升温速率受限、溶剂挥发不均，晶圆产生局部应力，表现为膜层起皱、界面分层、底层金属线条扭曲，多层 RDL 对准精度大幅下降。

3. 氮气消耗高，氧含量难控，薄膜发黄失透大气环境含氧 23%，需超大流量氮气持续吹扫才能控氧；氧气残留会抑制 PI 交联，薄膜变脆、发黄不透光，多层封装对准标记被遮挡，影响光刻对位精度。

4. 制程周期冗长，产线吞吐量受限标准常压固化完整流程长达 8 小时以上，多段保温拖慢产能，产线机台排队等待时间长，排逸气体耗时进一步拉低稼动率。

第三方 EAG 实验室对比测试验证：同等 5μm HD-4000 聚酰亚胺样品，常压固化截留的溶剂与挥发性气体总量，是 YES 真空工艺的 5 倍，排气污染与器件失效风险***更高。

二、YES-VertaCure 真空垂直固化：**工艺逻辑

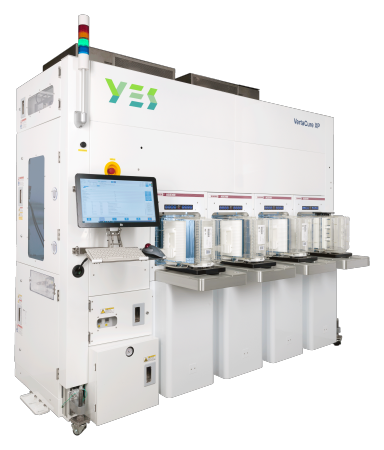

YES-VertaCure 是 YES-PB12 手动真空炉的全自动垂直量产版，专为 200/300mm 晶圆大批量先进封装打造，采用真空循环吹扫 + 预热氮气垂直层流双**架构，整套工艺分为四大阶段：

1. 预除氧循环（A-C 节点）三段快速真空 + 热氮气交替吹扫，真空环境下氧气脱除效率远超常压，腔室氧含量稳定控制在10ppm 以内，无需持续大流量氮气，气耗降低 50% 以上。50 托低压环境下 NMP 沸点降至 135℃，低温阶段即可快速析出溶剂，不会形成表皮封堵。

2. 控压匀速升温（D-E 节点）腔室稳定维持 200 托低压，预热过滤氮气垂直层流持续置换挥发物；无强制低温保温步骤，升温速率精细可控，溶剂均匀同步挥发，从根源消除薄膜内应力。

3. 高温完全酰亚胺化（E-F 节点）250~450℃精细恒温区间，充分完成 PI 前驱体闭环交联，彻底分解、带走光敏组分，避免腔室管壁、排气管路沉积物堆积，减少设备维护频次。

4. 梯度降温 + 回气出料（F-H 节点）线性缓冷降低晶圆热冲击，工艺完成后腔室平稳通大气，全自动垂直上下料，适配量产无尘车间自动化流水线。

1. 零爆米花缺陷，薄膜完美平整透明低压环境溶剂无表皮阻隔，彻底消除薄膜内部气泡、溶剂残留；固化后 PI 薄膜无褶皱、无翘曲、高透光，多层 RDL 对位标记清晰可见，界面附着力大幅提升，杜绝分层失效。

2. 制程缩短超 40%，产能翻倍常压固化需 8h+，YES-VertaCure 完整周期* 3.5 小时，省去多段低温保温工序；强制风冷加速降温，单台设备日处理晶圆数量***提升，缓解产线瓶颈。

3. 氮气能耗大幅下降，运营成本减半依靠真空循环快速除氧，无需常压式大流量氮气持续吹扫，氮气消耗量减少 1.6~2 倍；整体功耗同步降低，长期量产下 CoO（拥有成本）降低 2~3 倍。

4. ***洁净层流，晶圆颗粒缺陷锐减整机搭载预热过滤氮气垂直层流系统，炉膛排气配套一次性过滤净化组件，抑制工艺废气回流污染晶圆；100 级洁净腔室，完美适配超细线路 RDL **制程。

5. 光敏 PI 专属优化，减少腔室沉积高效吹扫带走光敏成分分解副产物，避免管路、腔壁积碳堆积，降低设备停机清洗频率，适配各类负性 / 正性光敏聚酰亚胺材料（HD-4000、BM、BL 系列等）。

6. 全自动垂直量产架构，兼容全尺寸晶圆自动化垂直腔体设计，支持 200/300mm 晶圆批量处理，对接 EFEM 无尘微型环境，标配 SECS/GEM 产线通讯；可拓展多腔体模组，适配小批量研发到大规模 OSAT 量产全场景。

四、适用场景全覆盖

✅ 扇出型晶圆级封装 FO-WLP、WLCSP

✅ 2.5D/3D 封装多层 RDL 再布线层

✅ 光敏聚酰亚胺 PSPI、PBO、BCB 介质固化

✅ 车规芯片、AI 高算力芯片可靠性制程

✅ 超薄晶圆、低热敏器件低温固化工艺

✅ 铜布线退火、晶圆键合前热处理

先进封装进入高密度、高可靠性量产时代，聚酰亚胺固化不再只是简单烘烤工序，而是决定良率与长期可靠性的**节点。YES-VertaCure 真空垂直固化系统，依托成熟真空层流工艺，一次性解决常压固化残留溶剂、薄膜应力、高能耗、长周期、高缺陷五大痛点：排气量降低 5 倍、制程缩短 40%+、氮气消耗减半、无爆米花分层缺陷、薄膜透光均匀，为国内 OSAT、封测厂、材料研发实验室提供高性价比量产固化解决方案。

如需获取完整白皮书、设备参数与现场工艺方案，可联系上海迹亚 （Gaia China）。
