算力产业规模扩张，半导体制造的环境控制成为良率提升关键变量

2026年，全球AI算力竞赛进入白热化阶段。大模型训练、自动驾驶、智能终端……每一条赛道都在疯狂“吞噬”算力，而算力的基石——芯片，正承受着前所未有的制造压力。当制程不断向3nm乃至更微小的尺度逼近，一个残酷的现实浮出水面：芯片制造大的敌人，可能不是技术瓶颈，而是环境中那0.1℃的温差。

半导体制造的“生死线”

一枚指甲盖大小的芯片，集成上百亿个晶体管。在光刻环节，温度波动超过±0.1℃，光刻图案就可能产生微米级偏移，良率骤降15%至30%；薄膜沉积时，±0.5℃的偏差会使膜厚速率偏差超过10%；湿度失衡同样致命——过高加速金属氧化、引发结露短路，过低则静电积聚，直接击穿芯片栅极。

传统空调系统普遍存在精度不足、稳定性差的痛点，温度波动往往在±1℃以上。当AI芯片的制程精度以纳米计算，传统环控方案已经无法满足“稳定”的需求。

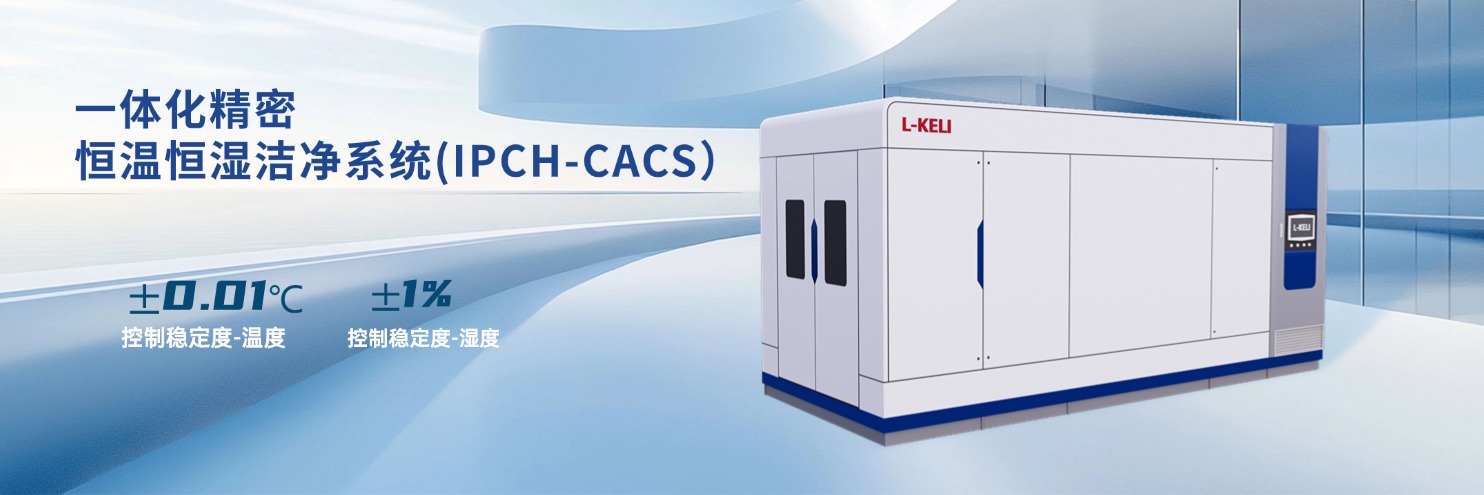

克力一体化精密恒温恒湿洁净系统

面对半导体产业的需求，江苏克力空调深耕高精密恒温恒湿净化领域，推出一体化精密恒温恒湿洁净系统。

该系统可实现温度控制精度±0.01℃、湿度控制精度±1%RH。对于光刻等工艺，克力提供可定制超高精密方案——温控精度高可达±0.001℃，湿度精度±0.2%RH，搭载自研超高精密传感器，温度传感器分辨率高达0.0001℃。

这一精度实现的背后，是克力“感知-决策-执行”全链路自主技术体系的支撑。系统搭载高频传感网络，配合AI自适应模糊PID控制算法，实时捕捉人员进出、设备启停带来的环境扰动，毫秒级完成动态调节。

系统同时集成高效过滤单元，匹配洁净需求，通过合压梯度与垂直层流气流设计，确保车间内微粒浓度与气流形态全天候稳定，支持7×24小时不间断运行。

从光刻车间到封装测试，从研发实验室到量产晶圆厂，克力一体化精密恒温恒湿洁净系统正在为半导体全流程构建“零波动”的稳态环境。当AI算力持续刷新人类科技的边界，克力用的环境控制精度，守护着每一颗芯片从硅片到成品的完整旅程——稳定，就是半导体产业的生产力。
