使用压铆螺钉需要注意哪些

来源：发布时间：2026-07-14

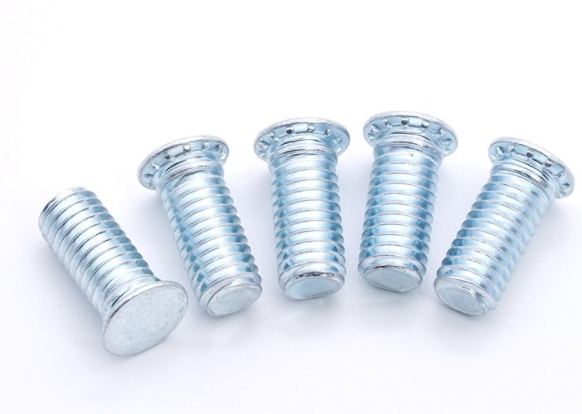

压铆螺钉是薄板钣金、机柜设备、精密机电常用的紧固配件，依靠压力挤压形变嵌入板材，无需焊接、无需攻丝，装配平整、承载力稳定。但现场施工中，经常出现板材开裂、螺钉歪斜、虚压松动、后期脱落等问题，大多源于选型、开孔、压装工艺不规范。掌握主要使用注意事项，能有效提升铆接合格率，保障结构长期稳定。

一、严格匹配板材材质与厚度

压铆螺钉对基材硬度、厚度有硬性要求，不可盲目通用。低碳钢板材硬度需低于70RB，不锈钢板材硬度需低于80RB，硬度过高会导致板材无法塑性形变，引发压装开裂、铆接不牢。同时必须匹配板材厚度，板材过薄易穿透变形，板材过厚则铆接咬合不足、抗拉强度大幅下降，直接影响紧固稳定性与安全性。

二、准确控制开孔尺寸与精度

预制孔精度是压铆成功的关键。行业标准开孔公差需控制在0–0.075mm，优先采用冲孔工艺，孔位光滑无毛刺、无变形。孔径偏大，会造成螺钉间隙过大，压装后偏心、虚压、松动；孔径偏小，压装阻力过大，极易撑裂板材、压伤螺纹，导致螺纹滑丝报废，严重影响装配精度。

三、规范压装工艺与压力参数

压铆必须采用御用压铆设备匀速静压，严禁敲击、武力挤压。压装过程中需保持螺钉与板材肯定垂直，杜绝倾斜受力，否则会出现单边压入、受力不均、头部歪斜凸起。压力需根据螺钉规格、板材材质适配，压力过小咬合不紧实、容易松动，压力过大则板材凹陷、变形、开裂，破坏工件外观与结构强度。

四、做好表面处理与工况适配

压铆前需清理孔位杂质、油污、毛刺，保证接触面干净平整，避免杂质导致铆接间隙、结合不紧密。同时遵循同质匹配原则，碳钢板材配碳钢压铆螺钉、不锈钢板材配不锈钢螺钉，防止异种金属接触产生电化学腐蚀，后期出现锈蚀脱铆。户外、潮湿工况需选用对应防腐镀层产品，延长使用寿命。

五、严禁二次复用与过载使用

压铆螺钉属于塑性形变紧固配件，压装拆卸后螺纹、铆接齿形会产生金属疲劳，结构强度下降，不可二次复用。同时需根据规格匹配载荷，禁止超承载力、高频震动工况强行使用，避免长期受力出现松脱、断裂隐患。

总结

使用压铆螺钉主要把控五点：匹配板材硬度厚度、准确控制开孔精度、规范垂直静压工艺、同质选材防腐蚀、杜绝二次复用与过载。标准化操作可彻底解决开裂、虚压、脱落等常见问题，保障钣金结构紧固可靠、耐久稳定。

锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以"开拓创新，追求优异"为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。公司先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。我们坚持"质量为本、科技兴企、用户至上"的服务宗旨，致力于成为客户信赖的长期合作伙伴。

联系人：王经理

联系电话：15900845109

标签：除甲醛除甲醛

上一篇： 沉头螺钉和平头螺钉有何区别

下一篇： 不锈钢非标螺钉会不会生锈
