半导体晶圆精密测量全方案解析

一、半导体晶圆检测行业主要测量痛点

晶圆制造、封装环节对精度要求达亚微米级，传统检测手段存在四大行业难题：

1. 翘曲度（Warp/Bow）、TTV总厚度差难同步检测：晶圆超薄、易变形，单点测量无法反映整片均匀性；

2. 表面微划痕、颗粒缺陷人工无法识别：微米级细微瑕疵肉眼不可见，人工目检漏检率高；

3. 陶瓷基板薄膜厚度测量精度不足：涂层膜厚公差要求0.3μm以内，普通测厚设备无法达标；

4. 产线离线检测效率低：晶圆转运损耗大，离线抽检无法实现100%全检，品质风险高。

二、极志半导体晶圆全系列测量设备技术方案

1. 晶圆激光翘曲度测量机

采用高精度激光共焦测头，整片晶圆多点同步扫描，一次性输出Warp、Bow、TTV三维云图，以彩色等高图直观展示整片厚薄、翘曲分布，测量精度≤0.5μm，0.5秒完成整片扫描，适配多种英寸晶圆批量检测。

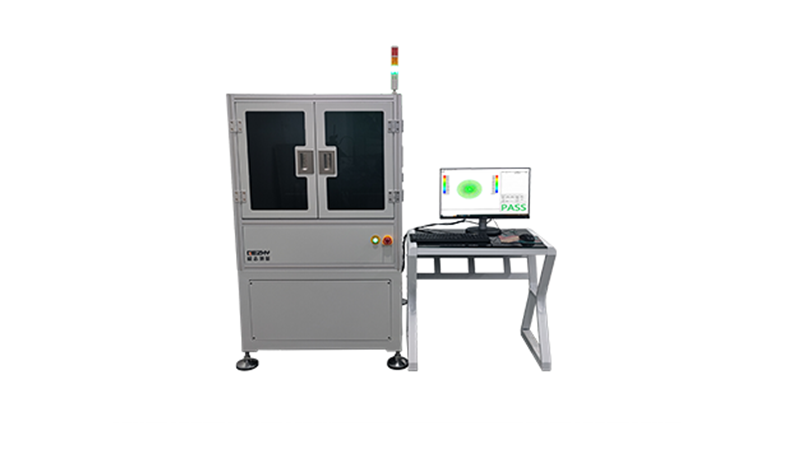

极志晶圆翘曲度测量机

2. 陶瓷基板膜厚测量机

膜厚测量至高精度0.3μm，支持单点、多点全域扫描，区分基板基材与表层薄膜厚度，自动生成厚度均匀性分析报告，适配半导体封装陶瓷载板、电子陶瓷基板检测。

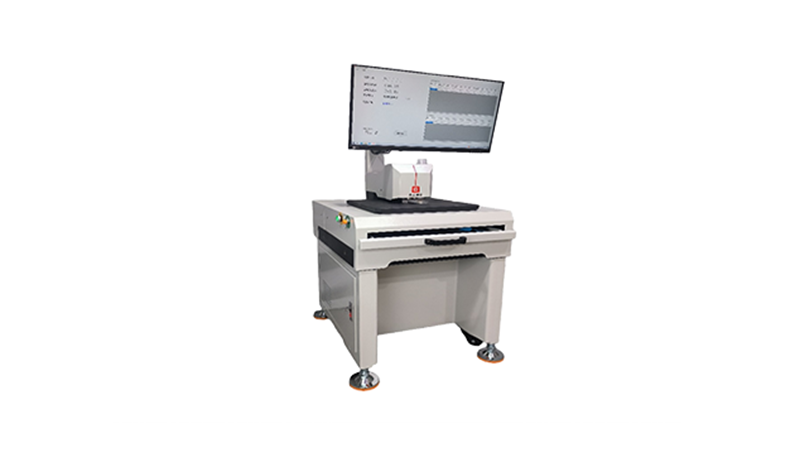

极志陶瓷基板测厚机（带膜）

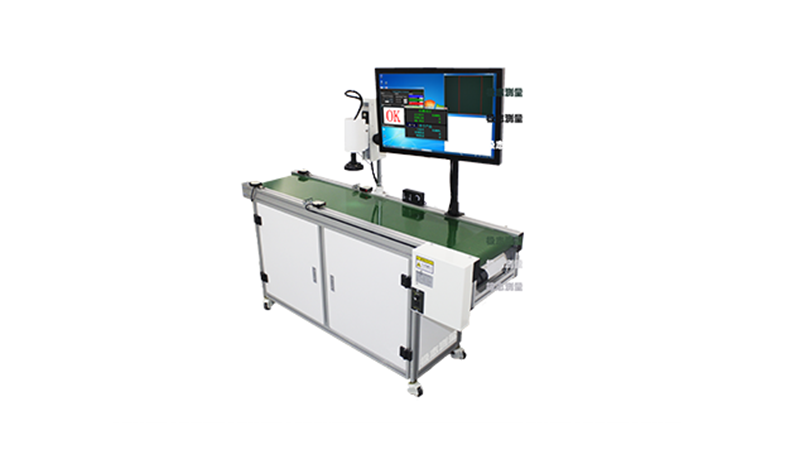

3. AI在线晶圆瑕疵检测设备

搭载多通道环形同轴光源+AI缺陷识别算法，自动识别晶圆表面划痕、崩边、颗粒、脏污，检测精度0.1μm，可集成自动化上下料，对接晶圆流水线实现在线全检，无需人工转运。

4. 非标定制一站式晶圆测量产线

针对头部芯片企业需求，可定制自动上下料、测量、分拣一体化设备，同步完成厚度、翘曲、瑕疵复合检测，测量数据实时上传工厂MES系统，实现晶圆全流程品质追溯。

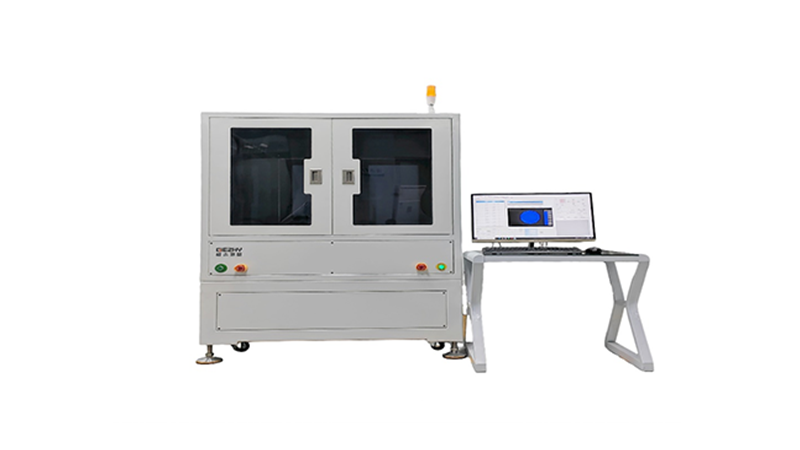

     极志晶圆测量机（TTV/WARP/BOW/划痕）

三、方案落地主要优势

1、全自研软硬件适配半导体无尘车间工况，设备防尘、防反光设计，适配千级无尘车间；

2、测量数据符合半导体行业计量标准，报表可直接用于IQC、OQC品质审核；

3、支持多规格晶圆快速切换，多尺寸设备可兼容混线生产，减少设备采购成本；

4、十年半导体行业方案积累，已服务国内多家头部晶圆、封装企业，7天快速交付调试。

四、行业趋势总结

随着第三代半导体、先进封装技术快速发展，晶圆检测正从"离线抽检"转向"在线全检"，单一功能测量设备逐步被多参数一体化定制设备替代。极志依托软硬一体化自研能力，持续迭代半导体测量方案，覆盖晶圆、陶瓷基板、半导体载板全产业链检测需求，助力芯片制造企业实现高精度、自动化品质管控。
