多区域车间风机分组集群控制设置教程

一、群控系统前期硬件与布线准备

1.硬件组成：中控触摸屏 / 上位机主机、485 隔离集线器、分区网关、每台风机配套控制器；单条总线多挂载 32 台风机，超量增设分区网关，划分区域总线，避免通讯卡顿。

2.布线规范：RVSP 双绞屏蔽 120Ω 通讯线手拉手串联，强弱电分槽敷设，总线首尾两端加装 120Ω 终端电阻，屏蔽层单点接地，杜绝电磁干扰导致分组失联。

3.风机地址预设置：每台风机单独设置 1-255 数字地址，同区域风机地址连续编排，方便后期快速分组检索，禁止多台风机重复地址。

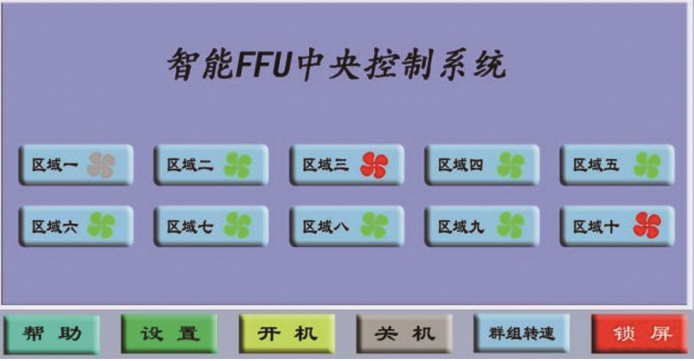

二、中控系统风机分组实操设置步骤

步骤 1：区域分组命名与编号划分

步骤 2：分组运行参数配置

1.恒风速模式：高洁净光刻组固定 0.45m/s 标准层流风速；普通包装组下调至 0.35m/s，节约能耗；

2.定时任务分组差异化：生产白班全转速运行，夜班只洁净主要组 30% 转速值守，辅助区域全部停机；

3.压差联动分组：高洁净组联动室内压差传感器，自动微调风机转速维持 8-12Pa 正压。

步骤 3：分组批量控制与单台管控

步骤 4：分组故障分区预警

三、多分区群控避坑实操要点

1.不同洁净等级车间不要合并同一分组，风速、运行策略差异大，合并后无法精细化控风；

2.跨车间远距离分组，增设隔离网关，减少总线信号衰减，避免分组离线；

3.分组地址定期备份，更换风机后快速录入地址，无需重新全车间分组设置。
