成都宏维分享UPS安装知识攻略：UPS输入输出接线方法与相序检测全攻略

 作为电源人，我们深知UPS不间断电源是数据中心、医疗设备和金融系统的电力“心脏”。安装接线一旦出错，轻则设备无法启动，重则导致相序错误引发旁路切换失败，直接威胁负载安全。现在成都宏维科技就从实操角度，为大家拆解UPS输入输出接线方法及三相相序检测的关键要点。

一、接线前的硬性准备

断电验电是铁律。 作业前必须彻底切断市电输入，用万用表逐点测量输入端L/N/PE之间及对地电压，确认显示为0V方可操作。

线缆选型看功率。 10kW以下机型推荐4平方毫米铜芯线，10–30kW须用6平方毫米，线缆须通过UL认证，外皮耐温不低于70℃。

工具要齐全： 必备数字万用表、相序测试仪、液压端子钳、力矩扳手及绝缘工具，操作人员佩戴不低于1000V耐压等级的绝缘手套。

二、输入输出接线中心步骤

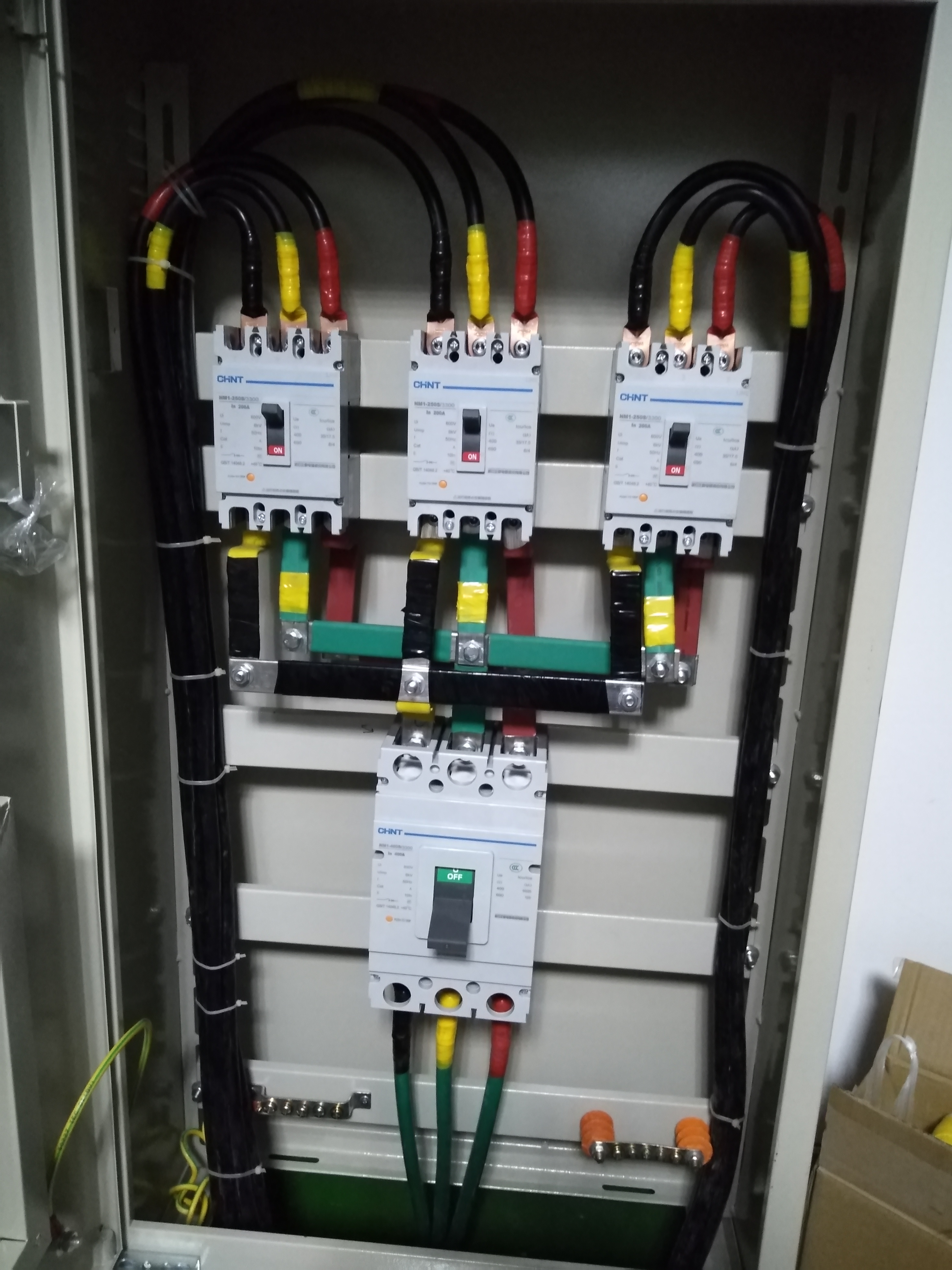

市电输入侧严格按“地→零→火”时序操作：黄绿双色接地线（PE）优先接入专门用接地端子，扭矩拧紧至1.5N·m；蓝色零线（N）接入“N”端子；棕色火线（L）接入“L”端子。接地线必须单独敷设，实测接地电阻小于4Ω。

三相UPS输入采用三相五线制（L1/L2/L3/N/PE），接入380V三相四线制电网。10–20kVA机型推荐6mm²线缆，30kVA及以上须达16mm²以上。三相电缆长度差把控在1米以内，以减少阻抗失衡。

负载输出侧先计算所有待接设备额定功率总和，确保不超过UPS标称输出功率的80%（如3000VA机型建议负载≤2400W）。中心设备（服务器主机、网络主交换机）优先接入OUTPUT主接口，各输出线缆端子压接后做绝缘胶带全包覆。

电池组连接需遵循“同厂、同型、同龄、同容”四同原则。以16节12V电池组为例，严格按“首负—次正—次负—末正”串联，末节正极引出线须经直流空开后再接入UPS“BAT+”端子，空开须安装于电池正极引出端30cm内。接线后用万用表实测总电压约为192V±2V，确保极性正确。

三、三相相序检测：不可忽略的关键一步

三相UPS的输入接线有严格相序要求，EPS则无此要求。正确相序是UPS逆变器与旁路电源同相位切换的保护，若相序错误，UPS从逆变模式切向旁路时可能瞬间短路，造成切换失败。

检测步骤如下：按相序将市电R、S、T、N接入UPS输入端子并锁紧，用万用表测量R-N、S-N、T-N电压，应稳定在220V±25%范围，频率50Hz±1。合上市电输入开关，再合上自动旁路开关。若听到长鸣报警声，则表明输入相序错误，应立即断开电源，任意调换输入三相中的两相，重新合闸后若无报警，即表示相位正确。

四、通电调试三步验证

全部接线完成并确认相序无误后，先闭合市电输入开关，观察UPS面板“LINE”灯常亮、无告警声；30秒后闭合电池空开，确认电池状态正常；结尾逐台开启负载设备。手动切断市电，验证UPS能否在10毫秒内无缝切换至电池供电模式，输出电压波动不超过±3%。

UPS安装接线是精细活，也是良心活。每一个端子、每一根线缆都关乎设备安全。欢迎广大同行交流探讨！
