压铆螺母尺寸及开孔尺寸怎么量

来源：发布时间：2026-06-25

在钣金压铆作业中，尺寸测量不准是导致压铆松动、偏心、压裂、脱落的主要原因。很多现场人员只会简单测量螺纹大小，忽略压铆外径、螺母总长、板材底孔等关键数据，造成批量装配不良。掌握标准测量方法，准确核对压铆螺母本体尺寸与板材开孔尺寸，是保障压铆工艺稳定、避免返工报废的基础。

一、压铆螺母本体主要尺寸测量

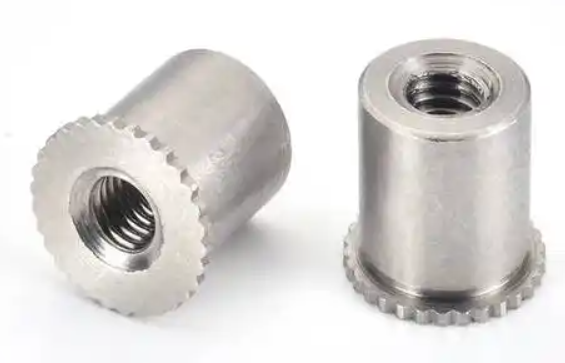

压铆螺母常规只需测量三项关键数据，使用普通游标卡尺即可准确测出。首先是螺纹规格，测量内螺纹大径，对照国标区分M3、M4、M5、M6等标准规格，同时检查牙纹完整度，避免滑丝、烂牙次品。其次是压铆外径，也就是螺母带滚花纹理的柱体最大外径，这是匹配板材底孔的主要尺寸，直接决定咬合松紧度。终了是螺母总长，即法兰面到柱体底端的整体高度，用来匹配板材厚度，防止压装过深、板面凸起或压装不到位。

二、钣金开孔尺寸标准测量方法

板材底孔尺寸精度决定压铆成败，测量方式区别于普通孔径测量。测量时需选取孔位横向、纵向两个点位取平均值，规避冲孔、钻孔带来的椭圆偏差。同时清理孔口毛刺、变形凸起，防止数据虚大。常规国标压铆螺母有固定适配底孔，如M4底孔5.0mm、M5底孔6.0mm、M6底孔7.0mm，实测孔径需控制在标准公差范围内，偏大咬合不足易松动，偏小易压裂板材、压装不到位。

三、测量避坑与实操要点

日常测量存在多处常见误区。测量螺母外径时，切勿只测单一位置，需多点测量规避偏心产品；测量孔径不能在带毛刺、变形位置取值，避免误差误判；同时禁止混用螺纹底孔与压铆底孔标准，二者尺寸完全不同。另外，针对不锈钢、高硬度板材，测量时需预留微小公差，适配压装形变需求，保证咬合饱满紧实。

总结

总而言之，压铆螺母测量重点在于核对螺纹规格、压铆外径、螺母总长三大本体尺寸，配合双向取平均值的开孔测量方式，即可准确把控装配精度。规范测量流程、避开测量误区，能有效杜绝压铆松动、板材开裂、装配不良等问题，大幅提升钣金装配良品率。
