压铆螺母发生氢脆应该怎么处理

来源：发布时间：2026-06-25

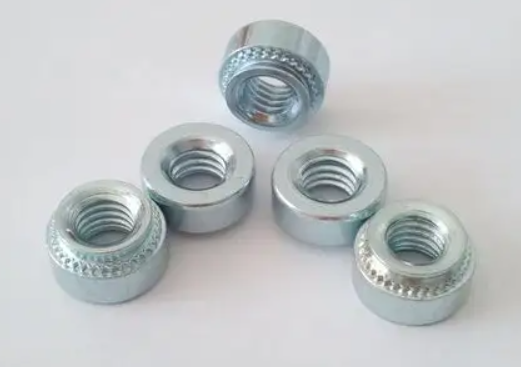

压铆螺母氢脆是**度碳钢压铆件电镀后最常见的隐性质量缺陷。氢脆属于延迟性断裂问题，产品出厂外观完好，压装使用一段时间后会突然开裂、崩断、脱落，无明显征兆，对设备安全危害极大。很多工厂只注重表面镀层防锈，忽略除氢工艺，导致批量返工、售后事故。掌握压铆螺母氢脆的判断、处理和预防方法，是把控紧固件质量的关键。

一、已出现氢脆的应急处理方案

已经完成电镀、尚未装机的压铆螺母，优先补做高温除氢烘烤进行补救。按照行业标准，需在190℃–230℃恒温烘烤4–24小时，通过高温促使金属内部氢原子快速析出，释放内部应力。硬度越高、规格越大的螺母，烘烤时长需适当延长。对于已经装机、出现微裂、脆断的压铆螺母，无修复价值，必须全数更换，禁止继续使用，避免后期突发断裂引发安全事故。同时对同批次产品隔离复检，杜绝批量隐患。

二、源头工艺整改，杜绝再次吸氢

氢脆主要产生于酸洗、电镀工序，**度碳钢压铆螺母极易在强酸环境中渗入氢原子。生产中需优化前处理工艺，尽量缩短酸洗时长，添加酸洗缓蚀剂，减少金属吸氢量。条件允许可采用喷砂、抛丸物理除锈替代化学酸洗，从源头降低氢脆概率。电镀完成后，必须在4小时内进入烘炉除氢，严禁搁置超时，这是行业公认***的预防手段。

三、表面工艺与材质优化

常规电镀锌工艺**易引发氢脆，对高精密、高负荷工况的压铆螺母，可更换机械镀锌、达克罗涂层等无氢工艺，彻底规避氢脆风险。材质选型上，高硬度**度压铆件务必配套除氢工序，不锈钢压铆螺母无需酸洗电镀，基本不会产生氢脆，适合高可靠、长寿命设备工况。

四、成品检测管控

批量产品需通过延迟断裂测试、扭力抽检筛查氢脆隐患。若出现轻微受力即崩裂、螺纹根部脆断、无变形直接断裂等特征，说明氢脆严重，需整批返工除氢或报废处理，严禁流入生产装配环节。

总结

压铆螺母氢脆以预防和烘烤除氢为**，已脆断产品只能更换，无法修复。生产中严格执行镀后及时除氢、优化酸洗工艺、升级表面处理、强化成品检测，就能彻底解决氢脆断裂难题，保障紧固件长期使用稳定安全。

锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以"开拓创新，追求优异"为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。公司先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。我们坚持"质量为本、科技兴企、用户至上"的服务宗旨，致力于成为客户信赖的长期合作伙伴。

联系人：王经理

联系电话：15900845109

标签：除甲醛除甲醛

上一篇： 压铆螺母、涨铆螺母和拉铆螺母的用处

下一篇： 防水螺母柱为什么会有不同的颜色
