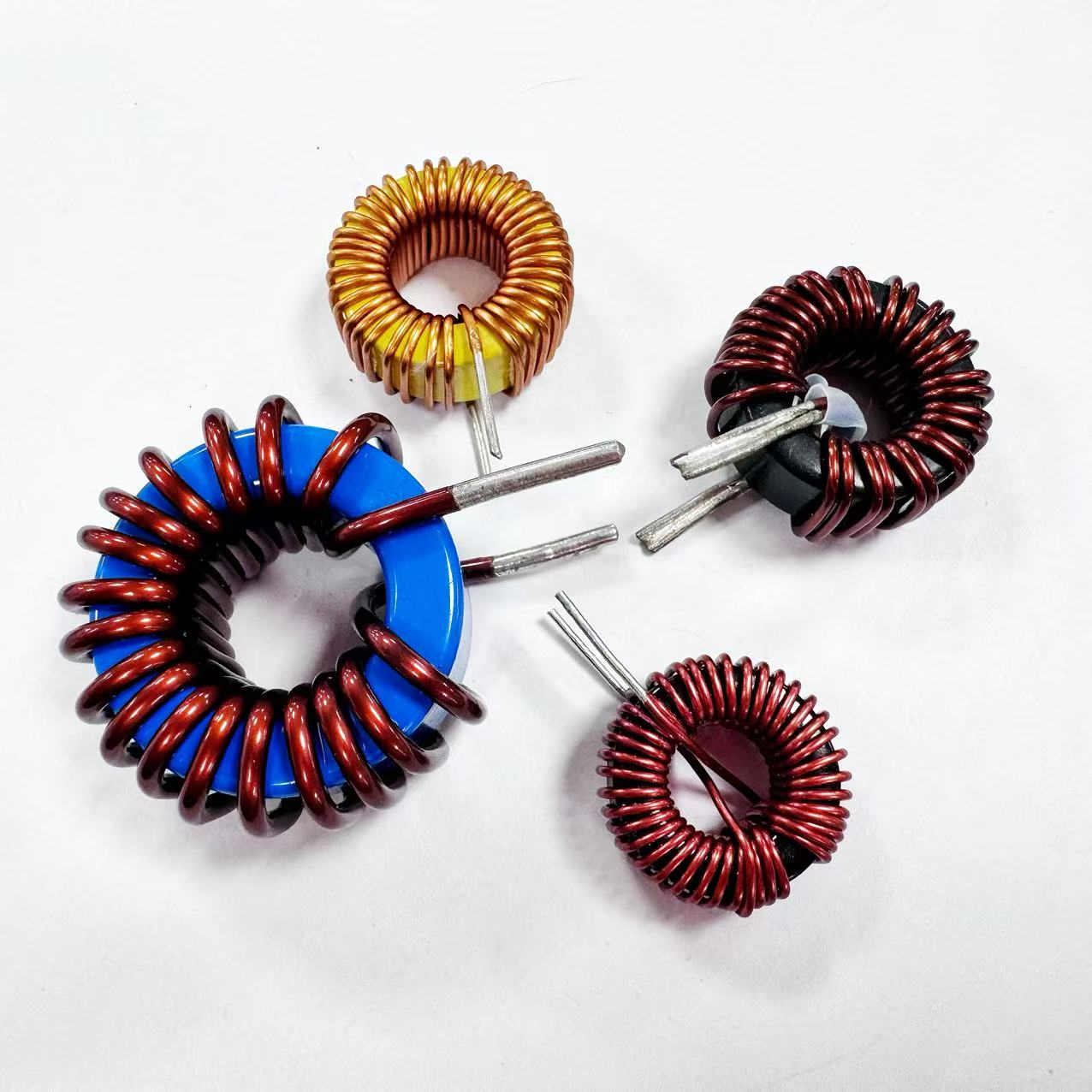

差模磁环电感的测试方法

在电子电路的设计与维护中，差模磁环电感扮演着滤除线路间噪声的重要角色。然而，如何判定一颗差模电感是否达到了设计要求？这需要依靠一套严谨、科学的测试方法。本文将从基础原理出发，为您梳理差模磁环电感的标准化测试流程，并分享在实际操作中值得关注的细节。

认识差模电感与测试

差模电感主要针对电源线或信号线之间的差模干扰起作用，其磁芯往往选用低损耗、高饱和特性的铁粉芯或合金磁粉芯材料 。为了确保它能有效工作，我们需要通过测试验证其几个关键参数。

常规的测试项目通常包含三个维度：电感量与品质因数、直流电阻以及耐压绝缘性能 。以下是一套较为通用的测试操作方法：

1. 电感量与Q值（品质因数）测试
这是评估磁环电感性能基础的步骤。我们需要准备一台LCR电桥测试仪。在测试前，建议对测试仪进行开路与短路校准，以消除测试线带来的误差。将测试频率设置为元器件实际工作频率附近（如1kHz或100kHz），将电感的引脚接入测试夹。记录下仪器显示的电感值（L）和Q值。Q值表示电感的效率，通常希望其越高越好，表示能量损耗较小。

2. 直流电阻测试
这一步骤用于检查线圈的铜损。使用毫欧表或万用表的电阻档，直接测量电感两个引脚之间的电阻值。该数值决定了电感在大电流通过时的发热程度。

3. 耐压与绝缘测试
为了防止电感在高压环境下被击穿，需要使用耐压测试仪。在电感的绕组与磁芯之间，或者绕组与绕组之间施加规定的电压（如1500V），观察是否有闪络或击穿现象 。

进阶测试：叠加偏置电流的影响

这是评估差模磁环电感性能较为复杂的一环。与共模电感不同，差模电感往往需要通过较大的工作电流。当大电流流过时，磁芯可能会趋向磁饱和，导致电感量迅速下降。电感量下降过多，就失去了滤波效果。

因此，有必要进行叠加偏置电流测试。

测试方法是将电感连接在LCR电桥上，同时通过一个直流源向电感注入额定工作电流。观察在通入电流前后，电感量的衰减幅度。苏州谷景电子在为客户选型时发现，由于差模电感采用的是低磁导率材料，其对直流偏置的敏感度相对较低，感量保持能力较为突出，这能有效保障电路在大电流状态下的稳定性 。

谷景在测试环节的技术支持

上述测试方法虽然看似标准，但在实际应用中，许多企业面临的问题并非“如何测”，而是“测不准”或“选不对”。这也是苏州谷景电子有限公司长期致力于解决的问题。

谷景深谙一个道理：测试的终点不是得到一组数据，而是为了匹配更合适的方案。许多用户反馈，按照标准参数采购的电感装板后，设备要么发热严重，要么滤波效果未达预期。这往往是因为常规测试是在“冷态”或“空载”下进行的，未能模拟电路的实际工作环境。

针对这一痛点，谷景的技术服务团队不*提供标准品，更强调“精微匹配”的服务模式。在客户进行前期测试时，谷景会深度介入，协助客户分析电路的实际工作频率、环境温度及 EMI 特性 。例如，在满足客户提出的1500V耐压要求时，谷景不*关注电感本身的参数，甚至会细致到分析 PCB 板的厚度与引脚间距，从而定制生产工装，确保电感在严苛环境下也能安稳运行 。

此外，在生产一致性上，差模磁环电感的绕线工艺是关键。绕线的松紧度、匝数的微差都会直接影响测试结果。谷景依托自动化的绕线和检测设备，严控材料源头与制程稳定，确保出货的每一颗磁环电感在感值和内阻上都具有良好的批次一致性 。

差模磁环电感的测试既是一门科学，也是一项需要结合实际场景的细致工作。从简单的LCR读数到复杂的偏流测试，每一个数据都是电感性能的证明。对于企业而言，拥有一家不*懂测试、更懂如何根据测试结果优化产品的合作伙伴，往往能让研发生产工作事半功倍。
