从冲压到组装 TF 卡座生产全流程讲解

近年来，车载记录仪、户外安防摄像头、物联网通信模组等智能硬件出货量持续攀升，TF 卡座连接器作为设备存储读写的关键元器件，产品耐用度、焊接良率直接影响终端口碑。不少采购与研发人员只关注成品参数，不了解生产工艺差异，采购低价劣质卡座后，频繁出现端子氧化、插拔卡顿、SMT 虚焊等批量不良。深圳市龙强精密工业拥有完整 TF 卡座全链路自产产线，从自主模具开发、金属端子冲压、电镀防护、塑胶注塑到自动化组装、可靠性检测一体化生产，本文结合工厂标准化作业流程，完整拆解工业级TF 卡座连接器的生产制造全过程，直观看懂卡座的品控逻辑。

一款合格耐用的TF 卡座连接器，生产首道工序为定制模具开发，也是把控尺寸精度的源头。龙强精工内部配备模具加工车间，由 18 名专业研发工程师负责卡座模具设计与加工，依托高精度 CNC、慢走丝设备加工模具型腔，加工公差控制在 ±0.005mm。正式量产前，所有模具都要经过上百次试模、尺寸复测、回弹校正，端子与胶芯的匹配间隙严格锁定标准范围，确认无卡模、成型变形问题后，才会投入大批量生产，从根源规避后续组装错位、插卡不畅等缺陷。

模具验收完成后进入高速冲压工序，用于成型 TF 卡座内部金属弹片端子。工厂搭载多台进口高速精密冲床，选用高弹性 C5191 磷铜带作为原材料，厚度统一管控 0.20~0.25mm，保障上万次插拔后端子不疲劳变形。铜带通过自动化送料设备连续进料，冲床每分钟完成 800 至 1200 次冲压成型，同步完成冲孔、折弯、轮廓裁切，全程搭配在线视觉检测设备，实时剔除毛刺、折弯偏移的不良端子，冲压工序直通率稳定维持 99.9% 以上。冲压成型后的端子不会直接流入下一工序，统一转入专属电镀车间做防腐导电处理。

电镀工艺直接决定TF 卡座连接器抗盐雾、抗氧化性能，也是区分工业级与普通消费级卡座的关键。龙强精工采用环保无氰电镀工艺，完全符合 RoHS、REACH 国际环保标准。端子先镀加厚镍底层提升附着力，卡体接触区域镀 30~50μ” 硬金，焊脚部位镀雾锡保障 SMT 焊接效果。整套电镀流程完成后，每批次抽样开展 72 小时中性盐雾测试，端子无锈蚀、接触电阻波动小于 15mΩ 才算达标，适配沿海、车载等高腐蚀使用环境。

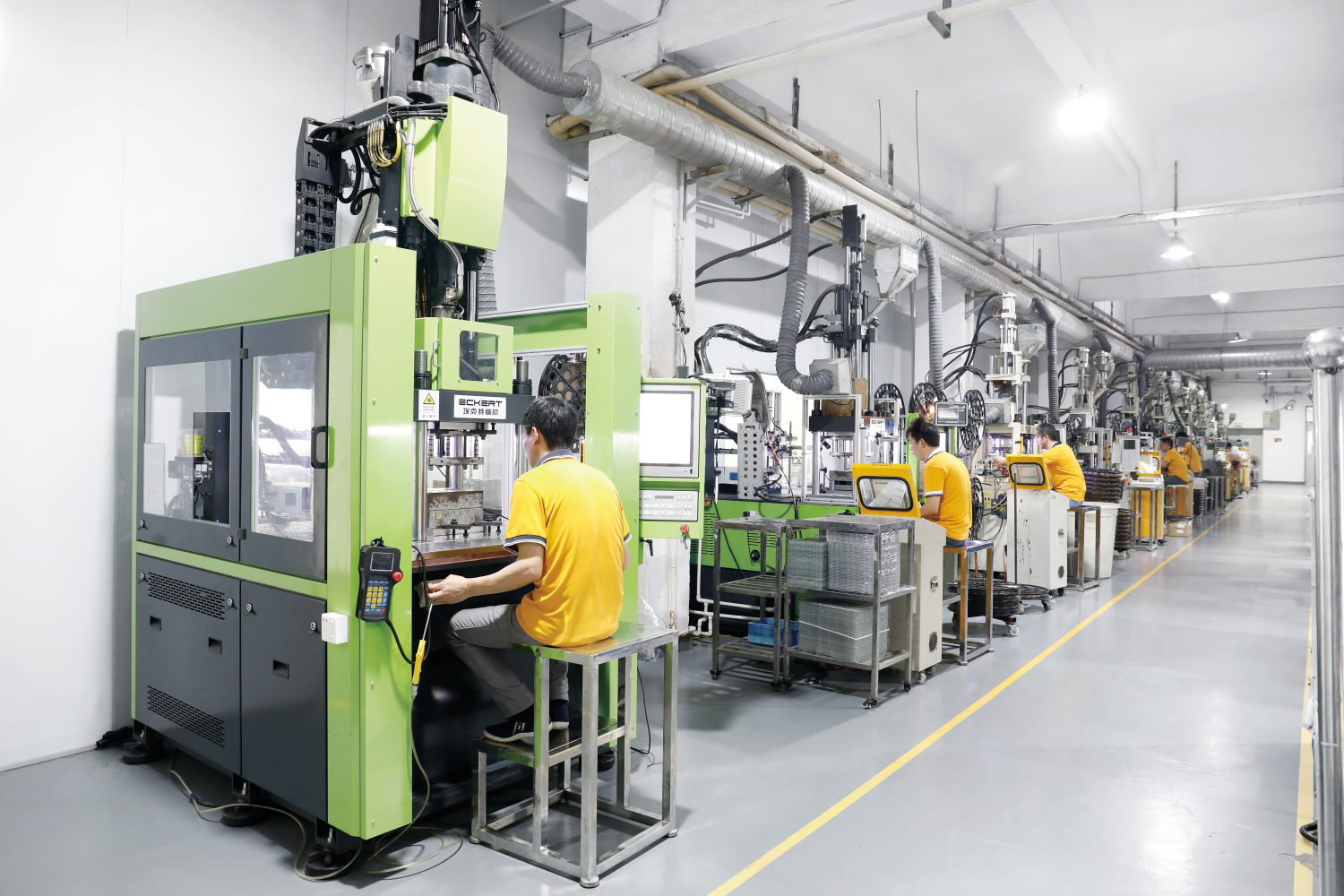

电镀合格端子转入注塑工序，胶芯原料选用耐高温 LCP 工程塑料，可长期耐受 260℃回流焊高温，焊接过程不会软化起泡。车间采用电动精密注塑机，使用嵌件一体注塑工艺，将金属端子准确预埋进塑胶型腔，一体成型消除组装缝隙，大幅减少后期使用松动、接触不良问题。注塑过程实时监控模温、熔料压力，批量胶芯尺寸高度统一，无缩水、气孔等外观缺陷，为后续自动化组装打下基础。

注塑半成品进入 25 条全自动装配流水线，完成 TF 卡座整体组装与功能调试。机械臂准确完成弹片定位、外壳装配、Push-Push 自弹机构校准，带防呆防反插款式同步装配限位结构。所有组装完成的半成品会经过自动化插拔力测试，反复模拟日常插卡动作，淘汰弹出卡顿、力度失衡产品。工序末尾搭配激光打标设备，刻印专属批次编码，实现每一批TF 卡座连接器全流程溯源。

全部组装完成后，成品统一送入可靠性实验室做全项检测，包含万次插拔耐久、高低温循环、模拟车载震动、湿热老化等测试，只有全部指标达标才能打包出库。深圳市龙强精密工业 2010 年成立于深圳光明，厂区占地 6000㎡，为国家级高新技术企业，通过 ISO9001、ISO14001 双体系认证，28 人质检团队执行全流程分层检测，将TF 卡座连接器出厂不良率稳定控制在 0.1% 以内。长期为安防、车载、物联网行业头部企业供货，全系列 TF 卡座现货充足，支持特殊沉板、异形结构非标开模，新品试样 7 天交付。

纵观整套生产流程不难看出，TF 卡座连接器依靠每一道工序的精细化管控实现稳定性能。龙强精工依托自产全产业链优势，省去中间商环节，同时严控冲压、电镀、注塑、组装每一处细节，从源头降低终端设备读卡故障、产线返工损耗，为各类电子制造企业提供高性价比工业级存储连接配套方案。V:19232062145
