内焊与外焊 TF 卡座 焊接工艺区分详解

在智能数码、安防监控、智能穿戴、车载电子等主流领域，TF 卡座连接器是设备实现存储卡拓展功能的关键基础配件。随着电子制造行业精细化发展，不同结构的TF 卡座连接器在焊接、装配环节有着截然不同的工艺标准。目前市场上流通较广的就是内焊款与外焊款 TF 卡座，不少电子厂商、SMT 贴片车间工程师、采购人员在选型、量产加工以及设备维修时，经常混淆两种产品的焊接工艺，进而出现虚焊、装配不良、返修困难等问题。针对这一行业常见难题，本文结合深圳市龙强精密工业有限公司十余年的生产实操经验，深度解析内焊、外焊TF 卡座连接器的焊接工艺差异、优缺点、实操要点以及适用场景，为广大行业从业者提供可参考的干货内容。

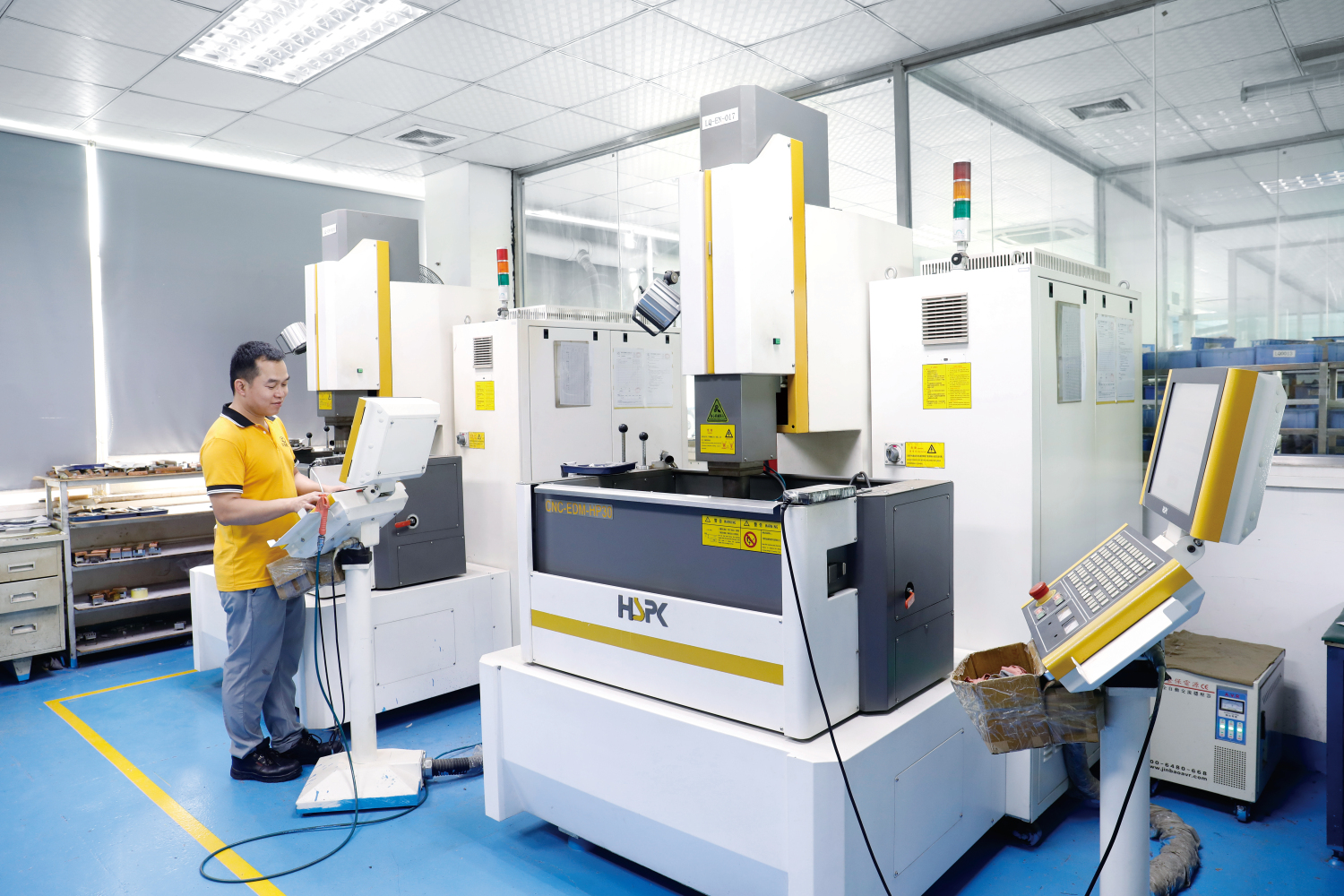

深圳市龙强精密工业有限公司坐落于深圳光明区，2010 年正式成立，是一家集研发、模具制造、五金冲压、注塑成型、自动化组装及销售为一体的专业连接器生产企业。公司拥有 6000 平米标准生产厂房与全套精密生产、检测设备，先后通过 ISO9001 质量管理体系、ISO14001 环境管理体系、IECQ QC080000 有害物质管理体系认证，同时获评国家级高新技术企业，手握多项连接器结构及工艺技术。企业主营TF 卡座连接器、SIM 卡座、USB、HDMI 等精密连接器件，旗下 TF 卡座涵盖 8Pin、9Pin、10Pin 等全主流规格，内焊、外焊两大系列产品量产能力稳定，合作客户覆盖全国多地，部分产品远销海外，凭借过硬的产品品质和成熟的工艺技术，在业内积累了良好口碑。

外焊TF 卡座连接器是行业应用历史长远的经典款式，也是目前打样测试、常规量产的主流选择。该产品直观的特征就是焊盘裸露在卡座外壳外部，整体结构简单，完美适配市面所有通用 SMT 贴片设备与标准治具，无需额外定制工装夹具，能够大幅降低生产前期投入。在焊接作业中，操作人员按照常规回流焊参数即可完成加工，贴片机完成对位贴装后，外露焊盘与 PCB 板焊盘熔接成型，整套工序流程简单、上手门槛低，生产效率十分可观。除此之外，裸露的焊点一目了然，一旦出现连锡、虚焊、脱焊等常见焊接故障，工作人员可以快速定位问题并完成补焊、拆解返修，后期设备运维成本更低。考虑到外露焊点容易积灰、氧化的问题，龙强精工对外焊TF 卡座连接器的焊脚统一做镀镍、镀金防护处理，有效提升焊点耐腐蚀能力。这类产品大多应用在移动电源、蓝牙音箱、家用普通摄像头等对机身厚度无严格要求的终端设备上。

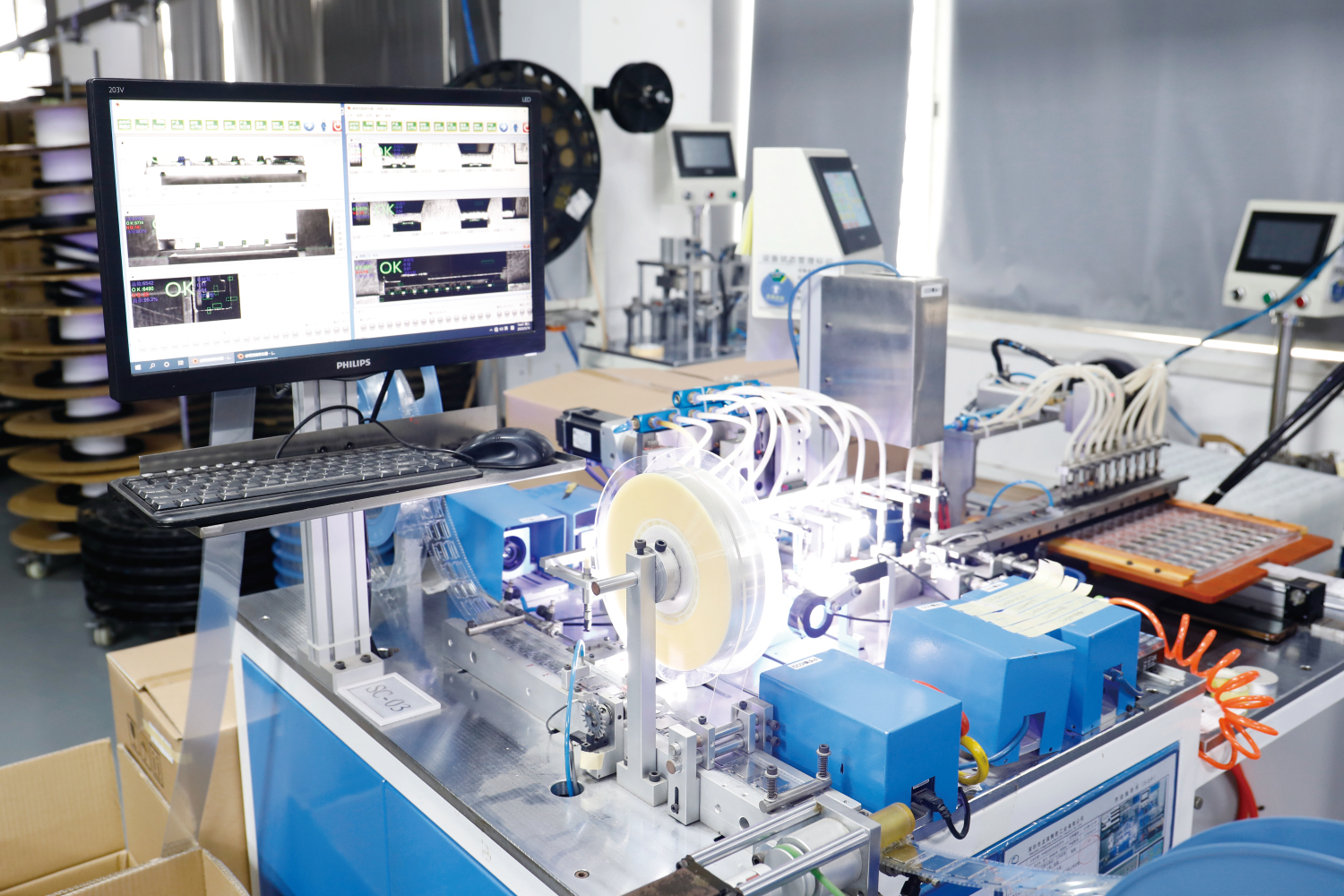

为顺应电子产品轻薄化、小型化的发展趋势，内焊TF 卡座连接器如今得到了大规模普及。这款产品将所有焊盘隐藏在卡座壳体内部，外部无外露焊点，结构更加紧凑，能够有效节约 PCB 板布局空间，是超薄智能穿戴、迷你数码、VR 设备的关键配件。不过内置焊盘也对焊接工艺提出了更高要求，生产时必须搭配适配定位治具，同时技术人员需要针对性调试回流焊的温度、风速和走板速度，避免高温灼伤卡座内部弹片与塑胶结构。依托外壳的防护，内焊TF 卡座连接器防尘、防潮、抗震动性能表现优异，也常被用于车载设备、户外智能硬件等复杂工况产品。美中不足的是，受封闭式结构限制，焊点无法直接观测，产品出现焊接故障后，检修和拆解难度会大幅增加。对此，龙强精工利用影像测量仪、盐雾测试机、恒温恒湿箱等专业设备开展全流程质检，从生产源头把控品质，减少不良品流出。

结合多年服务客户的经验，在此分享实用选型与焊接避坑建议：如果企业主打常规厚度产品、以小批量打样为主，或是希望简化焊接流程、降低返修成本，优先选择外焊TF 卡座连接器；若产品主打超薄设计，或是应用在潮湿、高震动的户外、车载场景，内焊款式会是更合适的选择。另外提醒 SMT 车间，加工内焊 TF 卡座时，务必提前调试炉温曲线，防止高温损坏内部精密元件。

作为深耕行业多年的TF 卡座连接器生产厂家，龙强精工可根据客户的 PCB 设计方案、生产设备、产品应用场景准确匹配对应产品，同时提供标准化焊接工艺参数与技术指导。未来企业也会持续优化生产工艺，升级自动化产线，以让客户满意的连接器产品和完善的配套服务，助力各大电子制造企业高效生产。V:19232062145
