四外壳脚结构 19PIN HDMI AF 贴片连接器工艺解析

       在智能影音、智能家居、安防监控等产业持续扩容的当下，HDMI 作为高清音视频传输的主要接口，几乎覆盖了电视、机顶盒、显示器、投影仪等各类终端设备，市场对HDMI 连接器的结构稳定性、焊接效果与综合品质要求也越来越高。深圳市龙强精密工业有限公司（龙强精工）深耕精密连接器制造领域多年，主营SIM 连接器、USB 连接器、TF 卡座、HDMI 连接器四大主力品类，依靠自主研发、全流程生产与严格品控，产品广泛应用于消费电子、汽车电子、安防设备等领域，收获了海内外客户的认可。本次我们就针对旗下爆款19PIN HDMI AF 贴片连接器，结合其标志性的四外壳脚结构，从设计、选材、生产、检测等维度做完整工艺解析，帮助行业用户各方面了解这款主流HDMI AF 母座产品。

       目前市面上 19PIN 规格是HDMI 连接器应用范围较广的型号，而HDMI AF 贴片母座凭借适配 SMT 自动化焊接、节省设备内部空间的优势，成为中小体积影音设备的优先配件。传统款式的HDMI 贴片连接器多采用双外壳脚设计，在大批量 SMT 贴片作业、设备长期震动使用的场景中，容易出现焊点受力不均、虚焊、接口松动等问题，不*影响组装良率，还会造成音视频信号断连、画面闪断等故障。针对行业普遍存在的痛点，龙强精工对这款 19PIN HDMI AF 产品进行结构升级，创新采用四外壳脚布局，也是这款HDMI 连接器主要的设计亮点。

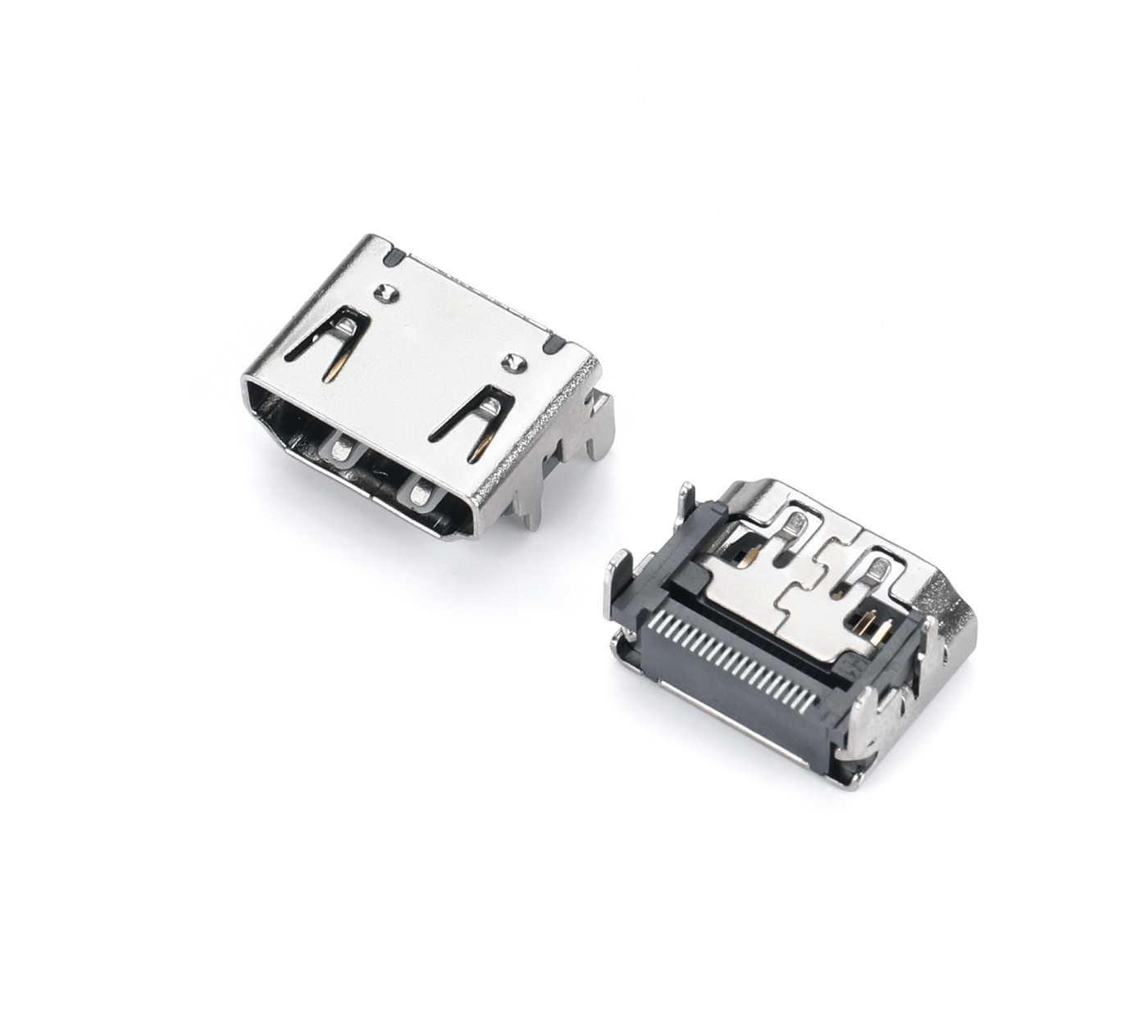

       四个外壳脚呈对称式分布在产品底部，与 PCB 电路板接触面积更大、受力更均衡。在 SMT 回流焊工序中，能有效分散高温与机械压力，大幅降低虚焊、脱焊、偏位等不良现象，提升终端厂家贴片生产的良品率。与此同时，四外壳脚进一步加固了HDMI AF 母座与主板的连接强度，设备在运输、移动、长期震动环境下，接口不易出现晃动、松脱，从结构上筑牢HDMI信号传输的稳定性，完美适配家用影音、户外安防、便携智能设备等多类使用场景。

       选材是决定HDMI 连接器使用寿命与电气性能的关键，龙强精工结合多年生产经验，为这款 19PIN HDMI AF 贴片连接器搭配了高规格原材料。产品导电端子选用高弹性磷铜材质，导电效率优异，可保障HDMI高清音视频信号无损传输；端子的弹性持久，经过上万次插拔测试后，依旧能保持紧密接触，不会出现接触不良的情况。主体绝缘部分采用耐高温 LCP 工程塑料，可耐受 SMT 回流焊高温环境，不会发生变形、软化，同时具备优良绝缘性能，有效规避短路风险。产品金属外壳经过镀镍防腐处理，防潮、抗氧化能力突出，即便在潮湿、多尘的复杂工况中，这款HDMI 连接器也能长期稳定运行，大幅降低设备后期维护成本，这也是采购商、设备厂商尤为关注的实用性能。

       依托完整的产业链优势，龙强精工实现了HDMI 连接器从模具开发到成品出厂的全自主生产，也是产品品质稳定、工艺成熟的主要保障。公司拥有专业模具加工中心，配备沙迪克放电机、五轴 CNC、精密研磨设备等高精度加工设备，可**完成HDMI系列产品模具的设计、打磨与调试，模具精度严格把控，保证每一批次 19PIN HDMI AF 产品尺寸统一、公差合规，完全匹配自动化贴片设备的作业标准。

       五金冲压车间搭载多台中国台湾振力高速精密冲压机，对HDMI端子、外壳等金属部件一体成型加工，部件边缘平整无毛刺，从源头规避焊接隐患。注塑车间采用沙迪克、发那科等**品牌注塑设备，利用成熟工艺完成塑胶主体成型，结构紧实耐用。整套生产流程标准化、流程化，再加上 25 条自动化装配检测生产线加持，这款HDMI AF 贴片连接器可实现大批量、高效率量产，供货能力充足，能够满足不同规模客户的订单需求。

       除HDMI 连接器之外，龙强精工主力打造的SIM 连接器、USB 连接器、TF 卡座等产品，同样沿用这套高标准生产与品控体系。公司早已通过 ISO9001:2015 质量管理体系、ISO14001 环境管理体系认证，2023 年获评高新技术企业，多项产品拥有自主实用新型**，专业资质齐全，生产流程、检测标准均符合行业国际规范，产品品质具备**背书。

       在成品检测环节，每一款出厂的HDMI 连接器都要经过层层严苛测试：插拔力测试、接触阻抗测试、绝缘耐压测试、盐雾测试、高低温测试等项目逐一核验，只有全部达标才能入库发货。完善的检测体系，让 19PIN HDMI AF 四外壳脚贴片连接器在可靠性、安全性上达到行业前列水平，这也是众多企业选择与龙强精工合作的重要原因。

       如今电子设备持续朝着小型化、集成化、自动化方向发展，市场对HDMI 连接器、USB 连接器、TF 卡座、SIM 连接器等精密配件的工艺要求还在不断提升。龙强精工将继续发挥研发与生产优势，持续优化HDMI全系列产品结构与制造工艺，同时迭代升级其他品类连接器，以扎实的技术、稳定的品质、充足的产能，为消费电子、智能影音、安防等各行各业，提供高性价比的精密连接解决方案。未来品牌也会坚持技术创新，推出更多贴合市场需求的新型连接器产品，助力上下游产业协同发展。
