麦克风ESD静电整改案例

前言

麦克风，学名为传声器，由英语microphone（送话器）翻译而来，也称话筒，微音器。麦克风是将声音信号转换为电信号的能量转换器件。分类有动圈式、电容式、驻极体和**近新兴的硅微传声器，此外还有液体传声器和激光传声器。大多数麦克风都是驻极体电容器麦克风，其的工作原理是利用具有长久电荷隔离的聚合材料振动膜 。

一、产品功能与组成

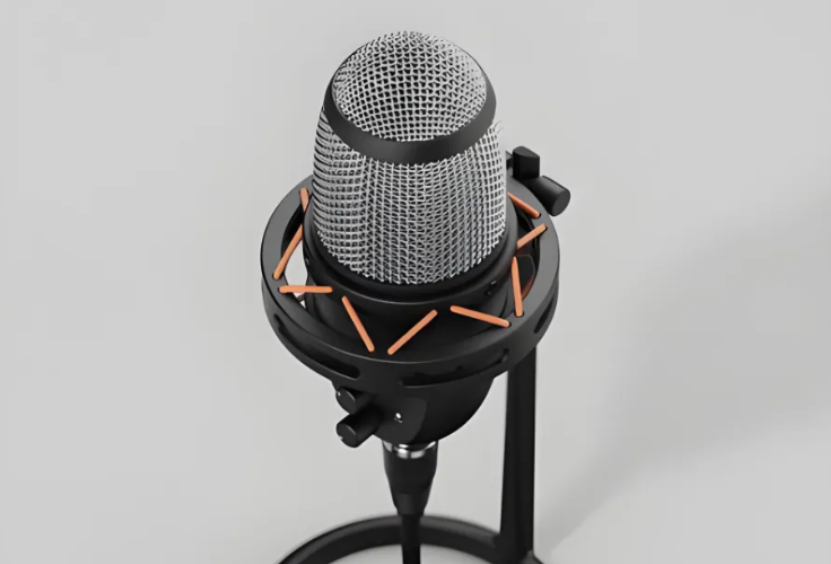

1.麦克风外观是由：收音处金属网、塑料旋钮、滑动开关、1个3.5耳机接口、一组type-c接口、塑料外壳组成，状态提示灯。

2.麦克风功能：有线连接PC设备，输入音频。

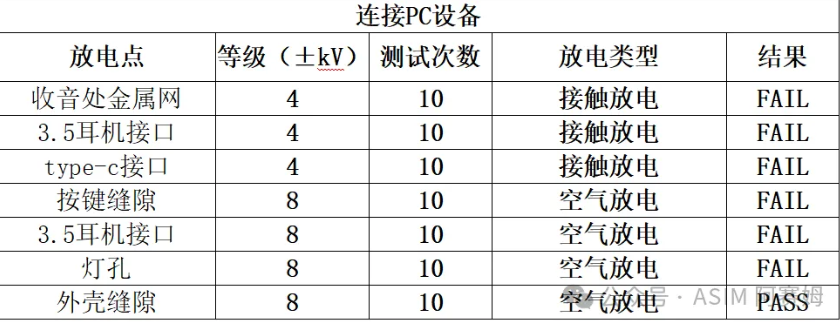

二、整改前数据

测试中出现与PC端通信断联，需要插拔重新上电后恢复。

三、原因分析

以下几种方式可能影响样机的原因；

1. 静电放电电流导致导体上产生的电压脉冲，

2. 静电放电产生的电磁场会耦合到长的信号线上，这些信号线起到了接收天线的作用。接触放电时会产生一个瞬态的大放电电流，该电流将在附近产生一个较大的电磁场，如果此时暴露在该电磁场中的器件或信号线比较敏感，系统就会出现不正常现象。

3. 金属网距离主板较近且无连接电，造成金属网对主板GND二次跳电。该电流将在附近产生一个较大的电磁场以及大电流冲击。

四、整改措施

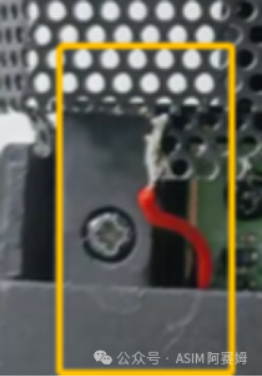

1.如下图，连接金属网与主板GND，防止测试中发生二次跳电现象。

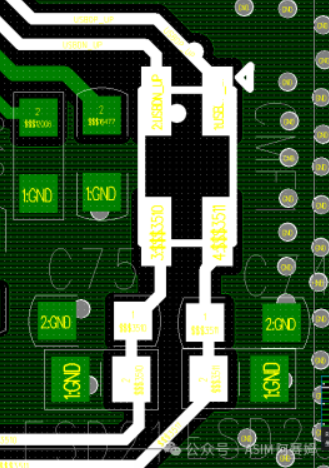

2.主板USBDP、USBDM端口对GND增加ESD(阿赛姆型号：ESD5D003TA)以及串联共模电感（阿赛姆型号：CMF1210DH900MFR）。

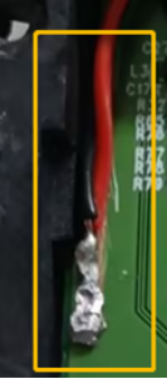

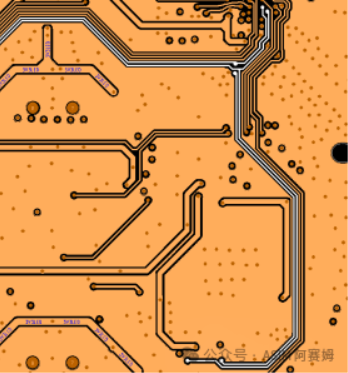

3.主板IC无用信号线走线过长且悬空，把信号测试电连接主板GND。

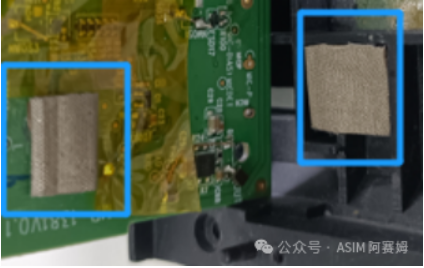

4.主板GND露铜，导电海绵连接主板下方金属块。

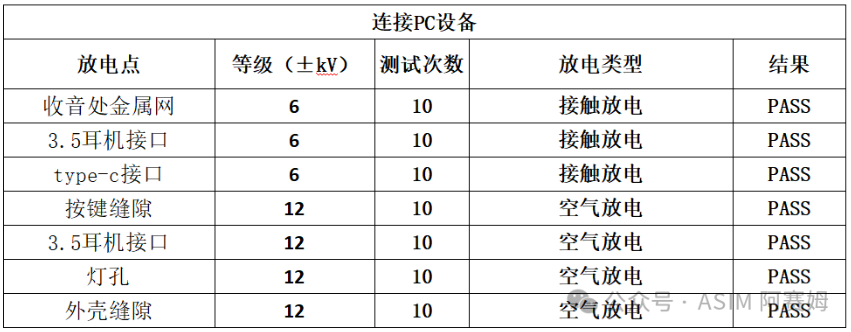

五、整改后数据

总结

以上整改后测试静电无异常，且提高电压测试通过接触放电±6KV、空气放电±12KV。
