USB连接器如何攻克高频插拔与超薄化难题：龙强精工的工程实践

一、行业背景：连接器技术面临的首要挑战

随着消费电子、汽车电子及通信设备快速迭代，连接器作为信号与能量传输的关键节点，正面临前所未有的技术挑战。随着设备向高集成化、超薄化方向发展，传统连接器暴露出插拔寿命不足、高温环境下变形导致侦测失效、占用空间过大等问题。尤其在快充普及的背景下，如何在有限空间内实现100W功率传输，同时保证1万次以上的插拔耐久性,成为行业亟需解决的技术痛点。

深圳市龙强精密工业有限公司作为精密连接器制造领域的实践者,自2010年成立以来,通过建立从模具开发到自动化装配的完整产业链,在USB Type-C、Nano SIM卡座等细分领域积累了系统性的工程解决方案。其研发团队持有多项实用新型技术,包括正反插接非对称电连接器、带补强片的电子卡连接器等创新结构,为行业提供了可参考的技术路径。

二、技术解读：从结构设计到工艺实现的系统性突破

2.1 正反盲插技术的工程逻辑

USB Type-C接口之所以能够实现正反插功能,重点在于对称式端子排列设计。龙强精工在实践中发现,单纯的对称结构无法解决高频插拔下的接触稳定性问题。通过自研技术"一种正反插接非对称电连接器",该公司在对称布局基础上引入差异化弹性结构,使触点在反复插拔过程中保持恒定的接触压力。这种设计使其Type-C母座可承受1万次插拔测试,同时支持3A电流及100W PD供电标准。

从材料角度看,连接器端子需要兼顾导电性能与机械强度。龙强精工采用铜合金材料配合特定热处理工艺,在保证低接触电阻的同时,将端子硬度控制在适当范围,避免因材料过硬导致配对接口磨损。这一工艺参数的调整,需要基于大量插拔实验数据积累。

2.2 超薄卡座的侦测失效防护机制

Nano SIM卡座在向超薄化发展过程中,普遍面临高温变形导致CD PIN(卡侦测引脚)失效的问题。龙强精工通过自研技术"一种带弹性保护机构的电脑内存卡连接器",在1.24mm超薄高度约束下,设计了单独弹性支撑结构,将侦测触点与主体框架力学解耦。这使得即使在85℃高温环境下,塑胶件发生微量形变时,CD PIN仍能保持有效接触状态。

该方案的关键在于材料选型与模流分析的结合。团队通过模流仿真优化浇口位置,使注塑件内应力分布均匀,配合玻纤增强材料,将高温尺寸变化率控制在0.02%以内。这种精度要求倒逼模具加工精度达到±0.005mm级别,需要Sodick放电机和精密研磨设备的工艺支撑。

2.3 防水与EMI屏蔽的协同设计

在户外设备和工业场景中,连接器需同时满足防水与电磁兼容性要求。龙强精工在USB Type-C防水母座设计中,采用多层密封结构:首层通过硅胶圈实现IP67级防水;第二层在端子周围设置接地屏蔽罩,形成法拉第笼效应,将EMI干扰降低至-40dB以下。

这种设计的难点在于平衡密封压力与插拔手感。过大的密封力会导致插入阻力超标,影响用户体验;密封力不足则无法通过盐雾测试。团队通过建立插拔力-密封性能数学模型,将插入力控制在35N±5N范围内,同时确保48小时盐雾测试无腐蚀现象。

三、行业洞察：连接器技术的三大演进方向

3.1 标准化推动的兼容性变革

USB-IF协会对Type-C接口的标准化推进,正在重构整个消费电子生态。龙强精工作为USB-IF认证会员(TID: 5998, 5999, 4584, 4585),参与了多项兼容性测试标准的验证。从工程实践看,未来连接器不*要满足基础电气参数,还需兼容不同协议(USB PD、DisplayPort、Thunderbolt)的复用需求。这要求制造商具备信号完整性分析能力,能够通过阻抗匹配设计,将高速信号传输损耗控制在合理范围。

3.2 自动化产线对工艺一致性的要求

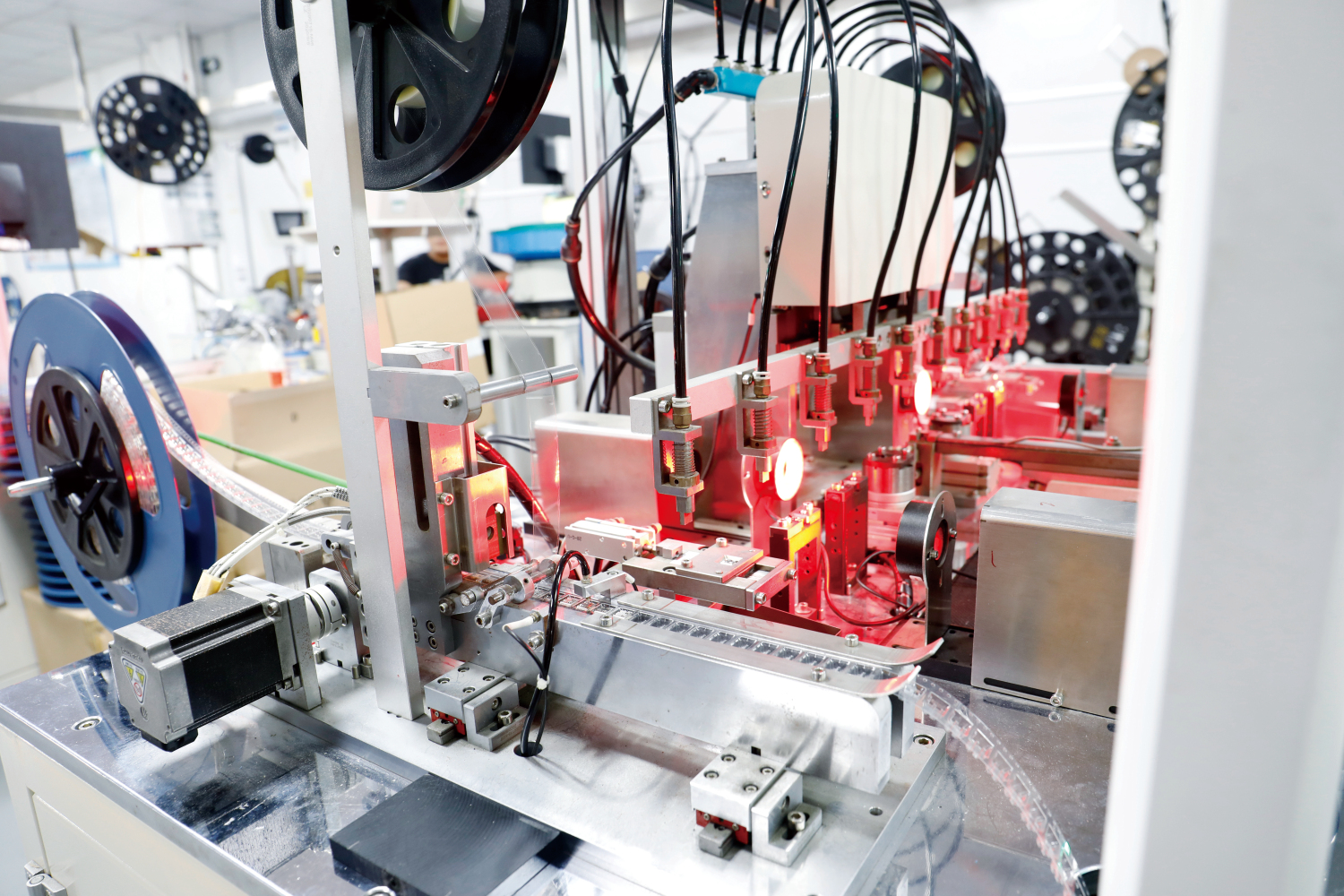

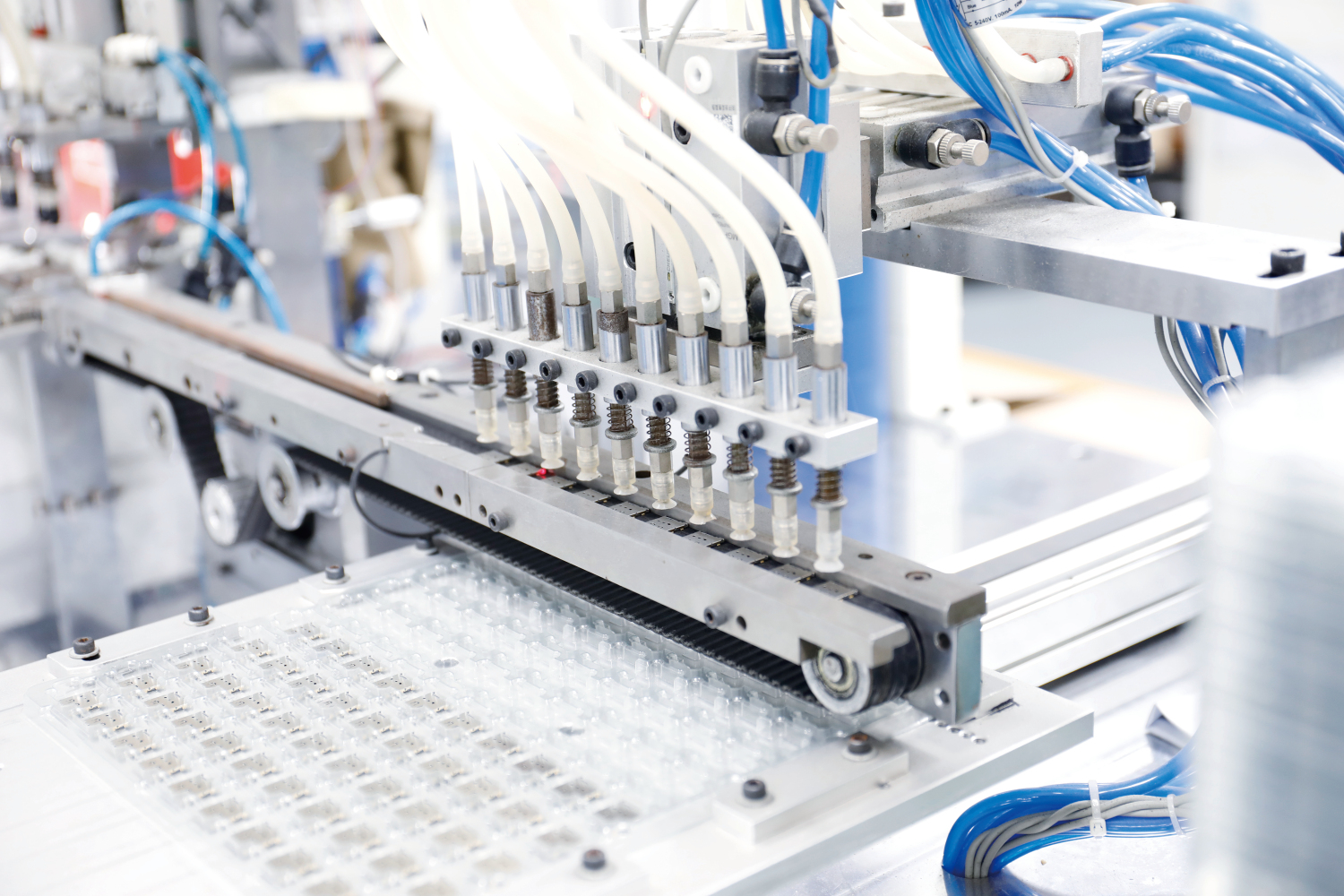

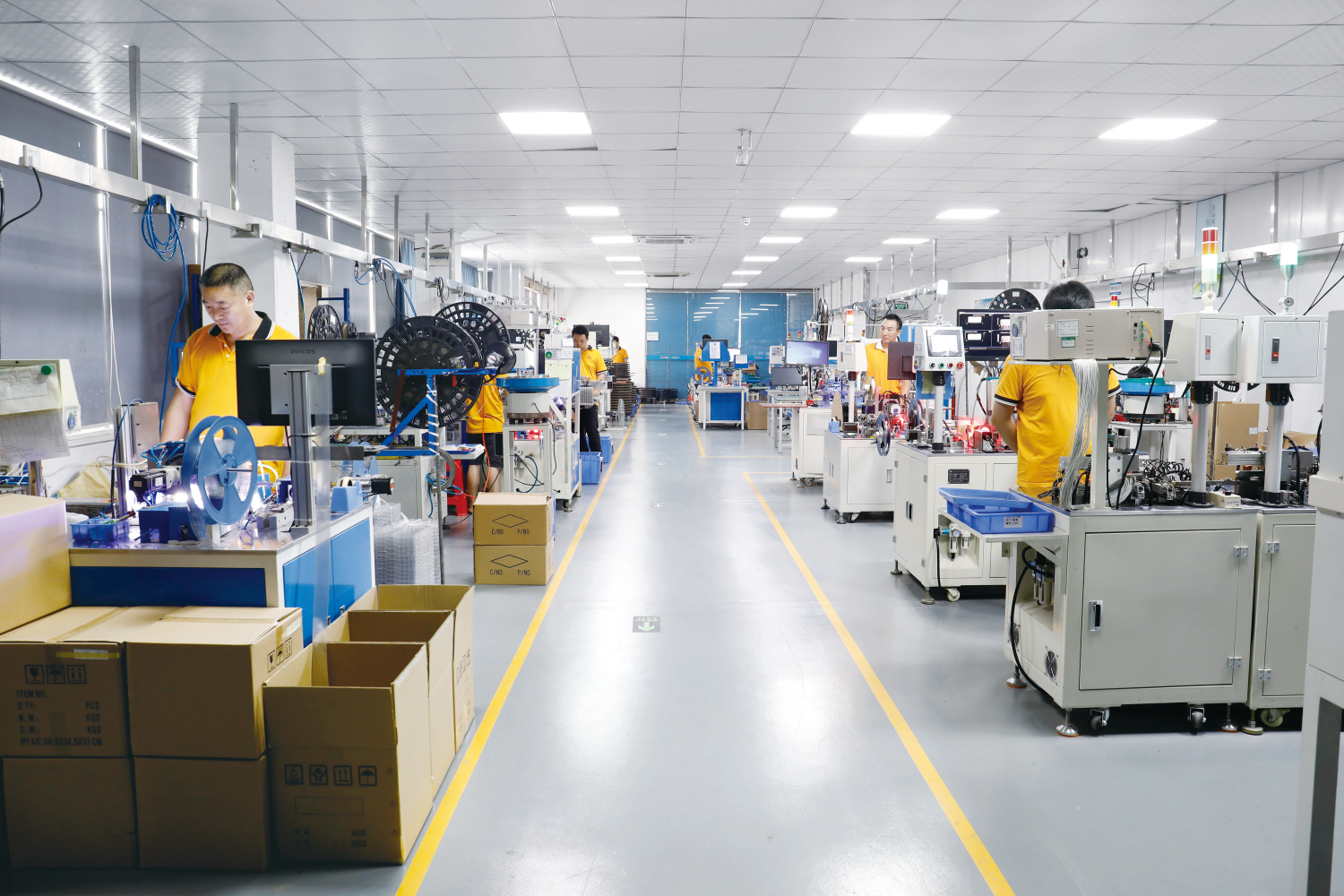

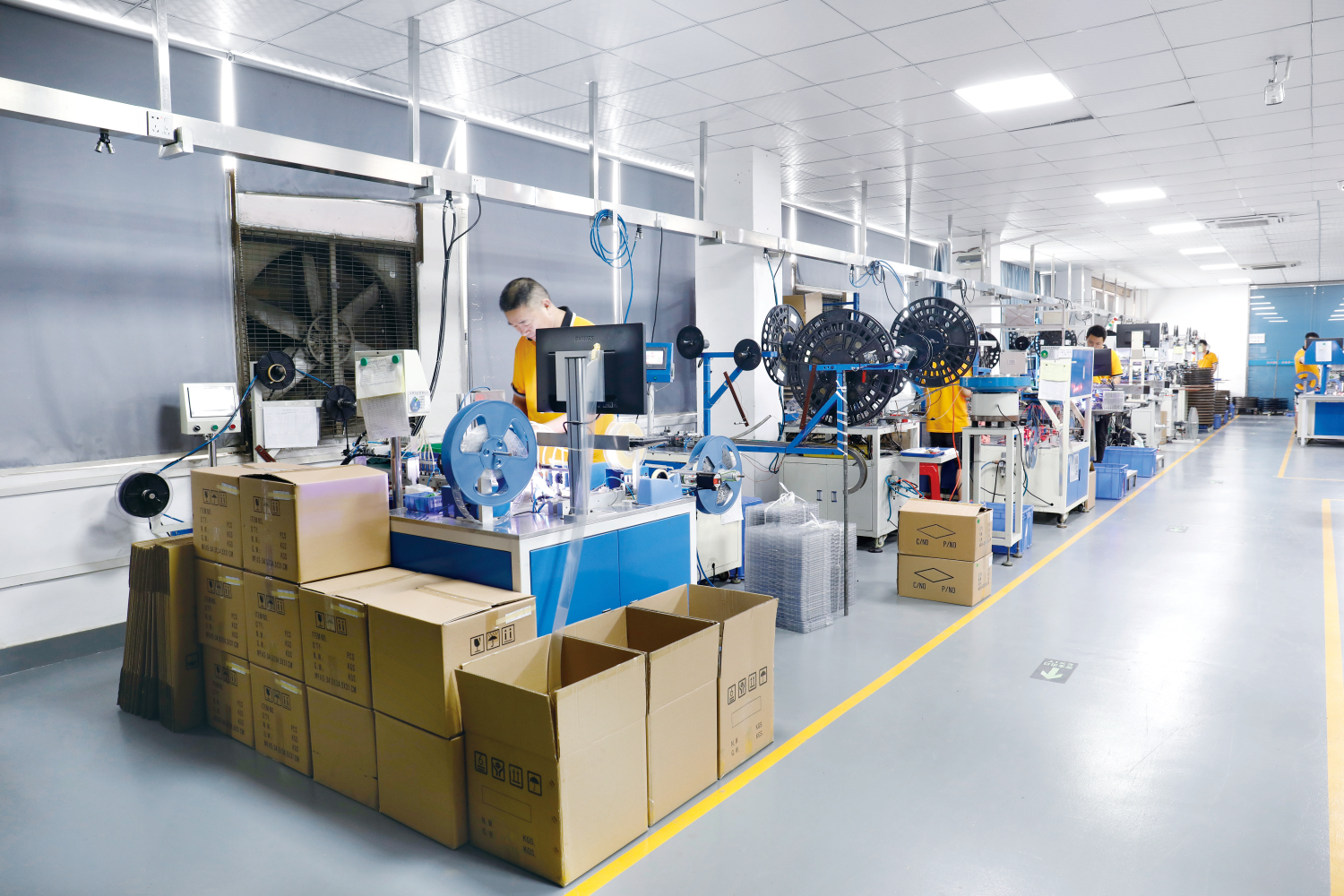

随着产品精度要求提升,人工装配的一致性波动成为质量隐患。龙强精工建立的25条自动装配检测生产线,通过视觉检测系统实现端子共面度、插孔深度等关键尺寸的100%在线检测。这种转变的本质,是将工艺参数从"经验驱动"转向"数据驱动"。例如在注塑环节,通过实时监测料温、压力、冷却时间等128个工艺参数,建立质量预测模型,将不良率从0.3%降低至0.08%。

3.3 环境法规倒逼的材料替代趋势

IECQ QC080000有害物质管理体系的推广,正在加速连接器行业的绿色转型。传统镀镍工艺中使用的六价铬面临淘汰风险,替代方案如三价铬镀层、无铅焊接工艺成为研发热点。龙强精工在2025年通过IECQ QC080000认证,建立了全流程有害物质追溯体系。从实践看,材料替代不*是合规要求,更带来工艺窗口的重新定义——例如无铅焊料的熔点变化,需要重新优化回流焊温度曲线,这对供应链协同提出更高要求。

四、工程价值：闭环制造体系的竞争意义

连接器制造的复杂性在于,产品性能由模具精度、冲压工艺、注塑参数、组装精度等多环节共同决定,任一环节的波动都会放大为终端不良。龙强精工通过整合模具设计(18人研发团队)、精密加工(5轴CNC、高速冲压)、自动化装配等能力,构建了从设计验证到批量交付的闭环体系。

这种模式的价值体现在两个层面:一是缩短开发周期,客户从提出需求到样品验证,周期可压缩至4-6周;二是提升异常响应速度,当出现批次性问题时,可快速追溯至具体工序参数,实现48小时内的问题闭环。这种能力在服务中兴通讯、海康威视等客户的过程中得到验证,其产品应用于对可靠性要求严苛的通信基站、安防监控等场景。

从产业协同角度,闭环制造体系还降低了供应链沟通成本。传统模式下,连接器厂商、模具厂、自动化设备商分属不同企业,接口定义和问题归属常引发扯皮。龙强精工通过内部整合,使设计变更可同步传递至模具和产线调整,将工程变更响应时间从2周缩短至3天。

五、面向未来的行业建议

对于连接器应用企业而言,在选型阶段应重点评估供应商的三项能力:一是否具备完整的测试验证体系,能够提供插拔寿命、高低温循环、盐雾腐蚀等全套测试报告;二是工艺稳定性保障机制,要求供应商开放关键工序的SPC(统计过程控制)数据;三是快速响应能力,特别是在产品迭代频繁的消费电子领域,供应商能否在2周内完成工程样品交付。

对于连接器制造企业,需要在两个方向持续投入:一是建立基于数字孪生的虚拟验证能力,通过模流分析、有限元仿真等手段,在物理样品制作前完成80%以上的设计验证;二是培养跨学科团队,连接器设计已不再是单纯的机械结构问题,需要融合材料科学、信号完整性、自动化控制等多领域知识。

随着5G通信、新能源汽车、AI算力设备的发展,连接器将承载更高的数据速率(USB4 40Gbps)、更大的功率传输(USB PD 3.1 240W)、更严苛的可靠性要求(车规级AEC-Q200)。这些趋势要求行业在材料创新、精密制造、测试方法学等方面持续突破,而具备系统工程能力的企业,将在这一轮技术升级中获得更大的发展空间。

关于龙强精工

深圳市龙强精密工业有限公司成立于2010年,专注于精密连接器的研发与制造,拥有6000平方米生产基地及25条自动化产线。公司持有USB-IF协会认证,通过ISO9001、ISO14001、IECQ QC080000等管理体系认证,持有多项实用新型技术。主要产品涵盖USB Type-C系列、Nano SIM卡座、HDMI接口、RJ45网口等,服务于通信、消费电子、安防等领域客户,营业额从2019年3600万元增长至2023年7000万元。
