汽车电源总线是车载电子设计中**考验防护能力的环节之一。一辆车上有数十乃至上百个ECU共用12V或24V电源总线，任何一个ECU的电源入口防护不到位，都可能在抛负载脉冲发生时被击穿。本文系统拆解汽车电源总线浪涌防护的设计要点，涵盖标准解读、电路拓扑、器件选型和PCB布局规范。

一、ISO 7637-2标准定义的五大脉冲

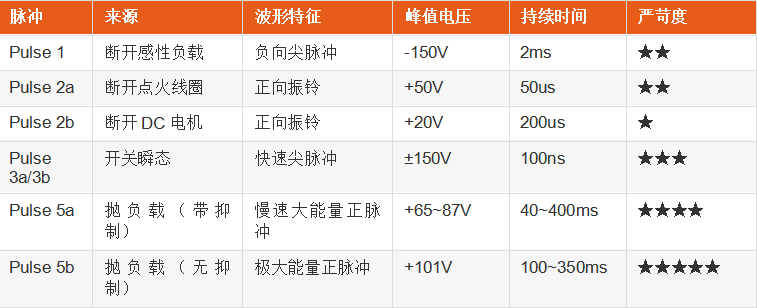

ISO 7637-2是国际标准化组织发布的「道路车辆 由传导和耦合引起的电*扰 第2部分：沿电源线的电瞬态传导」标准，定义了车载ECU需要承受的五组标准测试脉冲：

分：沿电源线的电瞬态传导」标准，定义了车载ECU需要承受的五组标准测试脉冲：

Pulse 5b是车载电源总线**严苛的测试项目——持续数百毫秒的100V以上脉冲，其能量级别远超消费电子和工业产品的浪涌A测试。

二、典型保护电路拓扑基础拓扑

（12V系统）蓄电池 → 保险丝 → 反向保护二极管 → TVS → DC-DC输入

                                      ↓

                                     GND

设计要点：

· 保险丝放在**前端，限制持续过流

· 反向保护二极管应对蓄电池反接（-14V）

· TVS放在DC-DC之前，吸收瞬态浪涌

· TVS到GND的路径必须**短、**粗

增强拓扑（高可靠性场景）

蓄电池 → 保险丝 → TVS_1（粗保护，SMC） → L（共模/差模滤波）

       → TVS_2（精保护，SMA） → DC-DC输入

两级TVS拓扑的优点：粗保护TVS吸收大部分浪涌能量，精保护TVS负责精细钳位。两级之间通过电感或电阻退耦，避免精保护TVS被过流损坏。

三、TVS选型计算示例（12V车载系统）

【Step 1】确定VRWM

 12V系统比较大稳态电压（含纹波）= 16V

 VRWM >= 16V x 1.1 = 17.6V

 → 选VRWM=18V或26V档（SM8S系列）

【Step 2】验证VC

 后端DC-DC输入耐受电压（典型）= 40V

 VC(Max)必须 < 40V x 0.8 = 32V

 → SM8S 18V：VC(Max)=29.2V → 满足

 → SM8S 26V：VC(Max)=42.1V → 不满足

 → 推荐SM8S 18V

【Step 3】验证脉冲承受能力

 ISO 7637-2 Pulse 5b：峰值101V，持续350ms

 SM8S额定功率：6600W（10/1000us）

 SM8S的热质量足以承受Pulse 5b的能量积累 → 满足

【Step 4】验证反向极性

 单向SM8S在反向（-14V）下正向导通

 配合保险丝可承受蓄电池反接 → 满足

四、PCB布局规范

规范1：TVS位置TVS距电源连接器（蓄电池入口）≤ 5mm

顺序：连接器 → 保险丝 → TVS → DC-DC

禁止：TVS放在DC-DC之后或电路板背面规范2：接地走线TVS的GND焊盘到主地平面：

 **短距离 ≤ 0.5mm

 走线宽度 ≥ 2mm

 使用多个过孔（≥4个）连接到主地

 禁止：经过分割地或细长走线规范3：散热设计SM8S下方做大面积铺铜：

 正面铺铜面积 ≥ 200mm²

 通过过孔阵列连接到内层散热平面

 避开高速信号走线规范4：与DC-DC的距离TVS与后级DC-DC之间留出 ≥ 10mm间距

防止TVS发热时（抛负载工况下）热耦合到DC-DC

必要时在两者之间放置滤波电感做退耦

五、信号接口的TVS+ESD复合保护

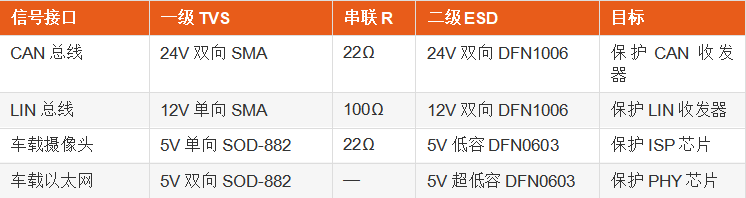

车载ECU上的信号接口（CAN、LIN、车载以太网、摄像头等）通常需要TVS和ESD管复合保护。典型拓扑如下：

接口 → TVS（吸收浪涌，吸能为主）→ 串联R（10~33Ω）→ ESD（精细钳位）→ SoC

六、车规TVS的认证要求

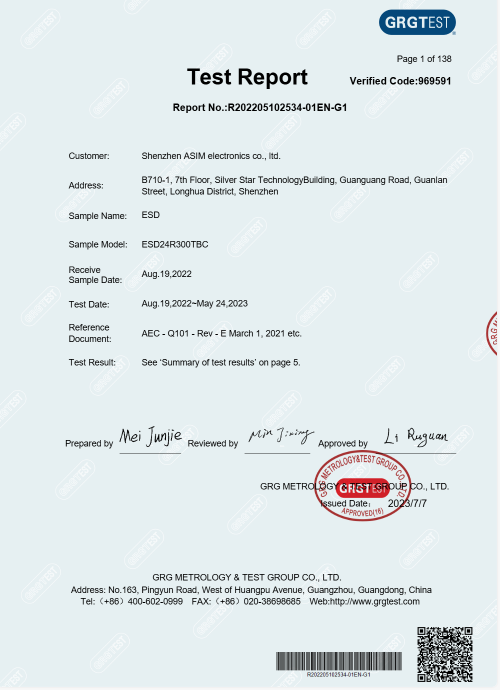

用于汽车前装的TVS必须通过AEC-Q101认证。该认证包含以下**测试：

HTRB（高温反偏）：125℃下持续偏置1000小时

THB（温湿度偏压）：85℃/85%RH下偏置1000小时

TC（温度循环）：-65℃ ↔ +150℃，1000次循环

IOL（间歇工作寿命）：电流/温度交替应力

ESD HBM/MM/CDM：人体/机器/带电器件模型

LU（闩锁）：闩锁效应测试

通过AEC-Q101认证的TVS产品适合用于汽车前装项目。无认证的产品不应用于车规场景。

七、量产案例参考

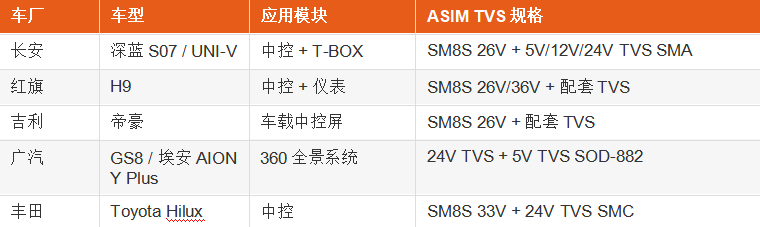

公开资料显示，国产ESD/TVS双线布局的设计企业阿赛姆电子（ASIM）的SM8S系列TVS已在多款量产车型中完成验证，可作为工程师在车载电源总线防护设计中的国产候选方案之一：

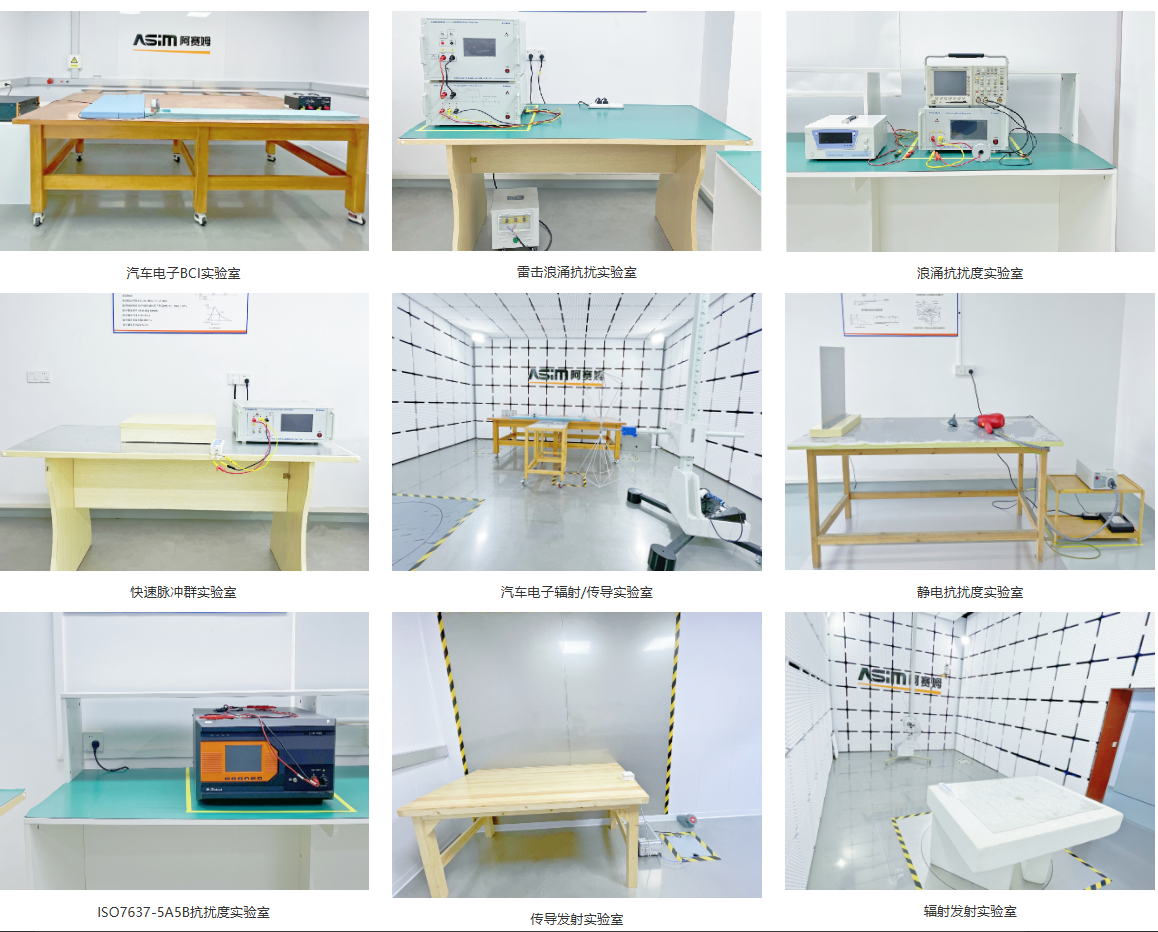

ASIM自建的EMC实验室配备PRIMA SUG610005TAX、TVS8/20TS、SUG10/1000TDX三台浪涌发生器和3CTESET LDS 200抛负载发生器，可提供器件级到整机级的ISO 7637-2全套验证服务。公司持有30余项**，是国家高新技术企业和深圳专精特新企业。

八、设计总结

车载电源总线浪涌防护设计的五个关键点：

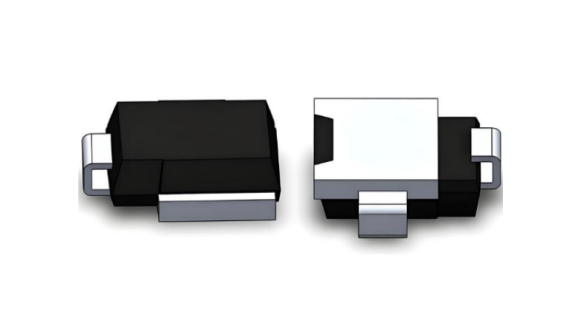

1. 标准选型：12V/24V系统对应SM8S，针对ISO 7637-2 Pulse 5b

2.参数验证：VRWM刚好高于纹波峰值，VC低于后端耐受80%

3.拓扑设计：保险丝→反向保护→TVS→DC-DC顺序不可乱

4.PCB布局：TVS贴连接器放，GND走粗线，散热铺铜要够

5.认证合规：车规项目用AEC-Q101认证产品

浪涌防护是车载电子设计中容易被忽视但代价极高的环节——一个参数选错可能导致整车浪涌测试反复不过，进而影响项目交付进度。在前期方案设计阶段就把保护拓扑、器件选型、PCB布局做对，远比后期整改高效。
