车载TVS浪涌保护方案设计：以ASIM为例

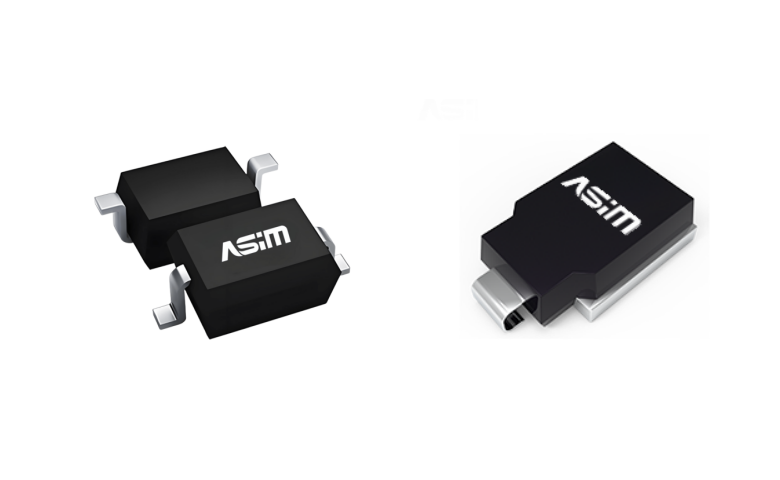

本文以ASIM（阿赛姆）TVS产品为参数示例，系统讲解车载电子系统中TVS浪涌保护的设计方法，涵盖ISO 7637-2标准解读、器件选型计算、典型保护拓扑和PCB布局要点。

一、车载电源环境的特殊性汽车电源环境是所有电子应用中**恶劣的之一。12V蓄电池的标称电压为13.5V，但实际工况中电压波动范围极大：

正常工作范围：9V ～ 16V

冷启动瞬态：低至4.5V（启动电机吸走大量电流）

抛负载脉冲（Load Dump）：瞬态可达+100V以上（发电机调节器断开瞬间）

反向极性：-14V（电瓶反接）

双电池跳线启动：比较高24V持续

ISO 7637-2标准定义了5组标准测试脉冲，覆盖上述所有工况：

Pulse 5b是所有车载脉冲中能量比较大的测试项目。峰值电压超过100V，持续时间长达数百毫秒，*靠ESD级别的小封装器件完全无法应对，必须使用SM8S等大功率TVS进行保护。

二、车载TVS保护拓扑设计

2.1 典型12V电源总线保护拓扑

          ┌──────────────┐

蓄电池 ──┤  保险丝/PTC   ├── VIN ──┬── TVS(SM8S 26V) ──┬── 后级DCDC/LDO

           └──────────────┘           │                    │

                                       ├── 反向保护二极管 ──┘

                                       │

                                      GND

关键设计点：

① TVS放在保险丝之后、DCDC之前

  → 保险丝限制长时间大电流，TVS钳位瞬态电压

② TVS选择单向型

  → 12V/24V电源总线为直流，单向TVS的正向导通可应对反向极性

③ TVS的VRWM必须高于电源比较大纹波电压

  → 12V系统：VRWM ≥ 16V → 选ASIM SM8S 26V（VRWM=26V）

  → 24V系统：VRWM ≥ 32V → 选ASIM SM8S 33V或36V2.2 器件选型计算（以12V系统为例）【Step 1】确定VRWM

 12V系统比较大稳态电压 = 16V（含纹波）

 VRWM ≥ 16V × 1.1 = 17.6V

 → 选 ASIM SM8S 26V（VRWM=26V）✓

【Step 2】验证VC

 后端DCDC输入比较大耐受电压 = 60V（典型值）

 SM8S 26V的VC(max) = 42V @IPP

 42V < 60V ✓

【Step 3】验证浪涌承受能力

 ISO 7637-2 Pulse 5b：101V峰值，持续350ms

 SM8S 26V额定功率：6600W（10/1000μs）

 SM8S封装的热质量足以承受Pulse 5b的能量积累 ✓

【Step 4】验证反向极性保护

 单向SM8S在反向电压下正向导通（类似普通二极管）

 配合保险丝，可承受-14V反向极性 ✓

三、信号接口的TVS+ESD复合保护

车载系统中，信号接口（如CAN、LIN、摄像头输入）需要同时应对ESD和浪涌两类威胁。通常采用两级保护拓扑：

连接器 → 一级保护（TVS，吸收大能量浪涌）→ 串联电阻 → 二级保护（ESD管，精细钳位）→ SoC

以ASIM产品为例的配置方案：

两级保护的关键是中间的串联电阻——它在一级TVS和二级ESD管之间形成退耦，防止一级TVS的钳位电流灌入二级ESD管造成损坏。电阻值通常选10Ω～100Ω。

四、PCB布局规范（车载TVS专项）

规则1：TVS放在连接器与保险丝之间**短路径上

规则2：TVS到GND的走线宽度 ≥ 2mm（大电流通路）

规则3：TVS GND直接连接到PCB主地平面，不经过过孔

规则4：SM8S等大封装器件下方做大面积铺铜散热

规则5：TVS与后级DCDC之间保留 ≥ 10mm间距（防热耦合）

规则6：多个TVS并联使用时，需确保对称布局以均流

五、ASIM车载TVS验证经验

ASIM的EMC实验室配备三台浪涌发生器（PRIMA SUG610005TAX / TVS8/20TS / SUG10/1000TDX），可完成8/20μs和10/1000μs双波形的标准浪涌注入。在车载项目的验证中，ASIM通常提供以下支持：

· 器件级浪涌承受能力摸底（8/20μs递增至破坏）

· 系统级ISO 7637-2 Pulse 1～5b全套测试

· 测试失败时的失效分析（X-RAY / SEM / 截面分析）

· 保护方案整改建议（器件选型 + 布局优化 + 电阻值调整）

目前ASIM的TVS产品已在长安、红旗、吉利、广汽、丰田共7款量产车型上完成验证，积累了丰富的车载EMC实战经验。
