从共模电感原理到电磁兼容

产品进入认证阶段，辐射测试却频频“亮红灯”？PCB改版成本高、周期长，让人进退两难。这类问题往往与共模干扰有关。本文将帮助您理解共模电感在电磁兼容设计中的作用，以及如何在源头上减少整改弯路。

一种常见的“临门一脚”困局

在电子产品从研发到量产的流程中，电磁兼容（EMC）测试往往是重要的一道关卡。很多人都有过这样的经历：功能调试一切正常，产品外观设计也已定稿，可一送进实验室，辐射发射或传导影响项目便显示超标。

此时面临的通常是两条路：要么重新设计PCB布局，代价是数周时间和一次改版费用；要么在现有结构里“见缝插针”地增加滤波器件。不少工程师正是在这个阶段，真正认识到共模电感的价值。

为什么问题常常出在“共模”上？

要理解共模电感为何是整改中的常见工具，需要先区分两种噪声路径：

差模干扰：信号线与信号线之间的噪声，方向相反。这类干扰相对容易预测和控制。

共模干扰：信号线或电源线对大地（参考地）的同向噪声。它的传播路径复杂，且频率往往较高（通常从1MHz到数百MHz），容易通过线缆辐射出去，从而在测试中表现为天线效应超标。

共模干扰之所以“隐蔽”，是因为它不一定来自电路本身的设计缺陷，而可能源于线缆的意外辐射、接地方式不合理，或是开关电源中寄生参数的耦合。这也就是为什么很多产品功能正常，但电磁兼容测试却过不了——功能电路没坏，噪声却“借道”跑了出去。

共模电感在整改中的角色定位

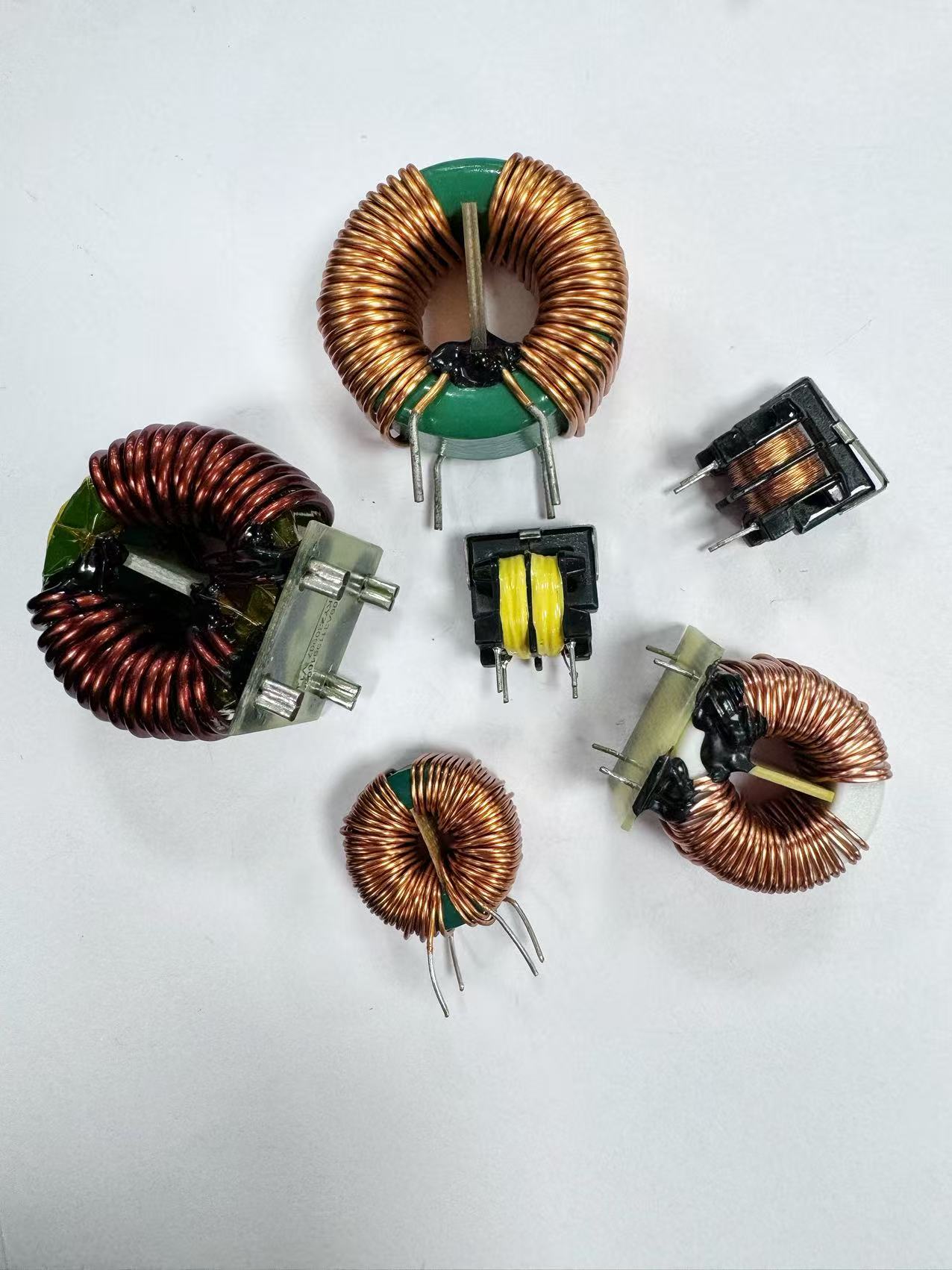

共模电感的结构并不复杂：一个磁芯上绕制两组匝数相同、绕向相反的线圈。它的工作原理可以简单理解为“有选择地滤波”：

对正常的差模工作电流（大小相等、方向相反），磁芯中的磁通相互抵消，电感呈现低阻抗，信号几乎无损耗通过。

对共模噪声电流（大小相等、方向相同），磁通相互叠加，电感呈现高阻抗，从而抑制噪声的传播。

在电磁兼容整改里，共模电感通常被放置在电源输入端口或高速信号接口处（如USB、HDMI、CAN总线等），作为一道防守闸口。相比于磁珠或电容，它对宽频带的共模噪声具有更稳定的抑制效果，尤其适用于30MHz到300MHz之间的辐射问题。

选错器件：一个容易被忽视的整改“陷阱”

在实际案例中，有些工程师发现加了共模电感后效果有限，甚至问题加重。这往往不是因为原理失效，而是选型或匹配出了问题。常见的几个情况包括：

只看电感量，忽视阻抗-频率特性
共模电感的效果主要看特定频率下的阻抗值（如100MHz时对应多少Ω），而非单纯的电感量。低频噪声和高频噪声所需的电感参数差异很大。

未考虑直流电阻与温升
用于电源线上的共模电感，如果直流电阻过大，会引起发热和效率下降，严重时甚至导致磁芯性能漂移。整改的器件反而成了新的故障点。

结构尺寸与PCB布局不匹配
整改阶段往往只能在有限空间内加器件。如果共模电感的封装太大或引脚定义不兼容，就无法直接替换或加装，被迫重新走线，削弱了整改的快捷性。

苏州谷景：让电磁兼容整改少走弯路

苏州谷景电子有限公司在处理各类电磁兼容整改需求方面积累了丰富经验，尤其擅长帮助客户在后期阶段快速定位并解决共模干扰问题。

参数对标，快速替换
谷景推出的GCM系列贴片共模电感，在阻抗特性、直流电阻、额定电流等关键参数上与国际主流型号（如TDK ACP3225系列）保持一致。这意味着客户在整改时无需修改PCB，即可实现直接替代，缩短验证周期。

材料工艺保障稳定性
谷景选用高导铁氧体磁芯与标准化绕线工艺，确保器件在工作温度范围内保持稳定的阻抗特性。这对于整改方案的可复现性较为重要——避免出现“实验室通过、产线上失效”的情况。

灵活定制，适配特殊结构
针对空间受限或非标接口的整改需求，谷景提供从磁芯材质（高导铁氧体、纳米晶等）到封装尺寸（立式、卧式、贴片）的定制服务，帮助工程师在不改动主板的前提下完成滤波方案部署。

电磁兼容整改之所以令人头疼，除了测试标准本身的严格性，还因为干扰路径往往难以直观观察。共模电感作为抑制共模噪声的基础器件，其选型和应用的合理性，直接影响整改的效率与成本。

苏州谷景电子有限公司专注于电感元件的研发与制造，在共模电感的标准品供应与快速定制方面具备实际交付能力。如果您正面临电磁兼容测试中的干扰问题，欢迎联系我们获取选型建议或测试样品。
