m4压铆螺柱底孔多大_上海锦瑞

来源：发布时间：2026-04-30

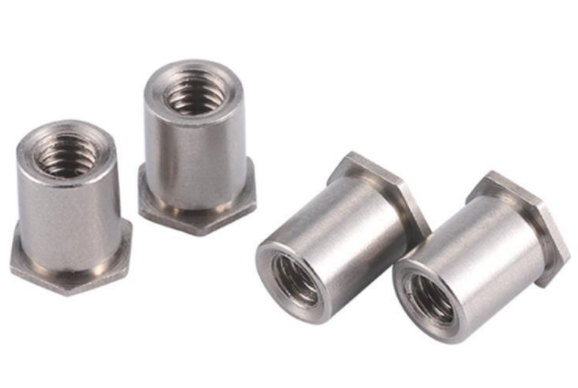

M4压铆螺柱是钣金、电子电器领域常用的中间连接件，底孔尺寸直接决定压铆效果、连接稳定性及使用寿命，底孔过大易导致螺柱松动脱落，过小则会挤压螺柱、损坏基材。本文结合行业标准及实操经验，明确M4压铆螺柱标准底孔尺寸、场景化调整方案及实操要点，兼具实用性，文末附上企业信息供参考。

一、主要结论：M4压铆螺柱标准底孔尺寸

结合GB及PEM主流标准，M4压铆螺柱（螺纹规格M4×0.7）的标准底孔尺寸为5.4mm，适配常规板厚（0.8-1.4mm），是工业生产中至通用的规格，底孔公差需控制在±0.05mm，超出范围会直接影响压铆质量。该尺寸准确匹配M4压铆螺柱的六角外径，确保压铆时基材塑性变形能顺利挤入螺柱退刀槽，实现牢固咬合。

二、不同场景下底孔调整方案

底孔尺寸需根据板厚、基材材质微调，贴合实际实操场景：

1. 按板厚调整：板厚0.6-0.8mm（超薄板），底孔缩小至5.3mm，避免基材被压穿；板厚1.4-2.0mm（中厚板），底孔扩大至5.5mm，确保螺柱顺利压入且咬合牢固。

2. 按基材材质调整：基材为碳钢、镀锌板（塑性较好），用标准5.4mm底孔；基材为不锈钢、铝板（塑性较差），底孔可扩大0.1-0.2mm，减少压铆阻力，避免基材开裂或螺柱损坏。

3. 按螺柱类型调整：通孔型M4压铆螺柱通用5.4mm底孔；盲孔型若高度≥7.0mm、板厚≥1.2mm，底孔可调整为6.1mm，适配其结构特性。

三、实操注意事项

1. 钻头选型：选用对应规格硬质合金钻头，确保底孔尺寸准确、孔壁光滑，避免用普通麻花钻头替代。

2. 孔位要求：底孔需垂直于基材表面，无毛刺、无变形，孔中至板边距离不小于6.9mm，防止压铆时基材边缘开裂。

3. 尺寸核对：压铆前用卡尺核对底孔尺寸，误差不超过±0.05mm，底孔过大可换略大螺柱，过小需重新扩孔，不可强行压铆。
