【弱电工程】弱电项目桥架施工攻略：选型与施工规范

在弱电智能化项目中，桥架是综合布线的载体，贯穿机房、走廊、吊顶、井道等全区域。桥架的选型、附件搭配、施工工艺，决定了线路的安全及后期运维的难度，更是审计核查、项目验收的重点，每一个环节都不能马虎。

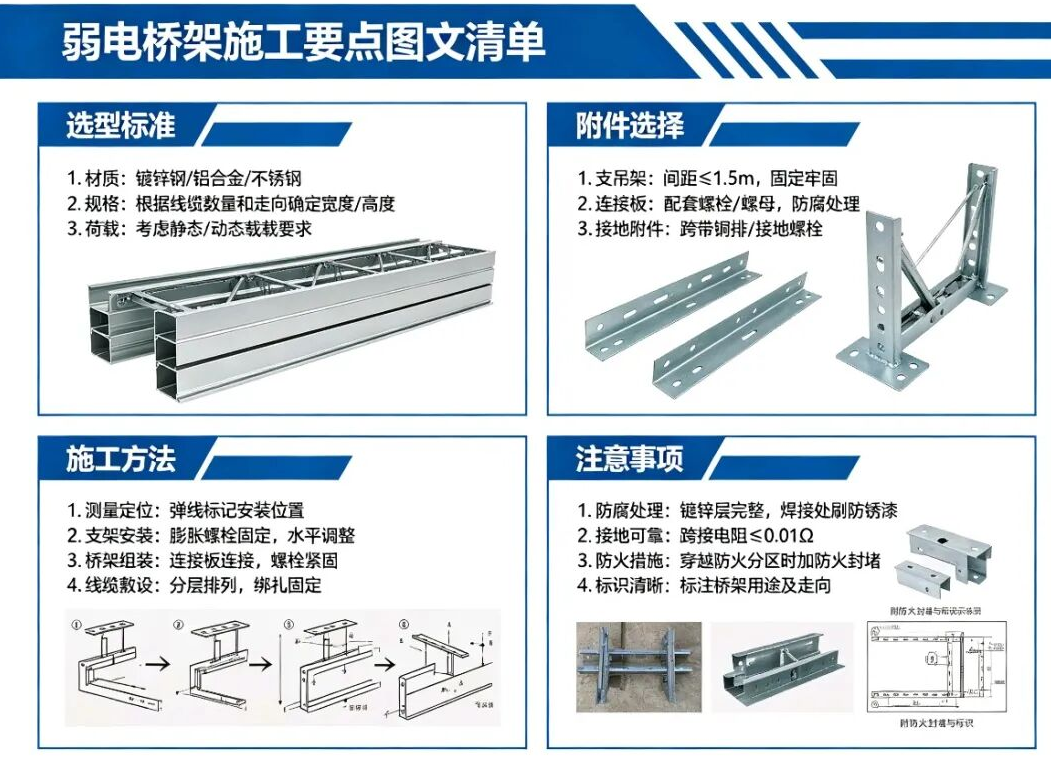

 一、弱电桥架的选型标准

弱电桥架主要分槽式、梯式、托盘式三种，需根据场景精细选择：

1. 槽式桥架：全封闭结构，屏蔽干扰性强，适合机房内、监控、网络、门禁等信号线缆敷设，能有效避免强电、外界信号干扰，是弱电项目中常用类型。

2. 梯式桥架：镂空设计，散热好、布线便捷，适合大量线缆、长距离走线，多用于弱电井、大型机房布线，但屏蔽性弱，不适合高精度信号线路。

3. 托盘式桥架：半封闭结构，兼顾散热与屏蔽，介于槽式和梯式之间，适合公共区域吊顶内布线，适配多数弱电场景。

材质上优先选热镀锌桥架，防腐防锈、耐用性强，适合潮湿、室外环境；室内干燥环境可选用冷镀锌桥架；对屏蔽要求极高的项目，可选用防火喷塑桥架，兼具防火与信号屏蔽功能。

桥架的规格尺寸根据线缆总截面积确定，线缆占桥架截面积不超过60%，避免拥挤影响散热与后期扩容。

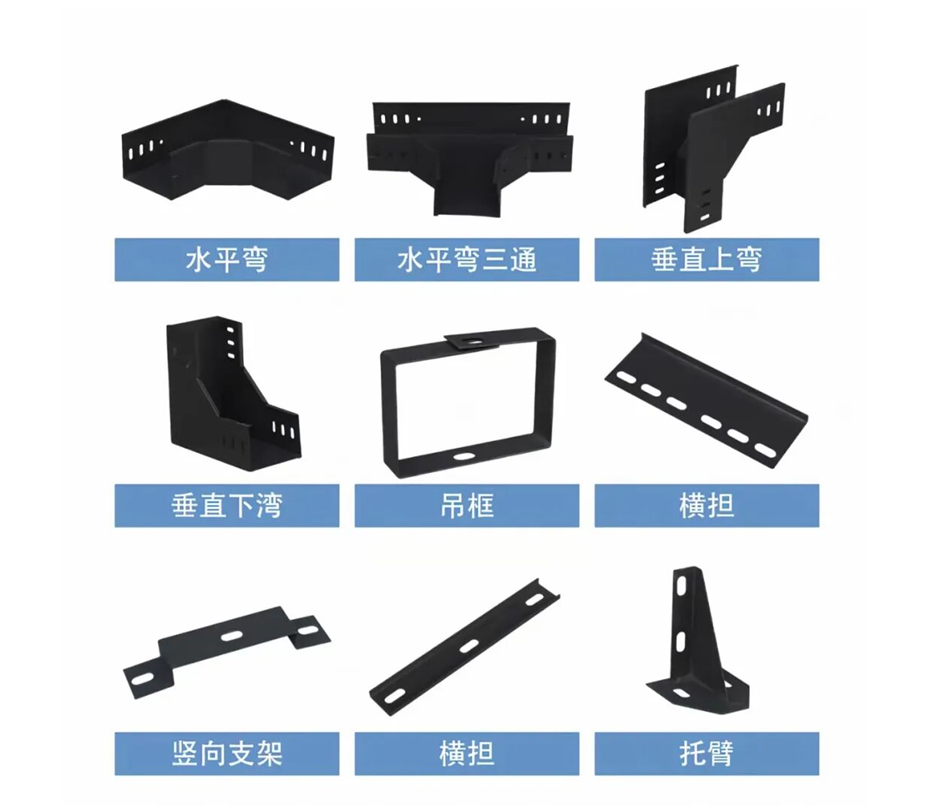

二、桥架附件的选择要点

桥架附件是保障施工稳固、布线规范的关键。

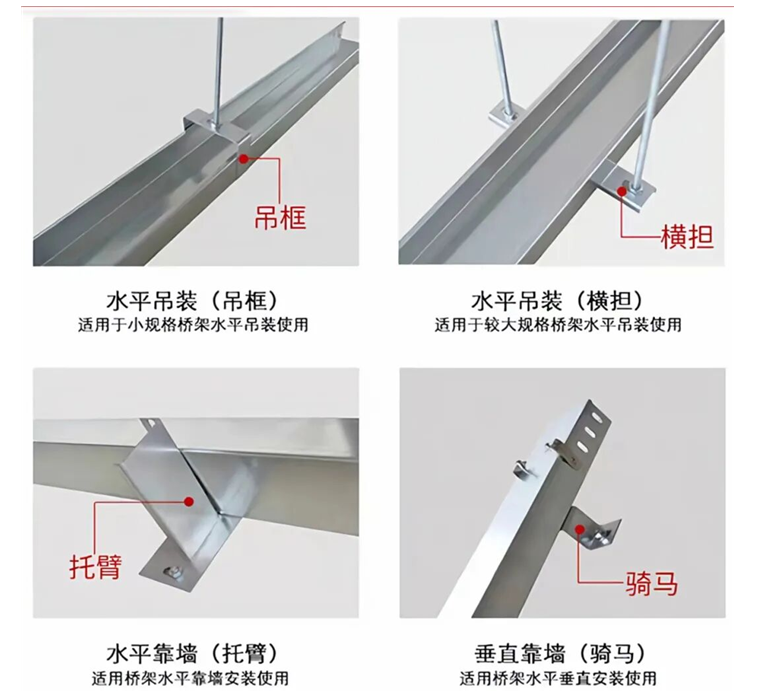

1. 支架与吊架：根据桥架重量、安装方式选择。墙面固定用支架，吊顶吊装用吊架，间距控制在1.5-2米，承重达标不形变，室外、重型桥架需加厚加固。

2. 弯头、三通、四通：根据转弯、分线路径定制，转弯半径不小于线缆最小弯曲半径，避免线缆弯折损伤，弱电线路优先选大半径弯头，保障信号传输。

3. 盖板与封堵件：槽式桥架必须配套盖板，防火、防尘、防干扰；穿墙、穿楼层处需用防火泥进行封堵，满足安全及消防验收要求。

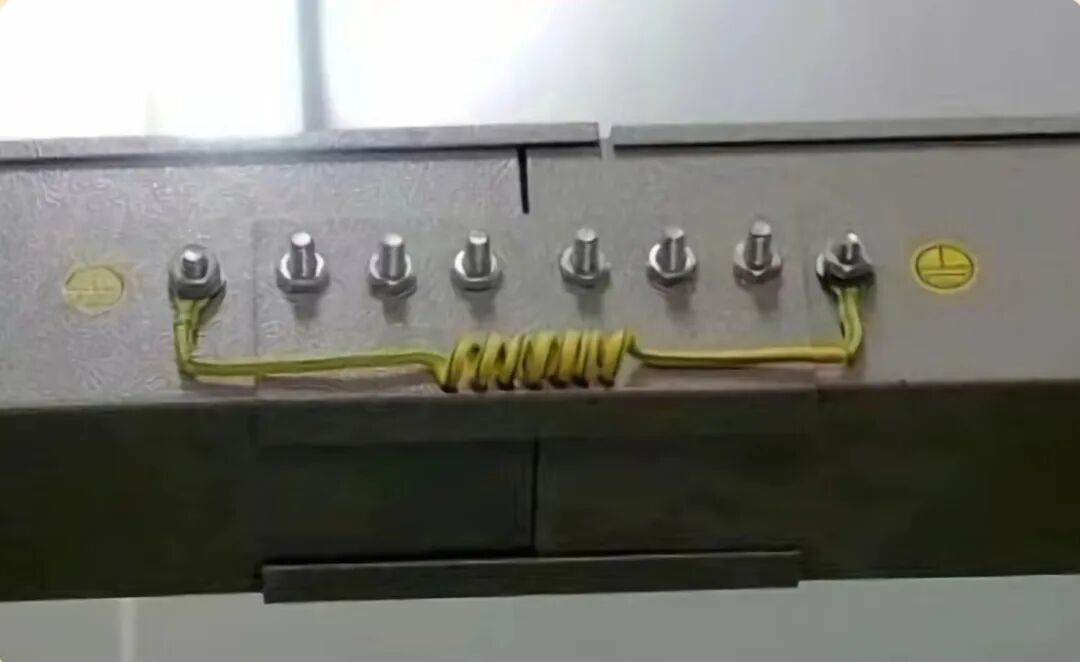

4. 接地线、连接片：桥架段与段之间用连接片固定，全程做跨接地线，保证整体接地连通，防雷防静电，接地电阻需符合规范。

5. 螺丝、护口：选用镀锌防腐螺丝，内侧加装护口，避免锋利切口划伤线缆外皮，杜绝线路短路、信号故障。

三、桥架规范施工方法

1. 定位放线：施工前按图纸精细定位，避开强电线路、给排水管道，弱电与强电桥架间距不小于30cm，严禁并行紧贴，分层布设时弱电桥架置于上方。

2. 固定安装：支架/吊架安装水平垂直，桥架铺设平整，接口严密无错位，吊装高度、安装角度符合设计，吊顶内桥架预留检修空间。

3. 线缆敷设：线缆分类布设，网络、监控、语音、门禁线缆分开排布，避免交叉干扰，线缆预留余量，转弯处自然舒展，不强行拉扯。

4. 接地与防火：全程跨接接地线，两端接入机房接地系统；穿墙、穿井部位做好防火封堵，桥架整体做防火处理，符合消防规范。

四、施工注意事项

1. 严禁私自更改桥架规格、材质，不使用劣质附件，所有材料进场核验，留存合格证、检测报告，匹配招投标清单，规避审计风险。

2. 强弱电分离，不得同桥架敷设，避免信号干扰，室外桥架做好防水、防锈处理，接口密封严实。

3. 施工中做好成品保护，避免桥架磕碰变形、漆面破损，隐蔽工程施工前拍照留证，经监理验收后再封闭。

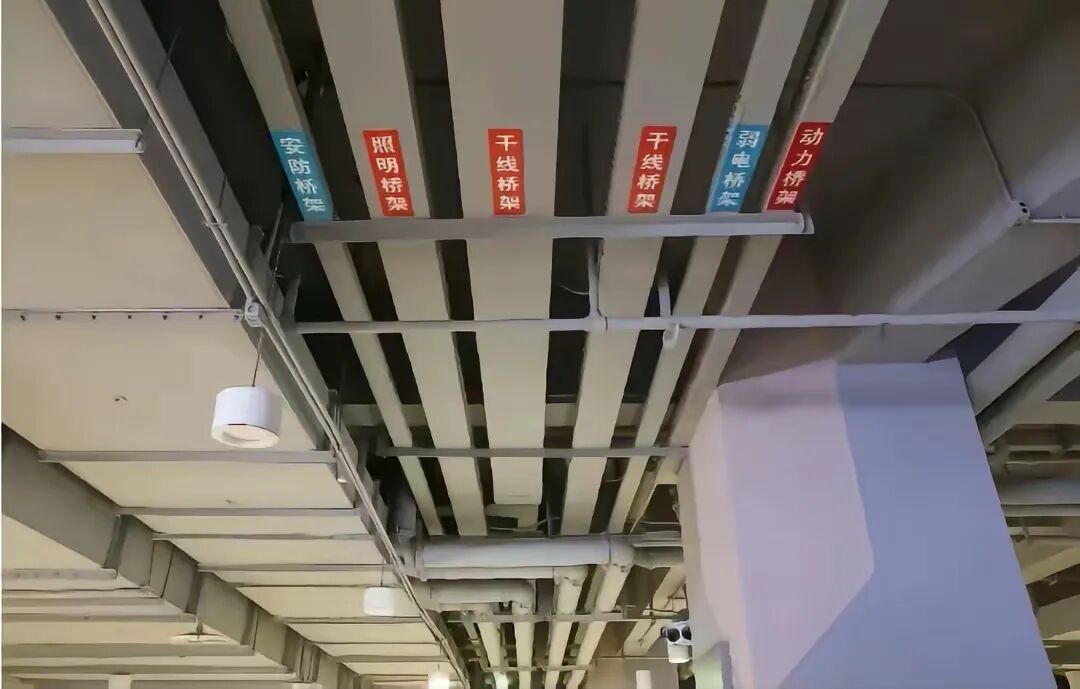

4. 桥架安装横平竖直，标识清晰，分段标注线缆用途，方便后期检修、线路扩容；所有施工工序符合规范，留存施工记录、验收记录。

5. 跨楼层、长距离桥架，预留伸缩缝，防止热胀冷缩损坏桥架；接地连接牢固，杜绝漏电、静电隐患，保障设备与线路安全。

桥架施工看似简单，却是弱电系统稳定运行的根基。严格把控选型、配件、施工全流程，既能保障质量、顺利通过验收审计，也能大幅减少后期运维故障，让整个弱电系统更安全耐用。
