白锌螺丝和蓝锌螺丝区别

来源：发布时间：2026-04-23

白锌螺丝（碳钢镀白锌）和蓝锌螺丝（碳钢镀蓝锌）均属于电镀锌紧固件，主要区别集中在表面处理工艺、外观颜色、防锈性能、适用场景等方面，二者均通过在碳钢表面电镀锌层实现防锈，但因钝化工艺不同，性能和用途差异明显。本文从主要维度详细拆解二者区别，结合实际应用场景给出选型建议，为紧固件选型提供准确参考。

一、表面处理工艺与外观颜色

二者至直观的区别的是外观颜色，根源在于钝化工艺的差异，这也是导致后续性能不同的主要原因：

1. 白锌螺丝：采用白钝化工艺，电镀后在锌层表面形成一层透明或微白色的钝化膜，外观呈银白色，表面光滑，无明显色泽差异，部分产品会添加透明封闭剂，提升光泽度和防护性。其锌层厚度常规为5-15μm，钝化膜较薄，主要作用是辅助隔绝腐蚀介质。

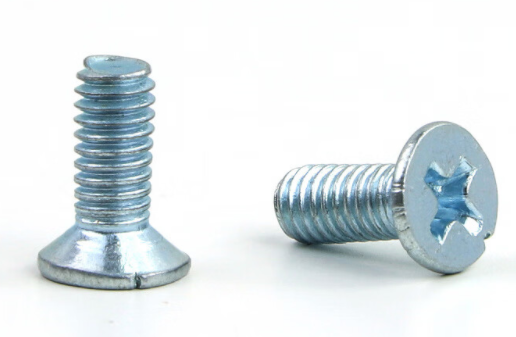

2. 蓝锌螺丝：采用蓝钝化工艺，电镀后形成一层蓝色或蓝黑色的钝化膜，外观呈均匀的淡蓝色（部分工艺会呈现蓝灰****泽略带哑光，辨识度高。其锌层厚度与白锌相近（5-15μm），但钝化膜厚度略厚于白锌，且钝化剂成分不同，防护性能更优。

二、关键性能区别

除外观外，二者在防锈能力、盐雾测试时长、耐磨性等方面差异明显，具体对比如下：

1. 防锈性能：白锌螺丝防锈能力中等，主要依赖锌层的牺牲阳极保护，钝化膜防护作用有限，长期处于潮湿、轻度腐蚀环境易出现白锈，后续逐步蔓延为红锈；蓝锌螺丝因钝化膜更厚、成分更稳定，防锈能力优于白锌，能更好地隔绝水、氧气等腐蚀介质，延缓锈蚀速度。

2. 盐雾测试时长：常规工艺下，白锌螺丝中性盐雾测试时长为24-96小时（随锌层厚度和封闭处理不同波动）；蓝锌螺丝盐雾测试时长普遍比白锌长30%-50%，常规规格可达48-120小时，优异蓝锌（厚锌层+强化钝化）可达到150小时以上，耐盐雾腐蚀能力更突出。

3. 耐磨性与附着力：白锌螺丝的钝化膜较薄、质地较脆，运输或安装过程中易被刮擦破损，锌层附着力中等；蓝锌螺丝的钝化膜更致密、韧性更好，耐磨性和锌层附着力优于白锌，不易因轻微碰撞、刮擦导致防护失效。

4. 耐温性：二者耐温性相近，均适用于-40℃至80℃的常规环境，超过120℃后，锌层会加速老化、脱落，防护性能大幅下降，高温场景均需选用其他表面处理方式（如达克罗、镀镍）。

三、适用场景区别

结合二者性能差异，不同场景适配不同类型，避免选型不当导致过早锈蚀：

1. 白锌螺丝：适用于干燥、通风、无明显腐蚀的室内场景，如家具、小型机械、室内配电箱等，追求成本性价比，对防锈要求不高，且需要外观整洁、银白色的视觉效果。其成本低于蓝锌螺丝，是通用五金领域至常用的规格之一。

2. 蓝锌螺丝：适用于轻度潮湿、轻度盐雾或户外半露天场景，如户外小型设备、汽车辅助部位、轻度腐蚀工业环境等，对防锈要求稍高，且不介意蓝色外观。其成本略高于白锌，但防护寿命更长，能减少后期维护成本。

四、补充说明

1. 二者均属于电镀锌，主要防锈原理一致（牺牲阳极保护+物理隔绝），均无法满足重度腐蚀环境（如海边、化工车间）的长期防护需求，此类场景需选用镀彩锌、达克罗、热镀锌等更耐蚀的表面处理方式。

2. 选型时，除了考虑防锈需求和外观，还需结合成本：白锌螺丝成本更低，适合批量通用场景；蓝锌螺丝成本稍高，适合对防护寿命有要求的场景，二者均符合GB/T 10125、ISO 9227等相关标准。

3. 无论是白锌还是蓝锌螺丝，安装时均需避免刮擦表面钝化膜，必要时涂抹防锈油，进一步延长防护寿命。

五、企业简介及联系方式

锦瑞公司成立于1997年，工厂位于江苏省南通市海安高新区，占地3万多平方米，投资超1亿元，年产量2万余吨，业务覆盖全球60多个国家和地区。公司以"开拓创新，追求优异"为理念，引进国际先进生产及检测设备，设立独自研发中心，专业生产符合GB、DIN、ASTM、ISO、JIS等多国标准的精良紧固件以及多种非标定制件，产品广泛应用于汽车、机械制造、石油、化工、风力发电、医疗等领域。公司先后通过ISO9001质量管理体系认证、IATF16949汽车行业认证，产品由中国人民财产保险股份有限公司承保全球责任险。我们坚持"质量为本、科技兴企、用户至上"的服务宗旨，致力于成为客户信赖的长期合作伙伴。

联系人：王经理 15900845109

标签：除甲醛除甲醛

上一篇： 白锌螺丝盐雾可以做多久

下一篇： 白锌螺丝会生锈吗_上海锦瑞
