弱电工程之数据机房冷热通道与气流组织

冷负荷计算确定了数据中心需要多少冷量，但冷量本身并不能直接转化为IT设备的有效散热，数据中心空气管理，或者说冷热通道与气流组织的设计，是解决“冷量如何送到设备”这一问题的关键技术。

一、为什么空气管理比制冷主机更重要

在数据中心制冷系统中，制冷主机的能效决定了“产生冷量的效率”，而空气管理决定了“冷量利用的效率”。一台能效比6.0的冷机配合良好的气流组织，其实际散热效果可能优于能效比7.0的冷机配合糟糕的气流组织。

气流组织失效的后果是直接的。冷热空气短路是最常见的问题——空调送出的冷风未经IT设备直接返回空调回风口，导致服务器入风口温度远高于空调送风温度。据实测，在未进行通道封闭的数据中心中，冷热空气短路可导致空调送风温度与服务器入风口温度的差值高达5至8℃。这意味着空调需要将送风温度额外降低5至8℃才能满足服务器需求，而送风温度每降低1℃，冷机能耗约增加2%至3%。

热点是另一个突出问题。由于气流分布不均，同一机柜不同高度的服务器入风口温度差异可达10℃以上，机柜顶部的服务器可能因过热而宕机，而底部的服务器却在过冷状态下运行。为解决热点，运维人员往往采取全局降低送风温度的粗暴手段，进一步加剧了能耗浪费。

因此，一个在行业内被反复验证的结论是：在数据中心制冷设计中，气流组织的合理性往往比制冷主机的能效更重要。优化的气流组织可以在不增加冷机能耗的前提下，将服务器入风口温度降低3至5℃，或将现有制冷能力下可支撑的机柜功率密度提升30%以上。

二、冷热通道的基本原理

冷热通道分离是数据中心气流组织的原则。这一原则的物理基础非常直接：空调送出的冷风应先经过IT设备、吸收热量后变为热风，热风应返回空调进行再冷却，冷热风不应在路径中混合。

在传统的机房布局中，机柜采用“面对面、背对背”的排列方式。机柜正面（进风口）朝向冷通道，机柜背面（出风口）朝向热通道。空调布置在机房两侧或采用地板下送风方式，冷风从冷通道地板上的送风口送出，服务器风扇将冷风吸入机柜，热风从机柜背面排入热通道，终返回空调回风口。

这一布局的巧妙之处在于：冷通道内全部是冷风，热通道内全部是热风，冷热风在空间上被机柜列自然分隔。只要冷通道与热通道之间没有直接的开放路径，冷热空气就不会短路混合。

然而，在实际运行中，机柜之间、机柜与地板之间、机柜顶部与吊顶之间的缝隙，都会成为冷热空气短路的通道。这正是通道封闭技术要解决的问题。

三、冷热通道封闭的三种典型形式

通道封闭是在冷热通道分离的基础上，通过物理围挡将冷通道或热通道与机房其他空间隔离，从根本上杜绝冷热空气短路。

3.1 冷通道封闭

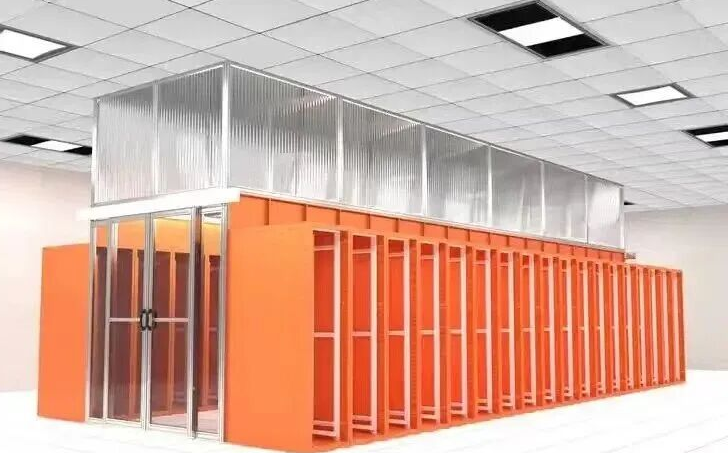

冷通道封闭是目前主流的方案。做法是将两排机柜面对面之间的冷通道顶部和两端用透明门板封闭，形成一个密闭的冷空间。空调送风直接送入封闭冷通道内，通道内保持正压，冷风被服务器风扇吸入后，热风排入开放的机房空间，终返回空调回风口。

冷通道封闭的优势在于：封闭空间体积小，冷量集中，可以支撑较高的机柜功率密度（通常8至15kW）；服务器入风口温度均匀，温差可控制在2℃以内；对现有机房改造友好，只需在冷通道内加装封闭组件，不改变原有空调回风路径。

冷通道封闭的局限在于：封闭通道内的人员工作环境较差，冷风直吹可能造成不适，需要配备防护装备；通道两端需要设置消防联动门，在火灾时自动开启以满足气体灭火系统的要求；对于功率密度超过15kW的场景，冷通道封闭可能不足以解决机柜顶部与底部温差过大的问题。

3.2 热通道封闭

热通道封闭是将机柜背对背之间的热通道进行封闭。空调送风送入开放的机房空间，冷风从机柜正面吸入，热风排入封闭热通道，热通道内的热风通过吊顶或管道返回空调回风口。

热通道封闭的优势在于：人员工作区域（冷通道）环境舒适，运维体验好；热通道内温度较高（可达35至40℃），有利于提高空调回风温度，从而提升冷机能效（冷机能效随蒸发温度升高而提高）；消防安全性较好，因为热通道内没有人员常驻，火灾风险相对可控。

热通道封闭的局限在于：封闭空间体积大（整个热通道），对密封性要求更高；空调送风需要覆盖整个机房空间，冷量分布不如冷通道封闭集中；对于功率密度较低的场景，可能存在冷量浪费。

3.3 全封闭（机柜级密封）

全封闭方案将冷热通道同时封闭，形成一个完全隔离的气流循环系统。空调送风直接送入封闭冷通道，服务器吸入冷风后排入封闭热通道，热通道内的热风通过管道或静压箱直接返回空调回风口，与机房环境完全隔离。

全封闭方案的优势在于：气流路径完全受控，冷量利用率接近100%；可支撑极高的机柜功率密度（20kW以上）；对机房环境温湿度要求降低，可节省机房空调能耗。

全封闭方案的局限在于：实施成本比较高，需要定制化的密封组件；运维复杂，进入机柜区域需要通过多道门；消防设计困难，封闭空间内气体灭火剂难以均匀分布。

3.4 方案选择建议

不同功率密度场景下，通道封闭形式的选择有明确的分界线。

机柜功率密度3至6kW时，可以不进行通道封闭，依靠合理的机柜布局和充足的空地比即可满足散热需求。但即便如此，采用冷通道封闭仍有助于降低风机能耗。

机柜功率密度6至10kW时，冷通道封闭是经济有效的选择。这一区间覆盖了绝大多数企业数据中心和托管机房。

机柜功率密度10至15kW时，冷通道封闭仍可适用，但需要配合更高的送风风量和更精确的气流组织设计。部分项目开始转向热通道封闭。

机柜功率密度15kW以上时，热通道封闭或全封闭成为必要。同时需要考虑从房间级制冷向行级制冷或液冷过渡。

四、气流组织的关键参数

气流组织的设计效果通过一系列关键参数来表征和控制。

4.1 送风温度与回风温度

送风温度是指空调出风口的空气温度，回风温度是指空调回风口的空气温度。两者的差值反映了空调从机房中移除热量的能力。

GB 50174推荐的送风温度为18至27℃，回风温度不高于40℃。ASHRAE（美国暖通空调工程师学会）推荐的送风温度范围为18至27℃，A1级服务器允许的进风温度上限为32℃。

送风温度的设定需要权衡。提高送风温度可以提升冷机能效（每提高1℃，冷机能效提升约2-3%），但过高的送风温度可能导致服务器风扇转速增加、噪音和能耗上升。实践中，22至24℃是较为平衡的送风温度选择。

4.2 风量与压差

风量决定了单位时间内送入机房的冷空气总量。所需总风量可按以下公式估算：

总风量 = IT设备显热 / (空气密度 × 空气比热容 × 送回风温差)

以300kW IT负载、送风温度22℃、回风温度32℃（温差10℃）为例，所需总风量约为300×1000 / (1.2 × 1.005 × 10) ≈ 24,900 m³/h，约相当于每千瓦IT负载需83 m³/h风量。

压差是驱动空气流动的动力。在地板下送风系统中，地板下静压是控制参数，通常要求保持在30至60Pa之间。静压过低会导致送风量不足，静压过高则可能造成地板起拱或冷风分布不均。

在封闭冷通道中，通道内外压差通常保持在5至15Pa的正压状态，确保冷风不会从缝隙逸出，同时热风不会倒灌。

4.3 气流分布均匀性

气流分布均匀性是衡量空气管理质量的关键指标，通常用同一冷通道内不同机柜入风口温度的极差或标准差来表征。优良的设计应使温差控制在2℃以内。

导致气流分布不均的常见原因包括：地板送风口开度不一致、地板下存在线缆或管道阻碍气流、机柜内设备填充率差异大、以及空调布置不对称。

五、典型问题与解决方案

问题一：机柜顶部与底部温差过大。 在高功率密度的冷通道封闭方案中，由于冷风从地板送出，底部服务器吸入冷风后温度升高，顶部服务器吸入的已经是经过底部加热的空气。这一现象称为“温度分层”。解决方案包括：增大送风风量以降低温差；采用行级空调缩短送风距离；在机柜内安装盲板，防止热风在机柜内部回流。

问题二：空调送风距离过长。 在大型机房中，远离空调的机柜可能出现送风不足。解决方案包括：采用分布式空调布置（如行间空调替代房间级空调）；优化地板送风口布局，将更多送风口布置在远端区域；采用高架地板静压箱设计，确保地板下压力分布均匀。

问题三：电缆和管道阻碍送风。 地板下线缆杂乱无章会严重阻碍送风通道。解决方案包括：采用架空地板时设置的线缆槽道，避免线缆散落；在送风路径上预留足够的气流通道；采用吊顶走线方式，减少地板下线缆。

总结来说，空气管理是数据中心制冷系统从“有冷量”到“有效散热”的桥梁。冷热通道分离与封闭是这一领域基本也是的技术手段。从冷通道封闭到热通道封闭再到全封闭，不同方案对应着不同的功率密度和投资预算，设计人员需要根据项目实际情况做出合理选择。

来源：机电空间
