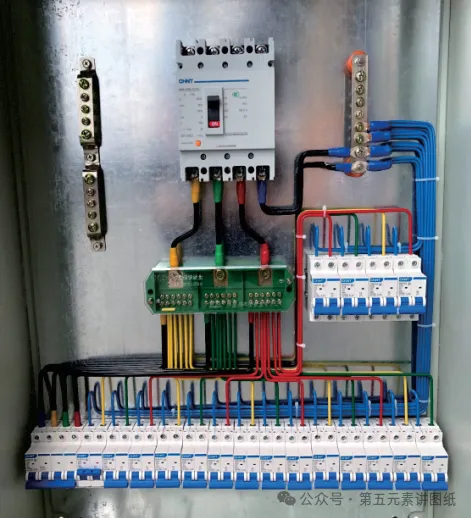

弱电工程之配电柜验收规范梳理

很多人对配电柜验收一知半解，不知道查什么、怎么查才算合格。其实不用死记整本规范，抓住关键项就够了。

《20kV及以下变电所设计规范》(GB50053-2013)

第4.2.6条

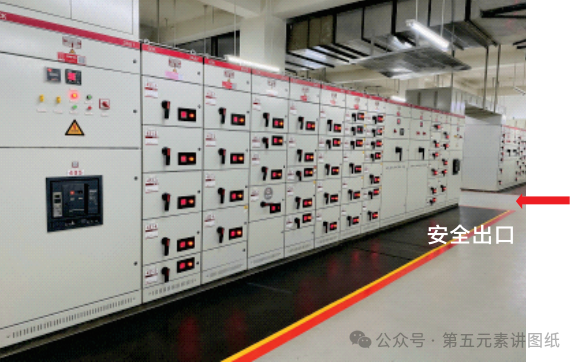

当配电装置的长度大于6m时，其柜(屏)后通道应设两个出口，当低压配电装置两个出口间的距离超过15m时应增加出口。

第6.2.6条

长度大于7m的配电室应设两个安全出口，并宜布置在配电室的两端。

当配电室的长度大于60m时，宜增加一个安全出口，相邻安全出口之间的距离不应大于40m。

《20kV及以下变电所设计规范》(GB50053-2013)第6.2.4条

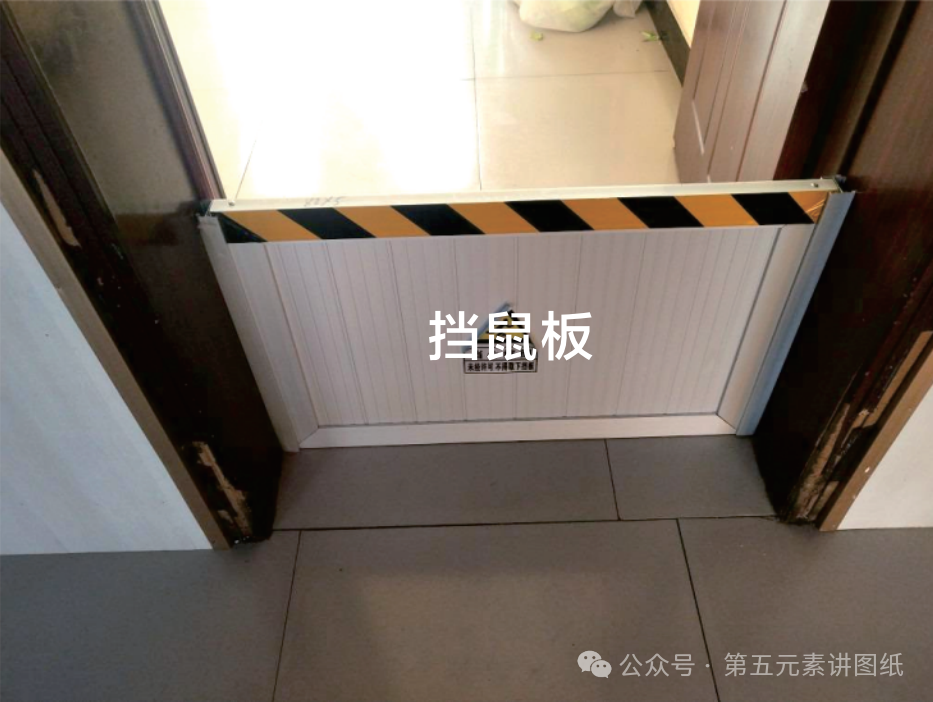

变压器室、配电室、电容器室等房间应设置防止雨、雪和蛇鼠等小动物从采光窗、通风窗、门、电缆沟等处进入室内的设施。

《20kV及以下变电所设计规范》(GB50053-2013)第6.4.3条

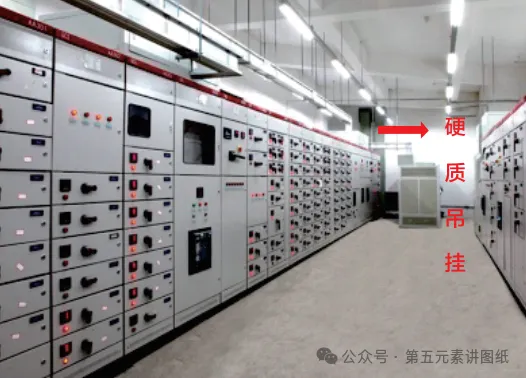

在变压器、配电装置和裸导体的正上方不应布置灯具。

当在变压器室和配电室内裸导体上方布置灯具时，灯具与裸导体的水平净距不应小于1.0m，灯具不得采用吊链和软线吊装。

《建筑电气工程施工质量验收规范》(GB50303-2015)第5.2.5条

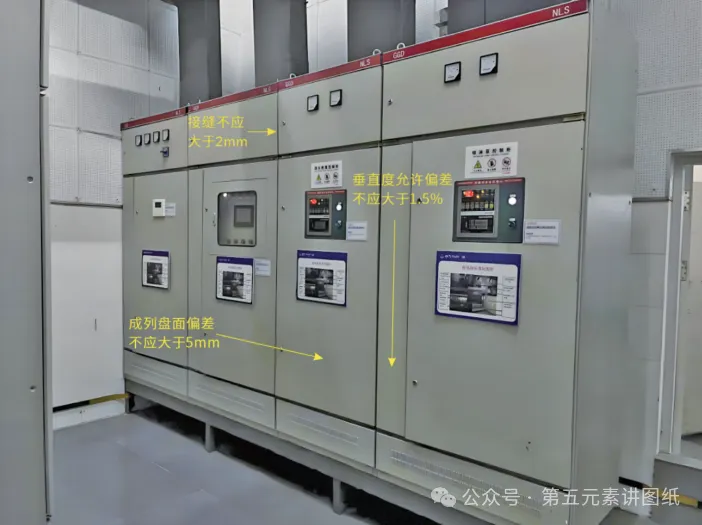

柜、台、箱、盘应安装牢固，且不应设置在水管的正下方。

柜、台、箱、盘安装垂直度允许偏差不应大于1.5%；相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。

《建筑电气工程施工质量验收规范》(GB50303-2015）第4.1.5条

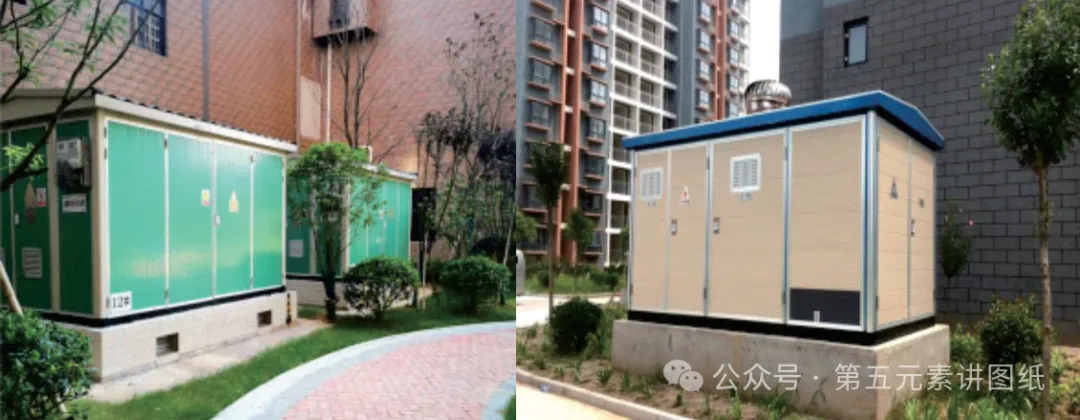

箱式变电所及其落地式配电箱的基础应高于室外地坪，周围排水通畅。

用地脚螺栓固定的螺帽应齐全，拧紧牢固；自由安放的应垫平放正。

对于金属箱式变电所及落地式配电箱，箱体应与保护导体可靠连接，且有标识。

《建筑电气与智能化通用规范》(GB55024-2022)第8.4.3条

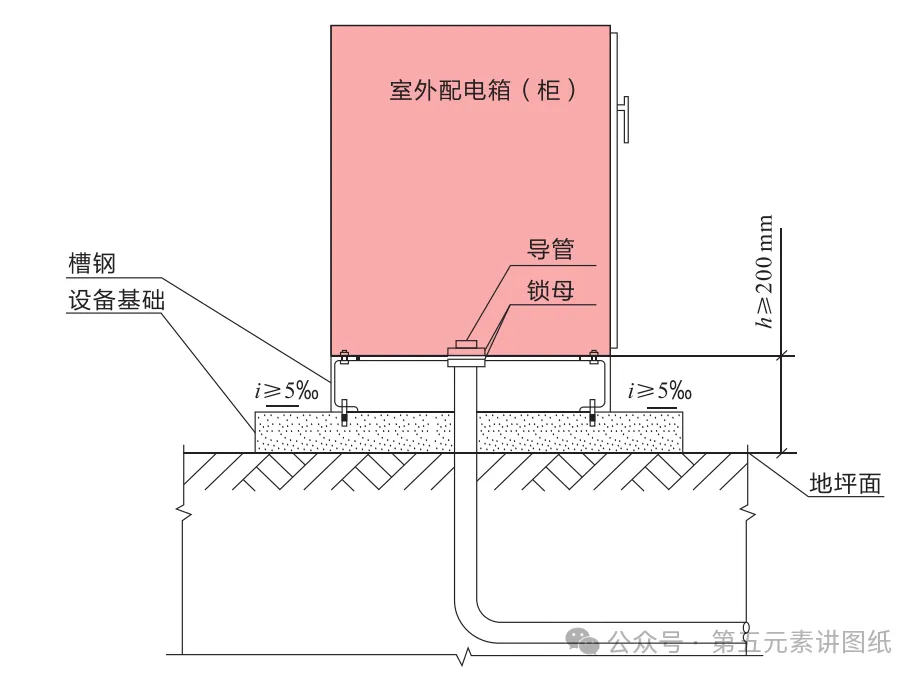

1. 室外落地式配电箱(柜)应安装在高出地坪不小于200mm的底座上，底座周围应采取封闭措施。

2. 配电箱(柜)不应设置在水管接头的下方。

常见错误做法:

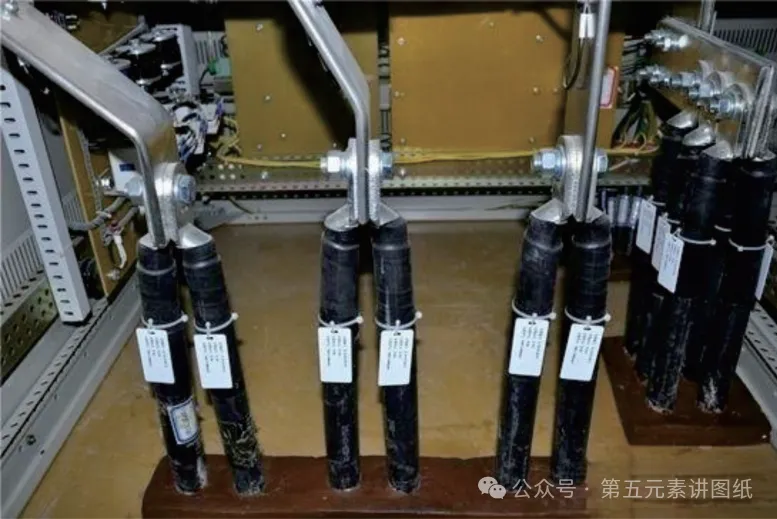

错误点：室外配电箱铜接线鼻子未做烫锡处理。

正确做法：

室外及潮湿场所铜接线鼻子应做烫锡处理，防止铜鼻子表面氧化，受到潮湿环境的腐蚀，从而保持良好的导电效果。
