如何正确选择共模电感

在电子产品的设计过程中，电磁兼容（EMC）问题往往是工程师需要面对的棘手挑战之一。而共模电感作为抑制共模干扰的重要元件，其选型是否恰当，直接关系到产品能否顺利通过EMC测试。面对规格书中密密麻麻的参数，许多工程师可能会感到困惑：究竟该如何正确选择共模电感？

第一步：明确干扰频段

不同电子设备产生的共模干扰频段各不相同。例如，开关电源的干扰通常集中在几十kHz到几十MHz，而高速数字接口（如HDMI、USB）的干扰则可延伸至数百MHz甚至GHz。共模电感的主要作用是提供阻抗，在需要抑制的噪声频段内，阻抗越高，滤波效果越好。因此，选择共模电感的第一步是查看其阻抗-频率特性曲线，确保在目标频段内有足够高的共模阻抗。

第二步：确定额定电流

共模电感需要承载电路中的工作电流。如果实际电流超过了电感的额定电流，会导致磁芯饱和，电感量急剧下降，失去滤波作用。通常建议额定电流应高于实际工作电流的1.5倍以上。对于大电流应用场景（如电源输入滤波），需要选择磁芯截面积更大、线径更粗的共模电感。

第三步：关注差模阻抗

这是一个容易被忽视的参数。共模电感主要是用来抑制共模噪声的，但它的两组线圈之间难免存在漏感，这部分漏感会表现为差模阻抗。对于电源线路而言，适当的差模阻抗反而有助于抑制差模噪声；但对于高速信号线路（如USB、HDMI），过高的差模阻抗会影响信号质量，甚至导致眼图闭合。因此，在信号线上使用的共模电感，应尽量选择漏感小的产品。

第四步：考虑封装与尺寸

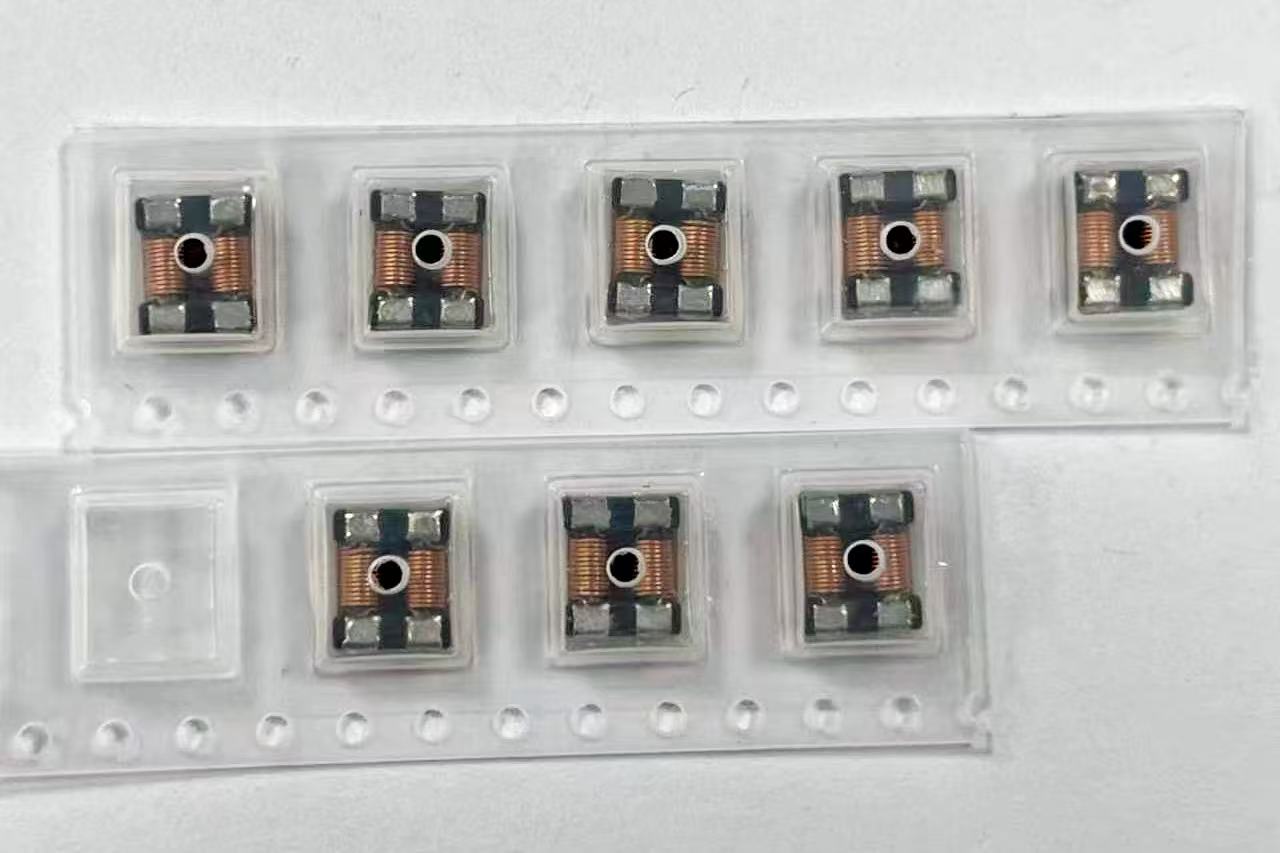

随着电子产品向小型化、集成化发展，PCB上的空间越来越紧张。共模电感的封装尺寸需要与电路板布局相匹配。贴片式共模电感因其体积小、适合自动化贴装，已成为主流选择。

苏州谷景电子：选型有支持，品质有保障

苏州谷景电子有限公司不仅提供全系列共模电感产品，更为客户提供专业的选型支持服务。无论您是需要针对电源线路的大电流共模电感，还是用于高速信号线的小封装贴片式共模电感，谷景都能给出适配的方案。

谷景的优势主要体现在三个方面：

产品线齐全：覆盖贴片式、插件式、大电流、扁平线等多种共模电感类型，满足不同应用场景。

数据真实可靠：每款产品均提供实测的阻抗-频率曲线、电感量及额定电流参数，帮助工程师准确选型。

定制能力强：若标准品无法完全匹配需求，谷景可依据客户提供的参数要求进行定制开发，包括磁芯材料、绕线圈数、封装尺寸等。

选择共模电感并不复杂，只要抓住干扰频段、电流需求、差模影响及封装尺寸这四个要点，再配合可靠的供应商支持，就能为您的产品找到合适的抗干扰卫士。
