案例分享：500kV输电线路舞动跳闸故障分析及防范措施

一、故障概况

某年4月2日4时32分，500kVxx线路发生跳闸故障，重合闸操作未成功，4时38分开展强送操作依旧失败，故障选相结果为A、B相相间故障。该线路全长105.021km，共计杆塔263基，其中耐张塔42基、直线塔221基。故障发生前，线路已出现多次小幅舞动现象，但未引发跳闸问题，未得到及时关注。

二、故障环境与现场实况

（一）天气与地理条件

故障发生前后，故障区域出现雨夹雪天气，伴随持续8级大风，气温维持在-3~-1℃。故障段杆塔地处山区，线路整体呈东西走向，179~182号杆塔海拔依次升高，南侧山地海拔700~920m，东南向大风顺势而下，形成稳定强风，为导线舞动创造了关键条件。

（二）现场监测数据

经现场实测，故障区段风速达18.9m/s，导线出现大幅舞动，至大振幅高达6m，舞动频率为0.4Hz。运维人员现场排查未发现导线缠绕异物、地面有断落缠绕物等情况，排除异物导致相间短路的可能。

三、故障原因分析

结合现场条件与运行数据，本次跳闸关键原因是导线不同步舞动引发相间距离不足。

1.线路所处山区地形与东西走向布局，让持续大风形成稳定激励，使线路具备舞动基础条件；

2. 舞动先在小档距发生，能量不断积蓄后扩展至大档距，振幅与能量持续增大；

3. 该线路为紧凑型线路，三相导线间距较小，且三相舞动不同步，中相舞动幅度至大，终导致181~182号杆塔A、B两相相间短路，因风力与舞动持续作用，重合闸与强送均无法成功。

四、故障处置

故障发生后，运维单位至一时间开展处置工作：重点检查舞动区域杆塔螺栓、构件等受力部位，排查设备损伤情况；同时加强同区域线路现场观测，实时跟踪运行状态，做好应急抢修各项准备，保障线路后续抢修与恢复工作有序推进。

五、输电线路舞动长效防范措施

（一）完善在线监测体系

在易舞区线路全覆盖安装输电线路导线舞动监测装置，利用监测装置内置智能算法，对异常舞动数据及时预警，让运维人员提前介入处置，避免小幅度舞动升级为跳闸故障；结合监测数据建立舞动数据库，为线路舞动治理提供精确数据支撑。

（二）加强运维隐患排查

建立常态化舞动隐患排查机制，对曾出现小幅舞动的区段重点跟踪，不再忽视无跳闸的轻微舞动现象；定期检查杆塔构件、导线间距等关键部位，提升线路抗舞动能力。

六、输电线路导线舞动监测装置

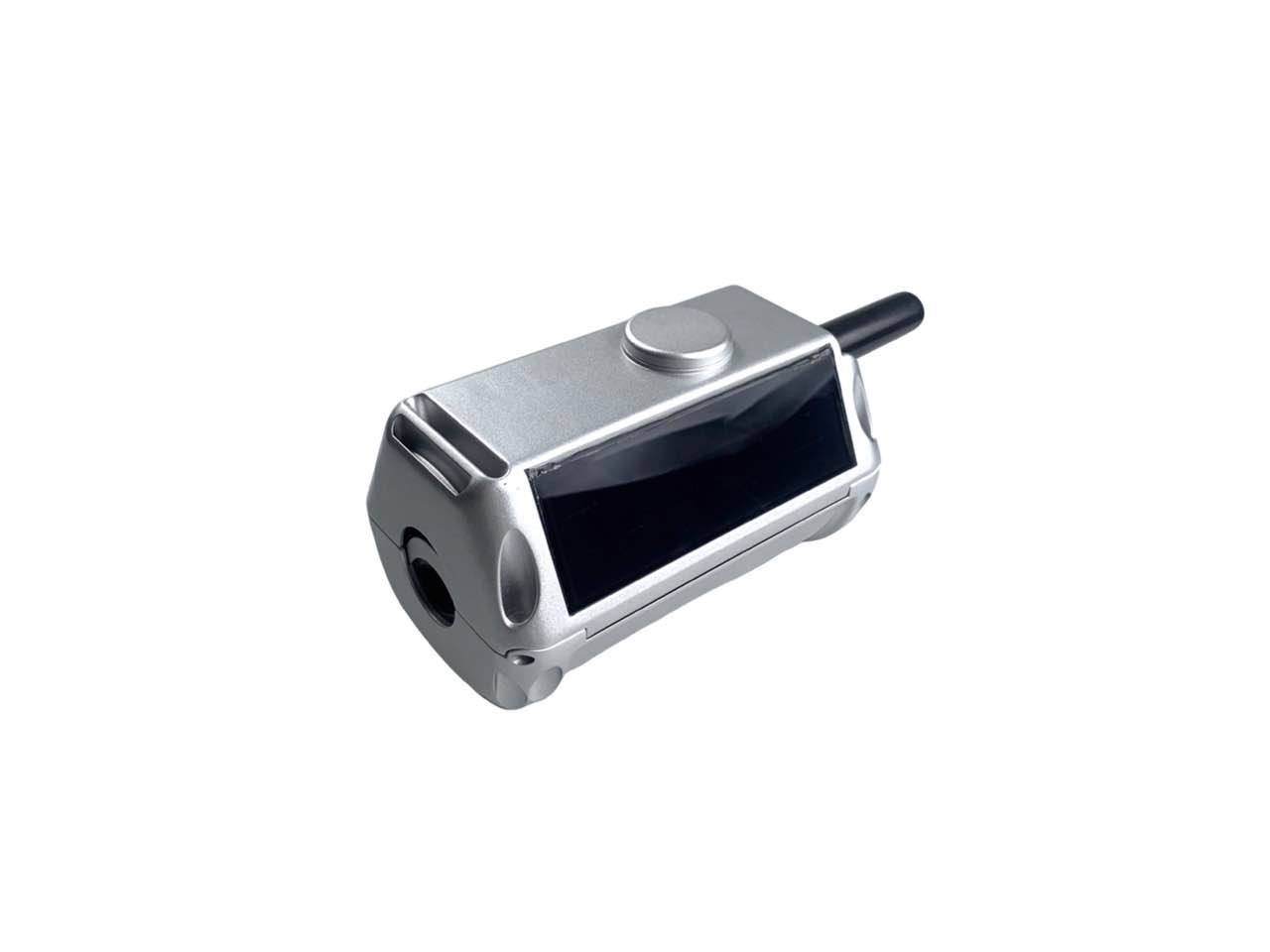

（一）装置介绍

凯铭诺输电线路导线舞动监测装置采用“多传感器融合+智能分析”的工作原理。装置内置取电CT和测量CT，取电CT为装置自身供电，测量CT则用于感知导线的电流、电压等物理量变化；RTK天线能精确定位装置位置，结合振动数据可分析导线舞动的空间特征；温度传感器实时监测环境温度，为舞动分析提供气象参考；光伏板与电池组成的供电系统，续航能力强劲，确保装置在野外环境下长期稳定运行。

（二）装置功能

舞动监测：可精确捕捉导线的振动频率、振幅等关键参数，清晰还原舞动状态；

环境感知：实时监测温度、地理位置等信息，为舞动分析提供多维度数据支撑；

数据传输：能将监测数据实时上传至后台系统，让运维人员足不出户掌握线路状况；

智能预警：内置智能算法，当监测到异常舞动时，可及时发出预警，为运维决策争取时间。
