压铸模温异常致气孔缩松的热像视觉监测方案

新能源汽车压铸件品质不稳定的温控根源

新能源汽车部件如电机壳体、电池托盘等大型压铸件的生产过程中，气孔、缩松等内部缺陷长期困扰制造企业。这类缺陷的形成与模具温度分布异常存在强关联性：当模具局部温度过低时，金属液充型速度降低易形成冷隔和气孔；当温度过高时则导致金属液凝固速度不均引发缩松现象。传统依靠点温仪或手持热像仪的检测方式需在停机状态下人工操作，既无法覆盖全流程温度变化，又因停机检测造成设备综合效率下降，难以满足新能源汽车制造对高良品率与高产出的双重要求。

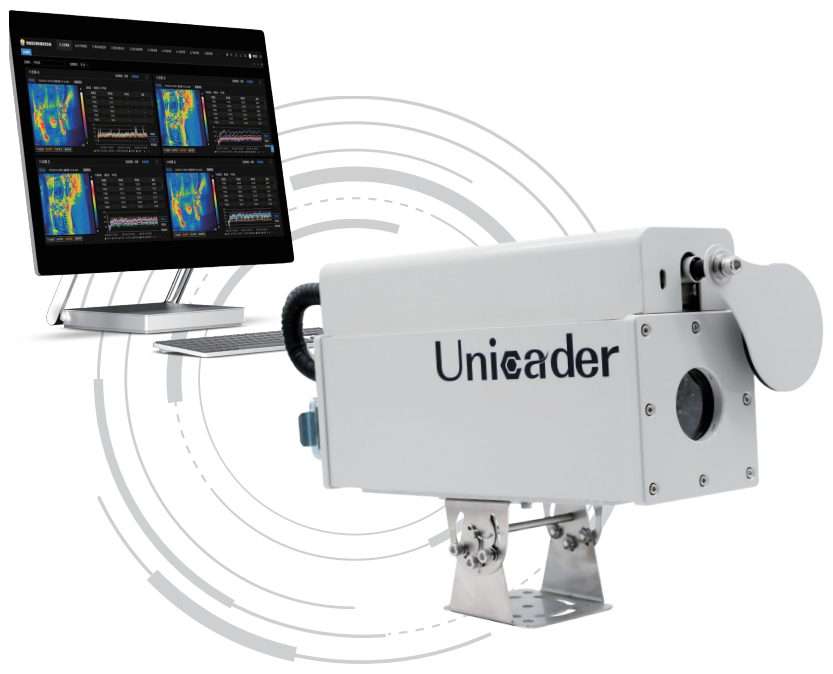

预维佳压铸热像视觉系统（U-DTVS）是一套面向压铸全流程的模温在线监测与智能管理系统。该系统通过红外热像技术实时采集模具表面温度分布数据，在不停机状态下完成每一模次的温度场重建，将温度异常区域与铸件缺陷风险进行关联分析。系统采用像素级温度解析能力，对用户预设的感兴趣区域（ROI）进行较高温、较低温及平均温的动态追踪，当温度参数超出工艺阈值时触发声光预警，帮助操作人员及时调整工艺参数，从源头阻断气孔、缩松等缺陷的形成路径。

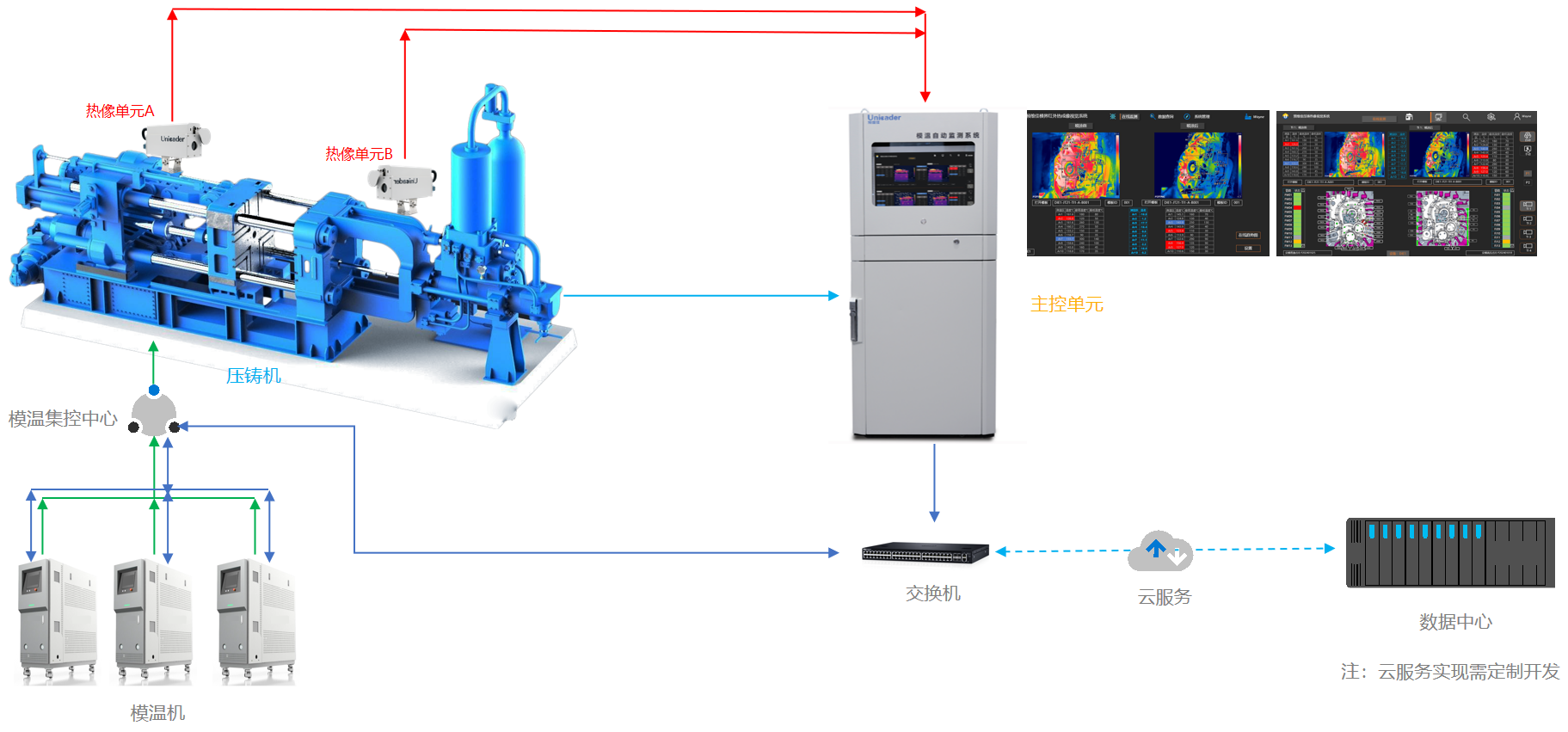

系统架构组成

热像单元：承担模具表面温度信息的非接触式采集任务，配备红外锗玻璃视窗、镜头防护盖与正压气帘构成的红外三重防护系统，通过PoE方式实现供电与数据传输一体化。

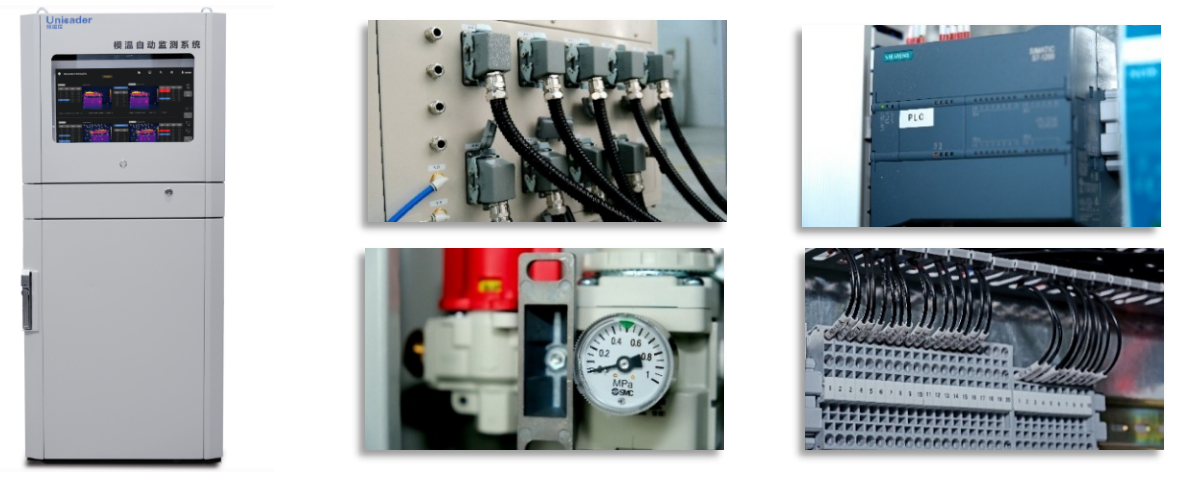

主控单元：集成工业级计算机、集控主板、智能气控模块与自适应冷却系统，负责图像处理、温度计算、阈值比对及报警逻辑执行，确保在高温粉尘的压铸现场稳定运行。

数据中心：提供多设备数据汇聚、数据库备份及历史趋势检索功能，支持按机器号、模具号、压射号进行图片自动命名与分类存储，实现全流程工艺数据的闭环管理。

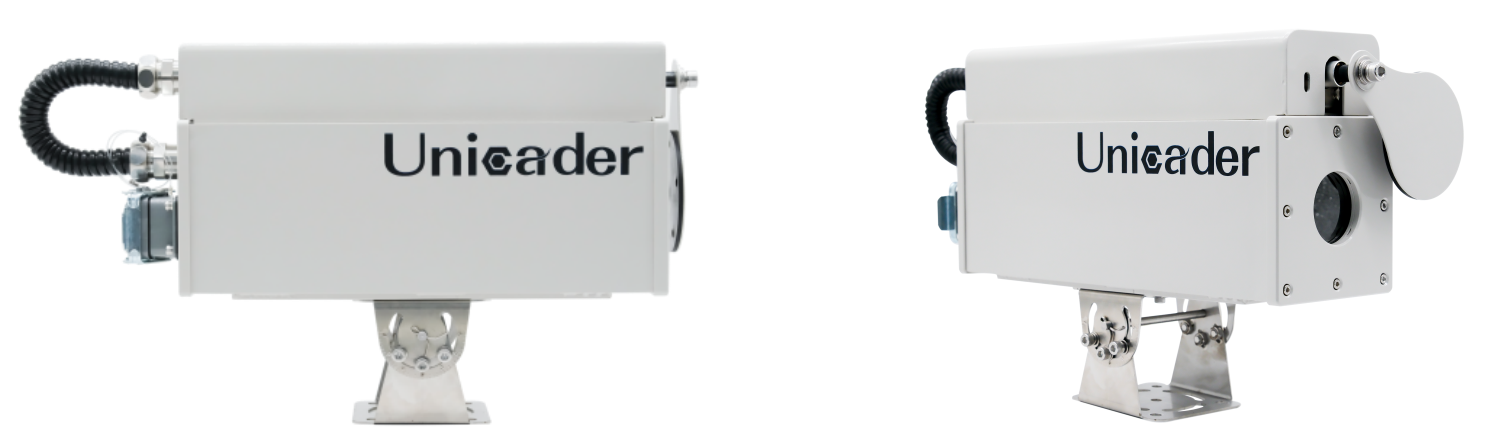

热像单元的环境适应设计

该单元采用防护舱全密封结构，防护等级达到IP65标准，可抵御压铸车间的水汽、油雾及金属粉尘侵入。红外锗玻璃视窗具备高透过率与耐高温特性，镜头防护盖在非拍摄时段保持闭合状态，正压气帘通过单一气源同步实现吹扫与散热功能。系统电路采用接地、屏蔽及干湿分区布局，抑制压铸机电磁干扰对数据采集精度的影响。

主控单元的智能决策机制

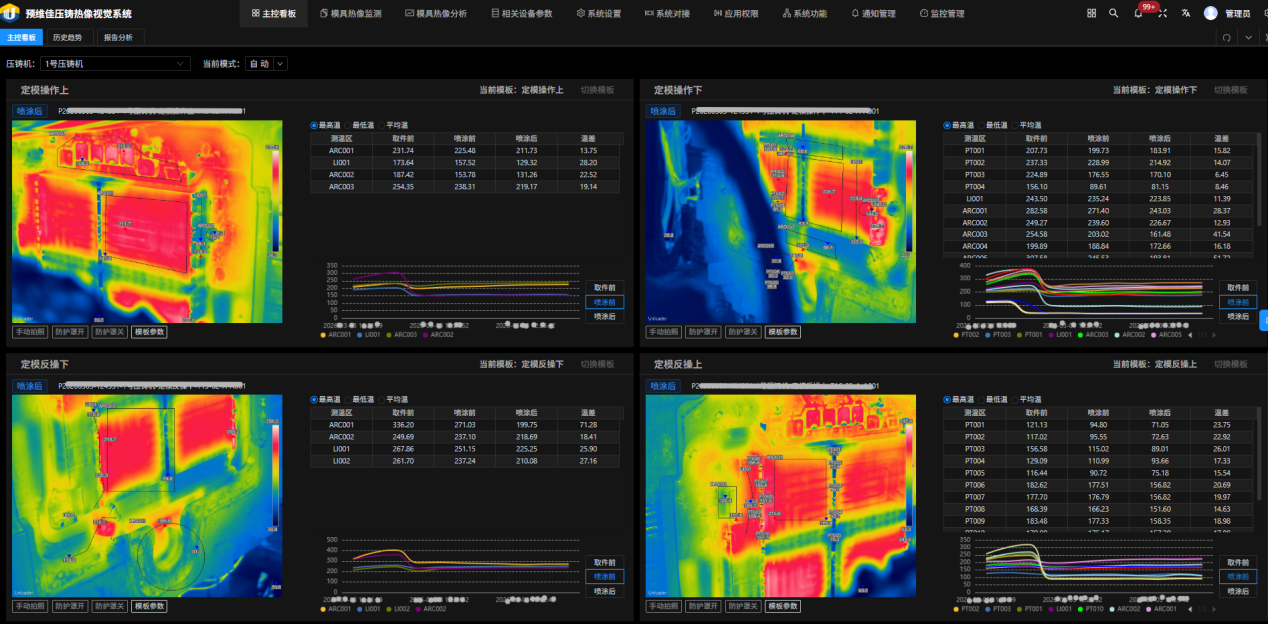

主控单元接收热像单元传输的原始红外图像后，通过内置的温度补偿算法修正环境辐射与距离衰减误差，生成精确的温度分布矩阵。操作人员可在界面上划定多个ROI区域（如型腔入口、分型面、冷却水道周边），系统实时计算各区域的温度统计值并与预设阈值模版比对。当检测到温度偏离工艺窗口时，系统立即通过颜色标注与声音提示发出报警，同时记录异常模次的时间戳、温度数据及热像图至数据库，便于后续工艺溯源分析。支持手动触发拍照与自动周期拍照两种模式切换，适应试模调试与批量生产的不同场景需求。

数据中心的追溯与分析能力

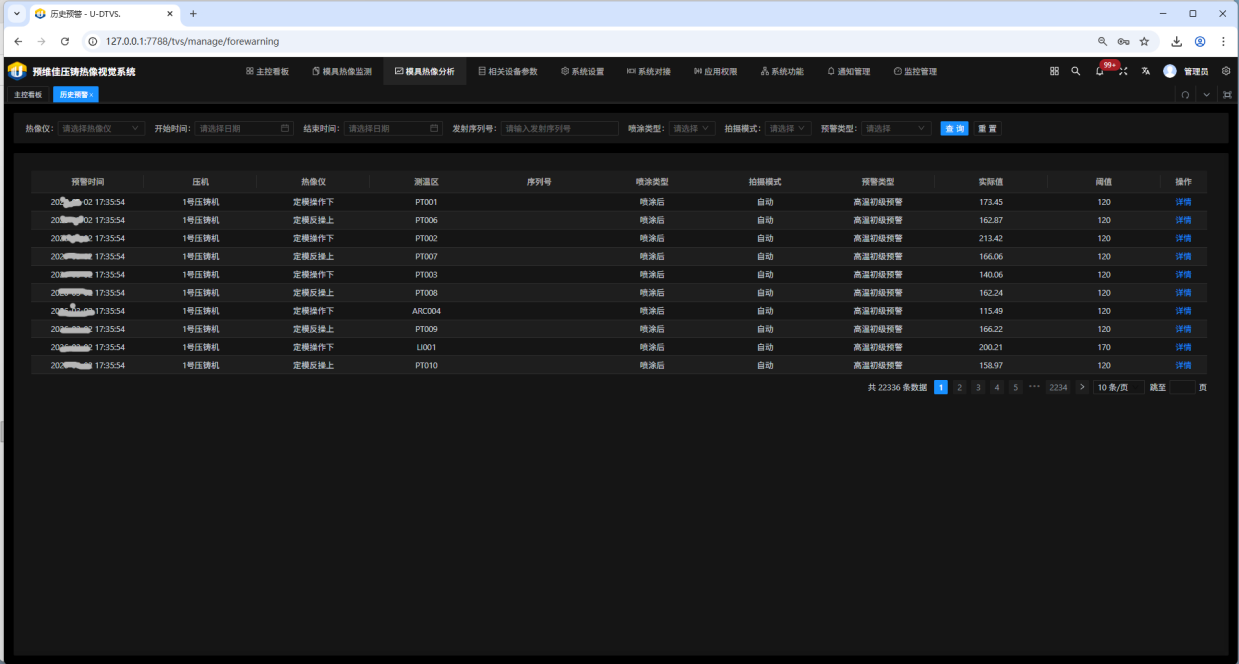

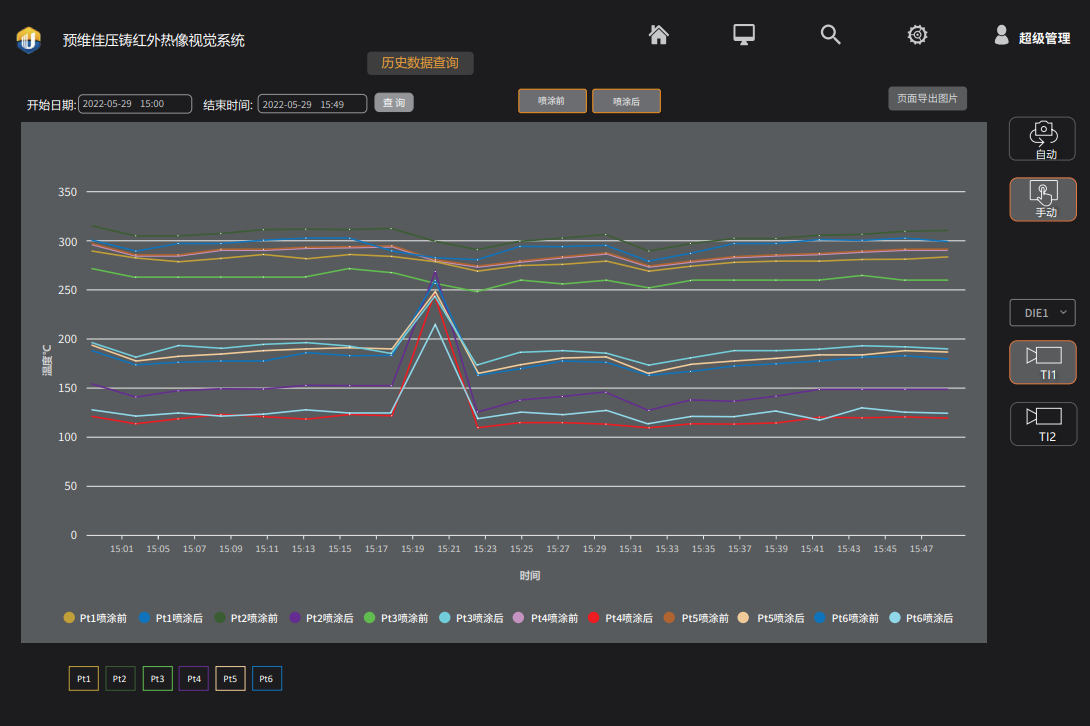

数据中心按照时间序列与设备编号建立多维索引，操作人员可通过查询界面筛选特定日期、班次或模具批次的温度记录，生成趋势曲线对比分析温度变化规律。系统自动关联每张热像图的元数据（机器号、模具号、压射号），当发现不良品时可快速定位对应模次的温度状态，判断缺陷是否由模温异常引起。历史数据支持导出为Excel或PDF格式报表，便于品质部门进行统计分析和工艺改进验证。

应用价值与实施效益

预维佳压铸热像视觉系统通过在线监测替代停机检测，消除了人工巡检的时间损耗与安全风险，使设备保持连续生产状态。像素级温度分析能力将温度异常识别精度提升至单个型腔区域，帮助企业在金属液浇注前完成工艺预判，避免不合格铸件进入后续加工环节。某大型压铸企业在6000吨压铸机上部署该系统后，通过提升生产效率与良品率，单台设备预估年度经济价值达到74.3万元。系统适用于工业聚集区的新能源汽车、通信设备、汽车零部件等行业的压铸生产线，为模温精确控制提供数字化支撑手段。
