t槽用螺栓和t型槽怎么配合

在机械制造、模具加工以及各类工业装配领域，T槽用螺栓和T型槽的配合是一种常见且重要的连接方式，它们相互协作，为零部件的固定、定位和调整提供了可靠保障。下面将从配合原理、配合要求以及实际应用中的注意事项等方面详细介绍二者的配合方法。

一、配合原理

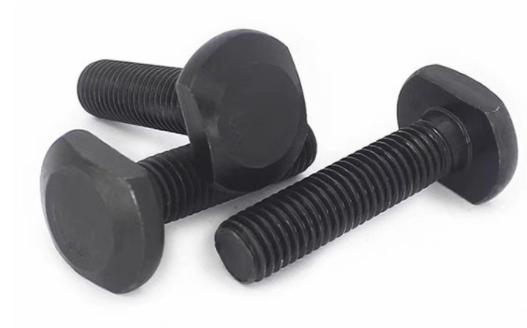

T型槽通常是在工作台、模具座等部件上加工出的具有特定形状的槽，其横截面呈“T”字形。T槽用螺栓则是专门设计与T型槽相匹配的螺栓，它的头部形状与T型槽的内部形状相适应，一般为方形或矩形，且尺寸略小于T型槽的开口尺寸，但大于T型槽的颈部尺寸。

当需要将零部件固定在工作台或其他带有T型槽的部件上时，先将T槽用螺栓的螺杆部分穿过零部件上的安装孔，然后将螺栓头部滑入T型槽内。通过旋转螺栓，使螺栓头部在T型槽内转动一定角度，此时螺栓头部就会被卡在T型槽的颈部，无法从开口处脱出。再通过拧紧螺栓上的螺母，就可以将零部件紧紧地压在工作台上，实现可靠的连接。

二、配合要求

（一）尺寸匹配

1. 螺栓头部尺寸：T槽用螺栓的头部尺寸必须与T型槽的尺寸相匹配。螺栓头部的宽度应略小于T型槽的开口宽度，以便能够顺利滑入槽内；而螺栓头部的长度或对角线长度应大于T型槽的颈部宽度，确保在旋转螺栓后，头部能够卡在T型槽内，防止螺栓从槽中脱出。

2. 螺杆直径：螺杆的直径应根据零部件的安装孔尺寸以及所需的连接强度来选择。一般来说，螺杆直径应与安装孔的公称直径一致，以保证良好的配合和连接稳定性。同时，要考虑螺杆的承载能力，确保在承受工作载荷时不会发生断裂或变形。

3. T型槽尺寸精度：T型槽的加工尺寸精度对螺栓与槽的配合质量也有重要影响。T型槽的开口宽度、颈部宽度以及槽深等尺寸应符合设计要求，偏差应在允许范围内。如果T型槽尺寸偏差过大，可能会导致螺栓头部无法顺利滑入或卡住不牢，影响连接效果。

（二）表面质量

1. 螺栓表面：T槽用螺栓的表面应光滑平整，无裂纹、毛刺、锈蚀等缺陷。光滑的表面可以减少螺栓与零部件安装孔以及T型槽之间的摩擦，便于螺栓的安装和旋转。同时，良好的表面质量还可以提高螺栓的耐腐蚀性，延长其使用寿命。

2. T型槽表面：T型槽的表面也应进行适当的处理，如打磨、抛光等，以去除加工过程中产生的毛刺和锐边，避免在安装螺栓时划伤螺栓表面或操作人员的手。此外，T型槽表面应保持清洁，无油污、灰尘等杂质，以免影响螺栓头部的滑动和卡紧效果。

（三）材料选择

1. 螺栓材料：T槽用螺栓应根据具体的工作条件和使用要求选择合适的材料。一般情况下，常用的螺栓材料有碳钢、合金钢、不锈钢等。碳钢螺栓具有较高的强度和良好的加工性能，价格相对较低，适用于一般的工作环境；合金钢螺栓则具有更高的强度和耐热性，适用于承受较大载荷或高温环境；不锈钢螺栓具有良好的耐腐蚀性，适用于在潮湿、腐蚀性介质等环境中使用。

2. 工作台材料：带有T型槽的工作台或模具座等部件的材料也应与螺栓材料相匹配。例如，如果螺栓采用不锈钢材料，工作台也应尽量选择不锈钢或具有良好耐腐蚀性的材料，以避免不同材料之间发生电化学腐蚀，影响连接的可靠性和使用寿命。

三、实际应用中的注意事项

（一）安装顺序

在安装T槽用螺栓时，应按照正确的顺序进行操作。先将零部件放置在工作台的适当位置，并使其安装孔与T型槽对齐。然后将T槽用螺栓的螺杆部分穿过零部件的安装孔，再将螺栓头部滑入T型槽内。接着旋转螺栓，使头部卡在T型槽的颈部，终了拧紧螺母，将零部件固定在工作台上。

（二）拧紧力矩

拧紧螺母时，应控制好拧紧力矩。拧紧力矩过小，可能导致连接不牢固，零部件在工作过程中发生松动；拧紧力矩过大，则可能会损坏螺栓、螺母或零部件的安装孔，甚至导致螺栓断裂。可以根据螺栓的规格、材料以及连接要求，参考相关的标准或手册，选择合适的拧紧力矩，并使用扭矩扳手进行拧紧操作。

（三）定期检查和维护

在使用过程中，应定期检查T槽用螺栓和T型槽的连接情况。检查螺栓是否有松动、损坏等现象，T型槽内是否有杂物、油污等影响螺栓正常滑动的因素。如果发现螺栓松动，应及时拧紧；如果螺栓或T型槽损坏，应及时更换或修复，以确保连接的安全性和可靠性。
